TC-RV1126 AI Core Board Untuk Lubang Stempel
  • TC-RV1126 AI Core Board Untuk Lubang StempelTC-RV1126 AI Core Board Untuk Lubang Stempel
  • TC-RV1126 AI Core Board Untuk Lubang StempelTC-RV1126 AI Core Board Untuk Lubang Stempel
  • TC-RV1126 AI Core Board Untuk Lubang StempelTC-RV1126 AI Core Board Untuk Lubang Stempel
  • TC-RV1126 AI Core Board Untuk Lubang StempelTC-RV1126 AI Core Board Untuk Lubang Stempel
  • TC-RV1126 AI Core Board Untuk Lubang StempelTC-RV1126 AI Core Board Untuk Lubang Stempel
  • TC-RV1126 AI Core Board Untuk Lubang StempelTC-RV1126 AI Core Board Untuk Lubang Stempel

TC-RV1126 AI Core Board Untuk Lubang Stempel

TC-RV1126 AI Core Board Untuk Lubang Cap: Rockchip RV1126 AI Core Board 14nm quad-core 32-bit A7 prosesor visi AI berdaya rendah RV1126, NPU prosesor jaringan saraf 2.0Top bawaan. Codec video Video CODEC internal, mendukung 4K H.264/[email protected] dan codec video multi-saluran. Papan inti dan papan pengembangan platform open source Thinkcore

mengirimkan permintaan

Deskripsi Produk

Papan Inti AI Rockchip RV1126

1.TC-RV1126 AI Core Board Untuk Pengenalan Lubang Stempel
TC-RV1126 AI Core Board mengadopsi 14nm quad-core 32-bit A7 prosesor visi AI berdaya rendah RV1126 dari produsen chip yang sangat baik Rockchip. Ini mengintegrasikan NEO dan FPU. Frekuensi utama hingga 1.5GHz, yang dapat mewujudkan fastboot fastboot dan mendukung TrustZone. Teknologi dan beberapa mesin kriptografi.

RV1126 memiliki NPU prosesor jaringan saraf 2.0Tops bawaan, alat lengkap dan algoritme AI yang mendukung, dan mendukung konversi langsung dan penerapan Tensorflow, PyTorch, Caffe, MxNet, DarkNet, dan ONN.

Built-in Video CODEC video codec, mendukung 4K H.264/[email protected] dan multi-channel video codec, yang dapat memenuhi kebutuhan bit rate rendah, latency rendah coding dan persepsi coding; RV1126 memiliki pengurangan kebisingan multi-level, 3 frame HDR dan teknologi lainnya.

Papan inti mengadopsi teknologi emas imersi, ukurannya hanya 48mm * 48mm; itu mengarah keluar 172 pin, dengan I2C, SPI, UART, ADC, PWM, GPIO, USB2.0, SDIO, I2S, MIPI-DSI, MIPI-CSI, CIF, SDMMC, PHY dan antarmuka kaya lainnya, yang dapat memenuhi aplikasi persyaratan lebih banyak skenario.
Mendukung sistem operasi Buildroot+QT, sistem menggunakan lebih sedikit sumber daya, mulai dengan cepat, berjalan dengan stabil dan andal.

Papan inti dan papan pengembangan platform open source Thinkcore. Rangkaian lengkap solusi layanan kustomisasi perangkat keras dan perangkat lunak Thinkcore berdasarkan Rockchip socs mendukung proses desain pelanggan, dari tahap pengembangan paling awal hingga produksi massal yang sukses.

Jasa Desain Papan
Membangun papan pembawa yang disesuaikan sesuai dengan kebutuhan pelanggan
Integrasi SoM kami di perangkat keras pengguna akhir untuk pengurangan biaya dan footprint yang lebih rendah serta memperpendek siklus pengembangan

Layanan Pengembangan Perangkat Lunak
- Firmware, Driver Perangkat, BSP, Middleware
- Porting ke lingkungan pengembangan yang berbeda
- Integrasi ke platform target

Layanan Manufaktur
- Pengadaan komponen
- Kuantitas produksi dibangun
- Pelabelan khusus
- Solusi turn-key lengkap

Litbang Tertanam
Teknologi
– OS tingkat rendah: Android dan Linux, untuk menghadirkan perangkat keras Geniatech
– Porting driver: Untuk perangkat keras yang disesuaikan, membangun perangkat keras yang berfungsi di tingkat OS
– Alat keamanan dan otentik: Untuk memastikan perangkat keras bekerja dengan cara yang benar



RV1126
RV1109
·Quad core ARM Cortex-A7 dan RISC-V MCU
Dual-core ARM Cortex-A7 dan RISC-V MCU
·Mulai Cepat 250ms
Mulai Cepat 250ms
·2.0Top NPU
1.2Top NPU
·14M ISP dengan 3F HDR
5M ISP dengan 3F HDR
·Mendukung input 3 kamera secara bersamaan
Mendukung input 3 kamera secara bersamaan
·Pengodean dan dekode video 4K H.264/H.265
Pengodean dan dekode video 5M H.264/H.265

2.TC-RV1126 AI Core Board Untuk Parameter Lubang Stempel (Spesifikasi)

Parameter struktural

Eksterior

Bentuk lubang stempel

Ukuran papan inti:

48mm * 48mm * 1.2mm

Kuantitas

172 PIN

Lapisan

lapisan 6

Parameter kinerja

CPU

Rockchip RV1126 Quad-core ARM Cortex-A7 32-bit prosesor AI vision berdaya rendah, clock pada 1.5GHz

NPU

2.0Tops, dengan kompatibilitas model jaringan yang kuat, mendukung TensorFlow/MXNet/PyTorch/Caffe, dll.

RAM

Standar 1GB LPDDR4, opsional 512MB atau 2GB

Penyimpanan

Standar 8 GB, 4 GB/8 GB/16 GB/32 GB emmc opsional

Manajemen daya

Unit manajemen daya RK809-2 PMU

Penguraian kode video

Penguraian video 4K H.264/H.265 30fps

Pengkodean video

Pengkodean video 4K H.264/H.265 30fps

sistem

Linux

Sumber Daya listrik

Tegangan input 5V, arus puncak 3A

Fitur perangkat keras

menampilkan

Mendukung antarmuka MIPI-DSI, 1080P @ 60FPS

audio

I2S 8-saluran (TDM/PDM), I2S 2-saluran

Ethernet

Mendukung antarmuka Ethernet 10/100/1000Mbps

jaringan nirkabel

Ekspansi melalui antarmuka SDIO

kamera web

Mendukung input 3 kamera secara bersamaan: 2 MIPI CSI (atau LVDS/sub LVDS) dan 1 DVP (BT.601/BT.656/BT.1120) Mendukung 14 juta ISP 2.0 dengan 3 frame HDR

Antarmuka periferal

USB2.0 OTG, USB2.0 HOST

Antarmuka Gigabit Ethernet, SDIO 3.0*2

I2S 8 saluran dengan TDM/PDM, I2S 2 saluran

UART*6,SPI*2,I2C*6,GPIO,CAN,PWM

Karakteristik listrik

Tegangan masukan

5V/3A

Suhu penyimpanan

-30~80 derajat

-20 ~ 60 derajat

Suhu Operasional

-20 ~ 60 derajat


3.TC-RV1126 AI Core Board Untuk Fitur Dan Aplikasi Lubang Stempel
Papan inti TC-RV1126 memiliki karakteristik sebagai berikut:
Dilengkapi dengan prosesor visi AI quad-core, daya rendah, kinerja tinggi RV1126, NPU internal, dengan daya komputasi 2.0Tops;

Dengan pengurangan kebisingan multi-level, teknologi HDR 3-bingkai, mendukung 4K H.264/[email protected] dan kemampuan encoding dan decoding video multi-channel;

Ukuran kecil, hanya 48mm * 48mm;

Memimpin 172 pin, sumber daya antarmuka yang kaya;

Mendukung sistem operasi Builidroot + QT, menempati lebih sedikit sumber daya, mulai dengan cepat, stabil, dan andal.

SDK lengkap, termasuk rantai alat kompiler silang, kode sumber BSP, lingkungan pengembangan aplikasi, dokumen pengembangan, contoh, algoritme pengenalan wajah, dan sumber daya lainnya, disediakan bagi pengguna untuk membuat penyesuaian lebih lanjut.

Skenario aplikasi
Ini banyak digunakan dalam pengenalan wajah, pengenalan gerakan, kontrol akses gerbang, kunci pintu pintar, keamanan pintar, kamera web pintar IPC, bel pintu pintar / mata kucing, terminal swalayan, keuangan pintar, situs konstruksi pintar, perjalanan pintar, medis pintar dan industri lainnya.

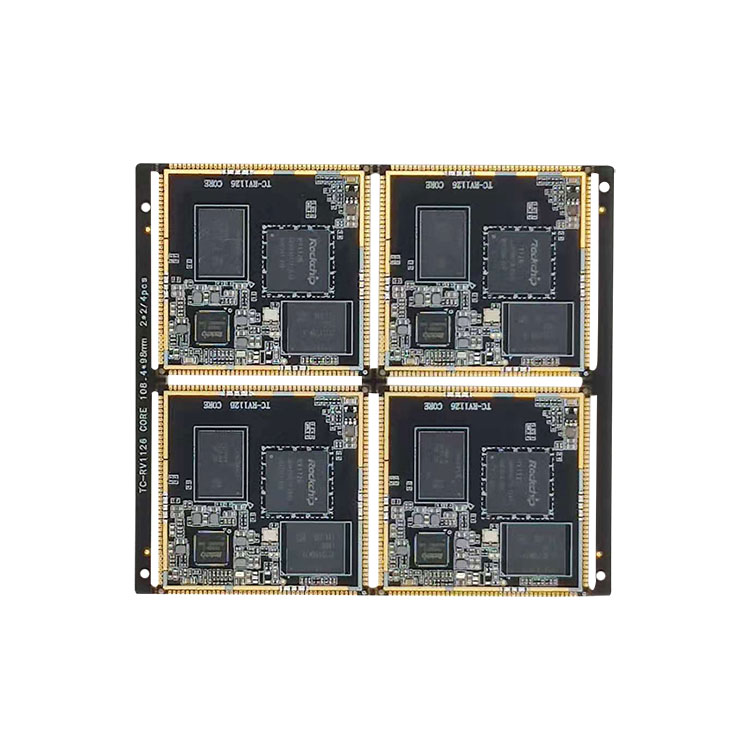

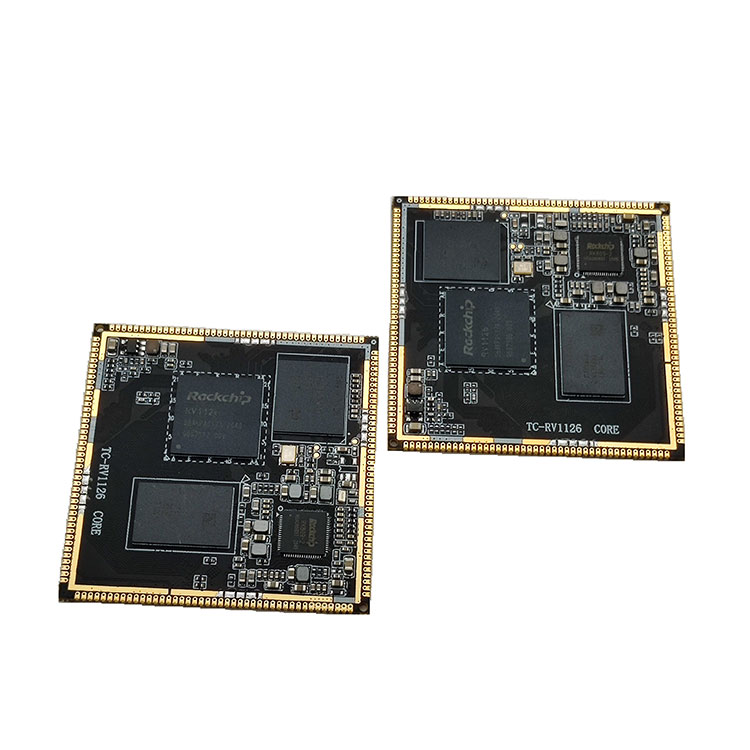

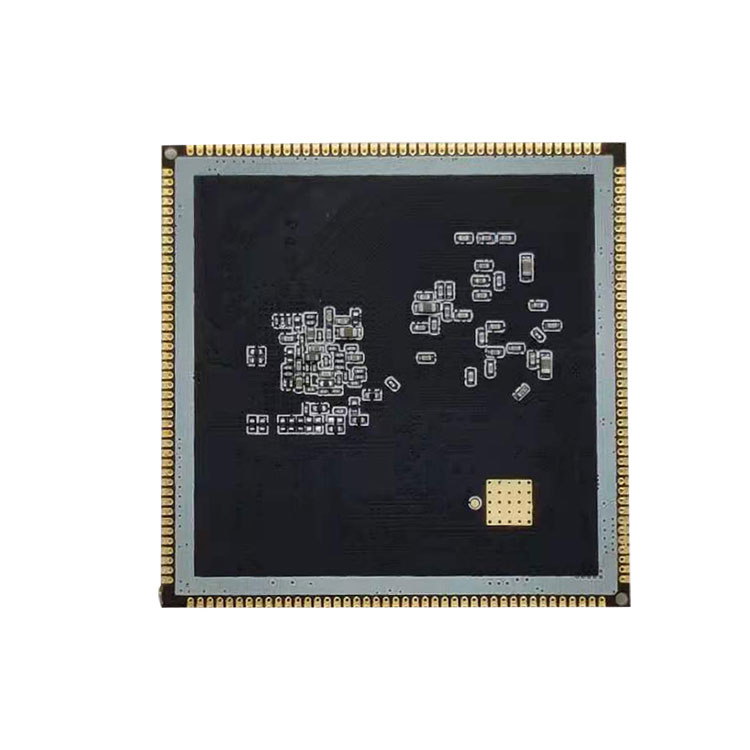

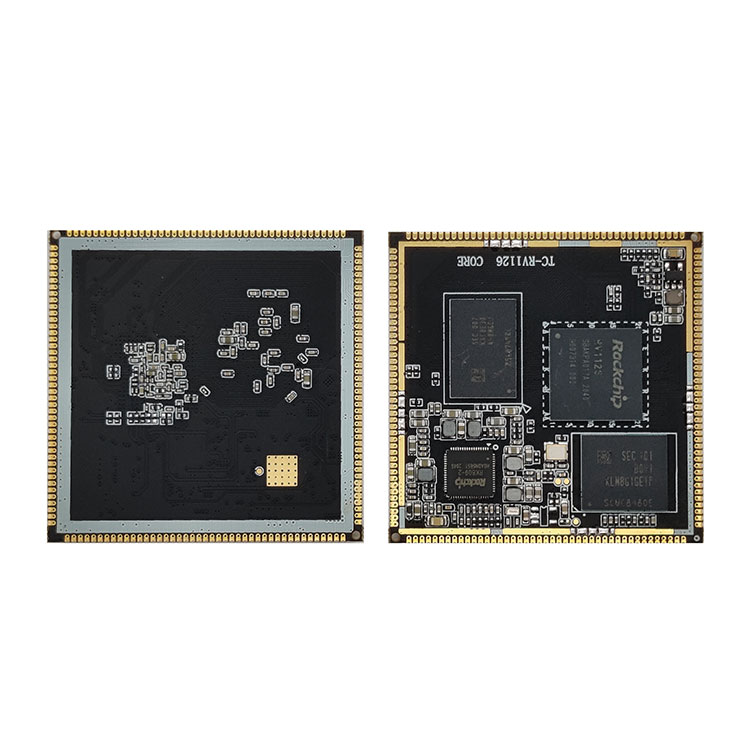

4.TC-RV1126 AI Core Board Untuk Detail Lubang Stempel

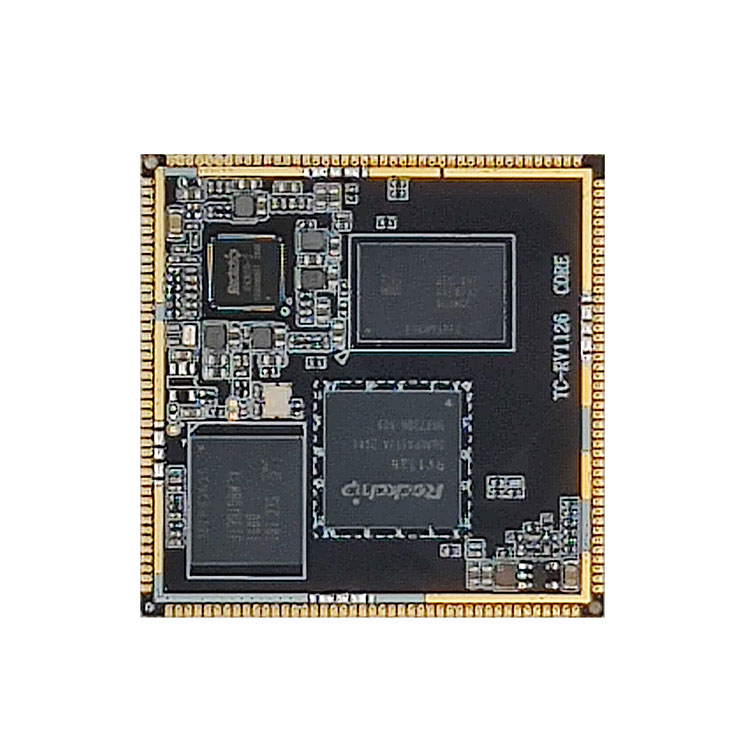

TC-RV1126 AI Core Board untuk lubang cap Tampilan depan



TC-RV1126 AI Core Board untuk lubang cap Tampilan depan



TC-RV1126 AI Core Board untuk bagan Struktur lubang cap



5.TC-RV1126 AI Core Board Untuk Kualifikasi Lubang Stempel
Pabrik produksi memiliki jalur penempatan otomatis yang diimpor oleh Yamaha, penyolderan gelombang selektif Essa Jerman, inspeksi pasta solder 3D-SPI, AOI, X-ray, stasiun pengerjaan ulang BGA dan peralatan lainnya, dan memiliki aliran proses dan manajemen kontrol kualitas yang ketat. Pastikan keandalan dan stabilitas papan inti.



6.Kirim, Pengiriman, dan Penyajian
Platform ARM yang saat ini diluncurkan oleh perusahaan kami termasuk solusi RK (Rockchip) dan Allwinner. Solusi RK termasuk RK3399, RK3288, PX30, RK3368, RV1126, RV1109, RK3568; Solusi Allwinner termasuk A64; bentuk produk termasuk papan inti, papan pengembangan, motherboard kontrol industri, papan terintegrasi kontrol industri dan produk lengkap. Ini banyak digunakan dalam tampilan komersial, mesin iklan, pemantauan gedung, terminal kendaraan, identifikasi cerdas, terminal IoT cerdas, AI, Aiot, industri, keuangan, bandara, bea cukai, polisi, rumah sakit, rumah pintar, pendidikan, elektronik konsumendll.

Papan inti dan papan pengembangan platform open source Thinkcore. Rangkaian lengkap solusi layanan kustomisasi perangkat keras dan perangkat lunak Thinkcore berdasarkan Rockchip socs mendukung proses desain pelanggan, dari tahap pengembangan paling awal hingga produksi massal yang sukses.

Jasa Desain Papan
Membangun papan pembawa yang disesuaikan sesuai dengan kebutuhan pelanggan
Integrasi SoM kami di perangkat keras pengguna akhir untuk pengurangan biaya dan footprint yang lebih rendah serta memperpendek siklus pengembangan

Layanan Pengembangan Perangkat Lunak
Firmware, Driver Perangkat, BSP, Middleware
Porting ke lingkungan pengembangan yang berbeda
Integrasi ke platform target

Layanan Manufaktur
Pengadaan komponen
Kuantitas produksi dibangun
Pelabelan khusus
Solusi turn-key lengkap

Litbang Tertanam
Teknologi
– OS tingkat rendah: Android dan Linux, untuk menghadirkan perangkat keras Geniatech
– Porting driver: Untuk perangkat keras yang disesuaikan, membangun perangkat keras yang berfungsi di tingkat OS
– Alat keamanan dan otentik: Untuk memastikan perangkat keras bekerja dengan cara yang benar

Informasi perangkat lunak dan perangkat keras
Papan inti menyediakan diagram skematik dan diagram nomor bit, papan bawah papan pengembangan menyediakan informasi perangkat keras seperti file sumber PCB, paket perangkat lunak SDK sumber terbuka, panduan pengguna, dokumen panduan, patch debugging, dll.

7.FAQ
1. Apakah Anda memiliki dukungan? Apa jenis dukungan teknis yang ada?
Balasan Thinkcore: Kami menyediakan kode sumber, diagram skematik, dan manual teknis untuk papan pengembangan papan inti.
Ya, dukungan teknis, Anda dapat mengajukan pertanyaan melalui email atau forum.

Lingkup dukungan teknis
1. Pahami sumber daya perangkat lunak dan perangkat keras apa yang disediakan di papan pengembangan
2. Bagaimana menjalankan program pengujian yang disediakan dan contoh untuk membuat papan pengembangan berjalan normal
3. Cara mengunduh dan memprogram sistem pembaruan
4. Tentukan apakah ada kesalahan. Masalah-masalah berikut tidak termasuk dalam lingkup dukungan teknis, hanya diskusi teknis yang disediakan
â‘´. Bagaimana memahami dan memodifikasi kode sumber, membongkar sendiri dan meniru papan sirkuit
⑵. Bagaimana mengkompilasi dan mentransplantasikan sistem operasi
⑶. Masalah yang dihadapi pengguna dalam pengembangan diri, yaitu masalah kustomisasi pengguna
Catatan: Kami mendefinisikan "kustomisasi" sebagai berikut: Untuk mewujudkan kebutuhan mereka sendiri, pengguna merancang, membuat atau memodifikasi sendiri kode program dan peralatan apa pun.

2. Bisakah Anda menerima pesanan?
Thinkcore menjawab:
Layanan yang kami sediakan: 1. Kustomisasi sistem; 2. Sistem menjahit; 3. Mendorong pengembangan; 4. Peningkatan firmware; 5. Desain skema perangkat keras; 6. Tata Letak PCB; 7. Peningkatan sistem; 8. Pembangunan lingkungan pembangunan; 9. Metode debugging aplikasi; 10. Metode pengujian. 11. Layanan yang lebih disesuaikan┉

3. Detail apa yang harus diperhatikan saat menggunakan papan inti android?
Produk apa pun, setelah periode penggunaan, akan memiliki beberapa masalah kecil semacam ini atau itu. Tentu saja, papan inti android tidak terkecuali, tetapi jika Anda memelihara dan menggunakannya dengan benar, perhatikan detailnya, dan banyak masalah dapat diselesaikan. Biasanya memperhatikan sedikit detail, Anda dapat membawa banyak kenyamanan bagi diri Anda sendiri! Saya yakin Anda pasti akan mau mencoba. .

Pertama-tama, saat menggunakan papan inti android, Anda perlu memperhatikan rentang tegangan yang dapat diterima oleh setiap antarmuka. Pada saat yang sama, pastikan kecocokan konektor dan arah positif dan negatif.

Kedua, penempatan dan transportasi papan inti android juga sangat penting. Itu perlu ditempatkan di lingkungan yang kering dan kelembaban rendah. Pada saat yang sama, perlu memperhatikan tindakan anti-statis. Dengan cara ini, papan inti android tidak akan rusak. Ini dapat menghindari korosi pada papan inti android karena kelembaban tinggi.


Ketiga, bagian internal papan inti android relatif rapuh, dan pemukulan atau tekanan yang berat dapat menyebabkan kerusakan pada komponen internal papan inti android atau pembengkokan PCB. sehingga. Cobalah untuk tidak membiarkan papan inti android terkena benda keras saat digunakan

4. Berapa banyak jenis paket yang umumnya tersedia untuk papan inti tertanam ARM?
Papan inti tertanam ARM adalah motherboard elektronik yang mengemas dan merangkum fungsi inti PC atau tablet. Sebagian besar papan inti tertanam ARM mengintegrasikan CPU, perangkat penyimpanan, dan pin, yang terhubung ke backplane pendukung melalui pin untuk mewujudkan chip sistem di bidang tertentu. Orang sering menyebut sistem seperti itu sebagai komputer mikro chip tunggal, tetapi seharusnya lebih tepat disebut sebagai platform pengembangan tertanam.

Karena papan inti mengintegrasikan fungsi umum inti, ia memiliki keserbagunaan sehingga papan inti dapat menyesuaikan berbagai bidang belakang yang berbeda, yang sangat meningkatkan efisiensi pengembangan motherboard. Karena papan inti tertanam ARM dipisahkan sebagai modul independen, itu juga mengurangi kesulitan pengembangan, meningkatkan keandalan, stabilitas dan pemeliharaan sistem, mempercepat waktu ke pasar, layanan teknis profesional, dan mengoptimalkan biaya produk. Hilangnya fleksibilitas.

Tiga karakteristik utama dari papan inti ARM adalah: konsumsi daya yang rendah dan fungsi yang kuat, set instruksi ganda 16-bit/32-bit/64-bit dan banyak mitra. Ukuran kecil, konsumsi daya rendah, biaya rendah, kinerja tinggi; mendukung set instruksi ganda Thumb (16-bit)/ARM (32-bit), kompatibel dengan perangkat 8-bit/16-bit; sejumlah besar register digunakan, dan kecepatan eksekusi instruksi lebih cepat; Sebagian besar operasi data diselesaikan dalam register; mode pengalamatan fleksibel dan sederhana, dan efisiensi eksekusi tinggi; panjang instruksi adalah tetap.

Produk papan inti tertanam seri AMR Si NuclearTeknologi memanfaatkan keunggulan platform ARM ini dengan baik. Komponen CPU CPU adalah bagian terpenting dari papan inti, yang terdiri dari unit aritmatika dan pengontrol. Jika papan inti RK3399 membandingkan komputer dengan seseorang, maka CPU adalah jantungnya, dan peran pentingnya dapat dilihat dari sini. Apa pun jenis CPU, struktur internalnya dapat diringkas menjadi tiga bagian: unit kontrol, unit logika, dan unit penyimpanan.

Ketiga bagian ini saling berkoordinasi untuk menganalisis, menilai, menghitung, dan mengontrol kerja terkoordinasi dari berbagai bagian komputer.

Memori Memori adalah komponen yang digunakan untuk menyimpan program dan data. Untuk komputer, hanya dengan memori yang dapat memiliki fungsi memori untuk memastikan operasi normal. Ada banyak jenis penyimpanan, yang dapat dibagi menjadi penyimpanan utama dan penyimpanan tambahan sesuai dengan penggunaannya. Penyimpanan utama juga disebut penyimpanan internal (disebut sebagai memori), dan penyimpanan tambahan juga disebut penyimpanan eksternal (disebut sebagai penyimpanan eksternal). Penyimpanan eksternal biasanya berupa media magnetik atau optical disk, seperti hard disk, floppy disk, kaset, CD, dll, yang dapat menyimpan informasi dalam waktu yang lama dan tidak mengandalkan listrik untuk menyimpan informasi, tetapi digerakkan oleh komponen mekanis, yaitu kecepatannya jauh lebih lambat daripada CPU.

Memori mengacu pada komponen penyimpanan pada motherboard. Ini adalah komponen yang CPU berkomunikasi langsung dengan dan menggunakannya untuk menyimpan data. Ini menyimpan data dan program yang sedang digunakan (yaitu, dalam eksekusi). Esensi fisiknya adalah satu atau lebih kelompok. Sirkuit terintegrasi dengan input dan output data serta fungsi penyimpanan data. Memori hanya digunakan untuk menyimpan program dan data sementara. Begitu listrik dimatikan atau terjadi pemadaman listrik, program dan data di dalamnya akan hilang.

Ada tiga opsi untuk koneksi antara papan inti dan papan bawah: konektor papan-ke-papan, jari emas, dan lubang stempel. Jika solusi konektor board-to-board diadopsi, keuntungannya adalah: mudah dicolokkan dan dicabut. Tetapi ada kekurangan sebagai berikut: 1. Kinerja seismik yang buruk. Konektor papan-ke-papan mudah dilonggarkan oleh getaran, yang akan membatasi penerapan papan inti pada produk otomotif. Untuk memperbaiki papan inti, metode seperti mengeluarkan lem, memasang sekrup, menyolder kawat tembaga, memasang klip plastik, dan menekuk penutup pelindung dapat digunakan. Namun, masing-masing dari mereka akan mengekspos banyak kekurangan selama produksi massal, yang mengakibatkan peningkatan tingkat cacat.

2. Tidak dapat digunakan untuk produk tipis dan ringan. Jarak antara papan inti dan pelat bawah juga meningkat menjadi setidaknya 5mm, dan papan inti seperti itu tidak dapat digunakan untuk mengembangkan produk tipis dan ringan.

3. Operasi plug-in kemungkinan akan menyebabkan kerusakan internal pada PCBA. Area papan inti sangat besar. Ketika kita menarik keluar papan inti, pertama-tama kita harus mengangkat satu sisi dengan kekuatan, dan kemudian menarik sisi lainnya. Dalam proses ini, deformasi papan inti PCB tidak dapat dihindari, yang dapat menyebabkan pengelasan. Cedera internal seperti retak titik. Sambungan solder yang retak tidak akan menyebabkan masalah dalam jangka pendek, tetapi dalam penggunaan jangka panjang, sambungan tersebut secara bertahap dapat menjadi kurang kontak karena getaran, oksidasi, dan alasan lainnya, membentuk sirkuit terbuka dan menyebabkan kegagalan sistem.

4. Tingkat cacat produksi massal patch tinggi. Konektor board-to-board dengan ratusan pin sangat panjang, dan kesalahan kecil antara konektor dan PCB akan menumpuk. Pada tahap penyolderan reflow selama produksi massal, tegangan internal dihasilkan antara PCB dan konektor, dan tegangan internal ini terkadang menarik dan merusak PCB.

5. Kesulitan dalam pengujian selama produksi massal. Bahkan jika konektor papan-ke-papan dengan jarak 0,8 mm digunakan, masih tidak mungkin untuk langsung menghubungi konektor dengan bidal, yang membawa kesulitan pada desain dan pembuatan perlengkapan uji. Meskipun tidak ada kesulitan yang tidak dapat diatasi, semua kesulitan pada akhirnya akan dimanifestasikan sebagai peningkatan biaya, dan wol harus berasal dari domba.

Jika solusi jari emas diadopsi, keuntungannya adalah: 1. Sangat nyaman untuk memasang dan mencabut. 2. Biaya teknologi jari emas sangat rendah dalam produksi massal.

Kekurangannya adalah: 1. Karena bagian jari emas perlu dilapis emas, harga proses jari emas sangat mahal ketika outputnya rendah. Proses produksi pabrik PCB murah tidak cukup baik. Ada banyak masalah dengan papan dan kualitas produk tidak dapat dijamin. 2. Tidak dapat digunakan untuk produk tipis dan ringan seperti konektor board-to-board. 3. Papan bawah membutuhkan slot kartu grafis notebook berkualitas tinggi, yang meningkatkan biaya produk.

Jika skema lubang stempel diadopsi, kerugiannya adalah: 1. Sulit untuk dibongkar. 2. Area papan inti terlalu besar, dan ada risiko deformasi setelah penyolderan reflow, dan penyolderan manual ke papan bawah mungkin diperlukan. Semua kekurangan dari dua skema pertama tidak ada lagi.

5. Maukah Anda memberi tahu saya waktu pengiriman papan inti?
Thinkcore menjawab: Pesanan sampel batch kecil, jika ada stok, pembayaran akan dikirim dalam waktu tiga hari. Pesanan dalam jumlah besar atau pesanan khusus dapat dikirim dalam waktu 35 hari dalam keadaan normal
