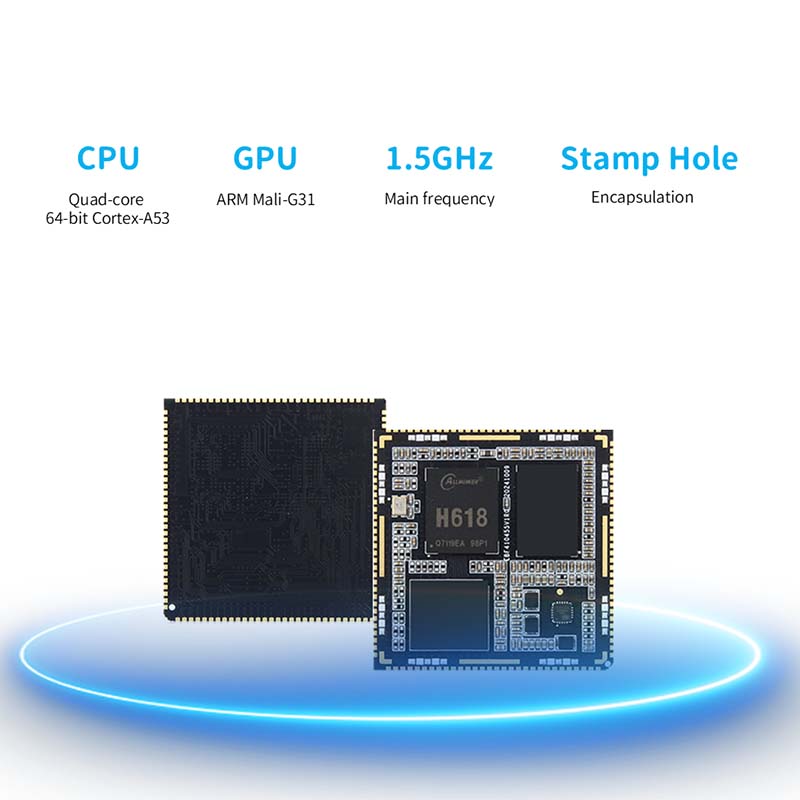

Allwinner H618 Core Board

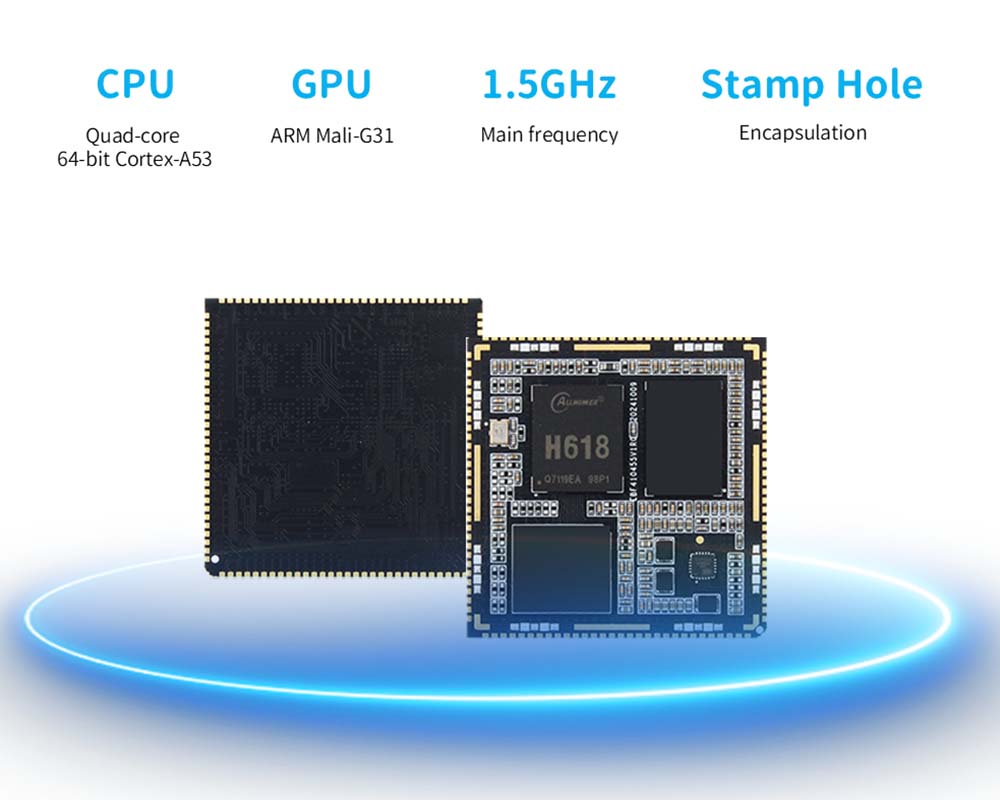

● Papan inti lubang cap A1 ini (TP-A1CS) menggunakan AllWinner H618 sebagai chip utama, prosesor quad-core 64-bit, frekuensi utama 1.5GHz, Mali-G31GPU terintegrasi, dengan antarmuka audio dan video yang kaya, dapat digunakan secara luas di kotak TV, screens smart dan fiel lainnya.

● Mendukung pengkodean dan decoding beberapa format video, mendukung hingga 8K@24FPS H.265 Decoding dan 4K@25fps H.264 Encoding, dan mendukung output tampilan HDMI hingga 4K@60FPS.

● Menyediakan dua opsi memori dan penyimpanan, memori LPDDR4 opsional 2GB/4GB, Penyimpanan EMMC 3 Opsi 8GB/32GB.

● Mengadopsi desain antarmuka lubang perangko, papan ini hanya berukuran 40*40mm, kecil dan indah, dengan 6 lapisan emas imersi hitam. Selain DDR, EMMC Bus, LRADC, I0 sepenuhnya dipimpin

● Antarmuka periferal kaya, dan papan inti mengarah ke USB OTG/host, I2CSPI, PWM, I2S, HDMI, UART dan antarmuka lainnya melalui koneksi lubang perangko.

● Secara resmi mendukung tv android utama, debain, gambar sistem operasi Ubuntu, dan dapat diterapkan ke lebih dari 6 lingkungan aplikasi yang berbeda.

● Papan utuh Luban Luban A110 yang cocok menyediakan tutorial dan kit pengembangan driver SDK, dan informasinya sepenuhnya open source, yang nyaman bagi pengguna untuk digunakan dan pengembangan sekunder.

Parameter papan inti H618

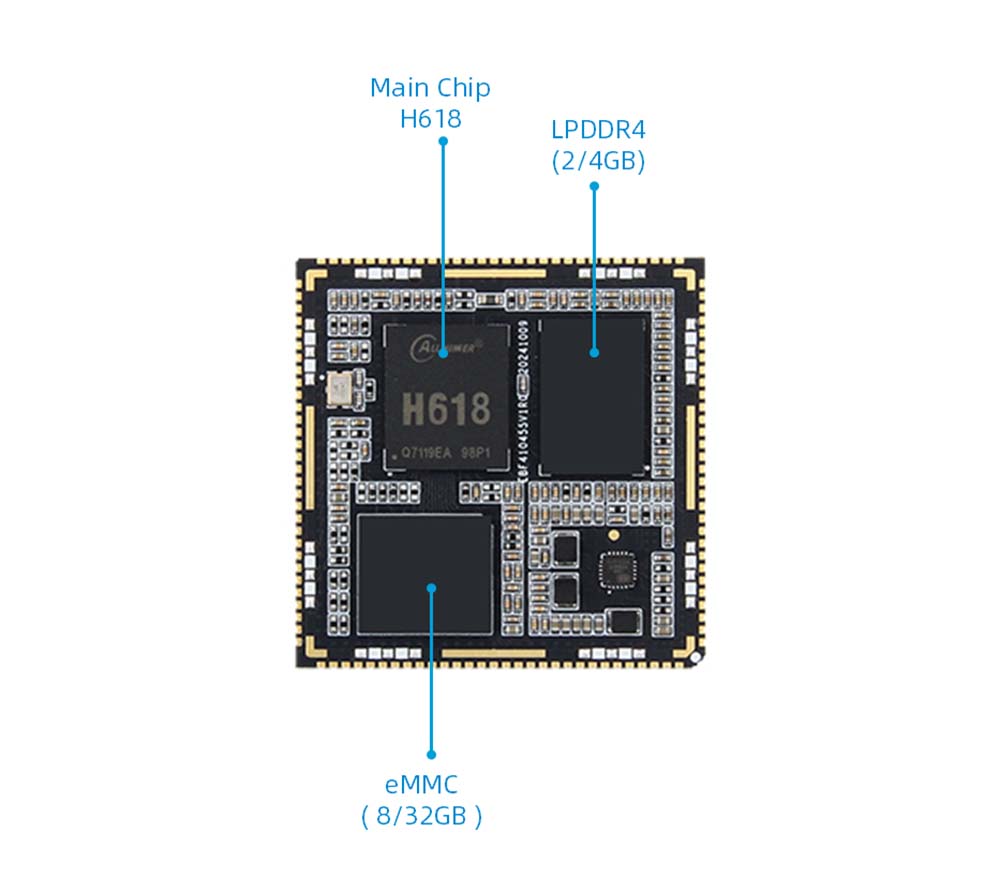

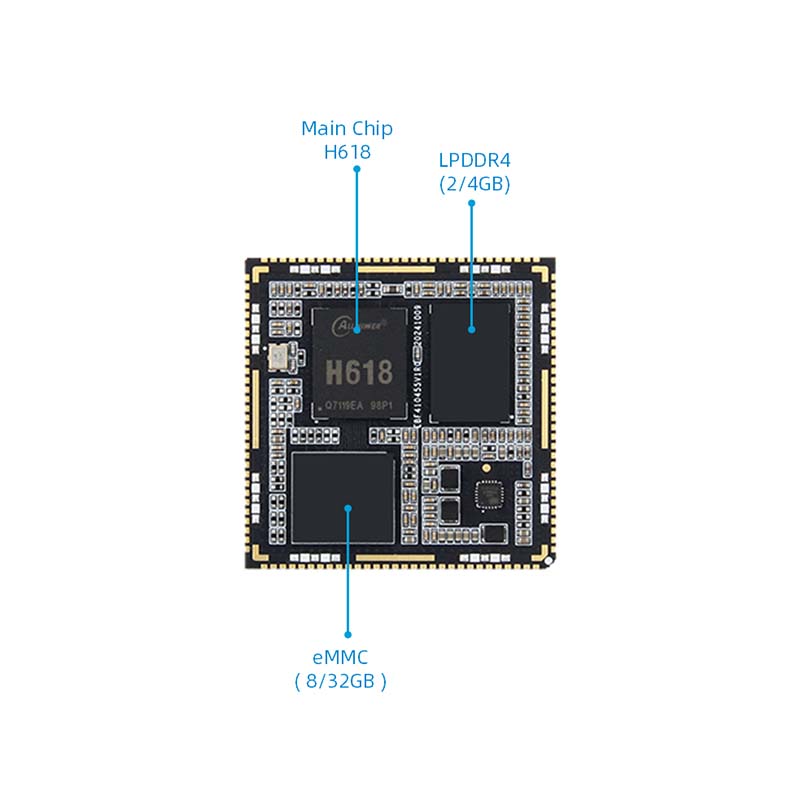

● Chip utama: Allwinner H618

● CPU: 4-core 64-bit Cortex-A53

● Copp: ARM Malizo-G31

● Memori: Onboard LPDDR4, 2/4GB

● Penyimpanan: EMMC, 8/32GB, mendukung sistem boot EMMC

● Antarmuka: Selain DDR, Bus EMMC, LRADC, 10 LEAD FULL, termasuk GPI088, termasuk 8 USB khusus, 1 AP Reset Reset Pin, 1 Bluetooth Enable, 1 WiFi Enable, 1 Tombol Fel

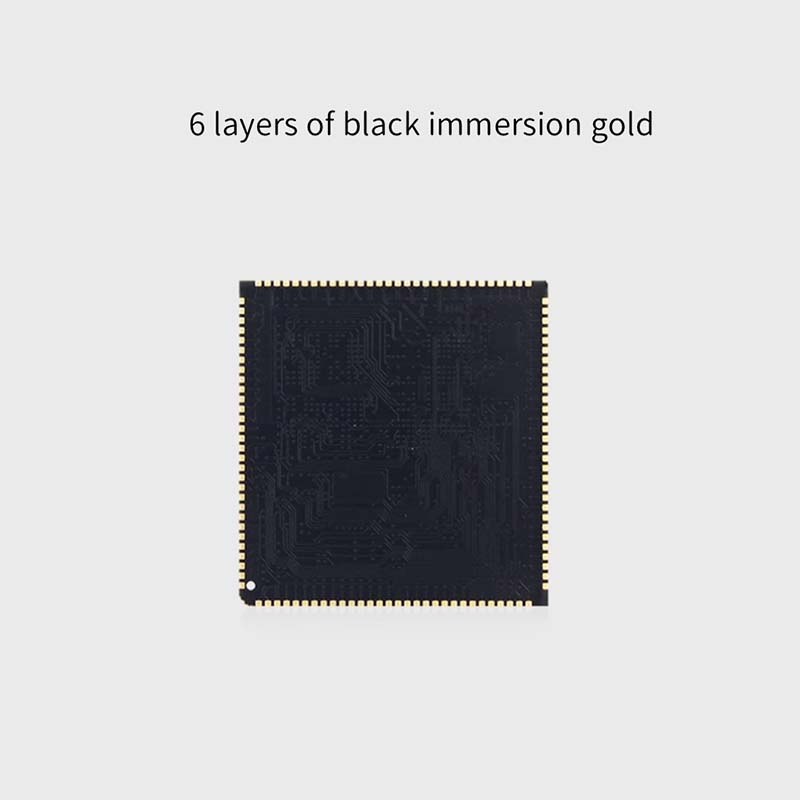

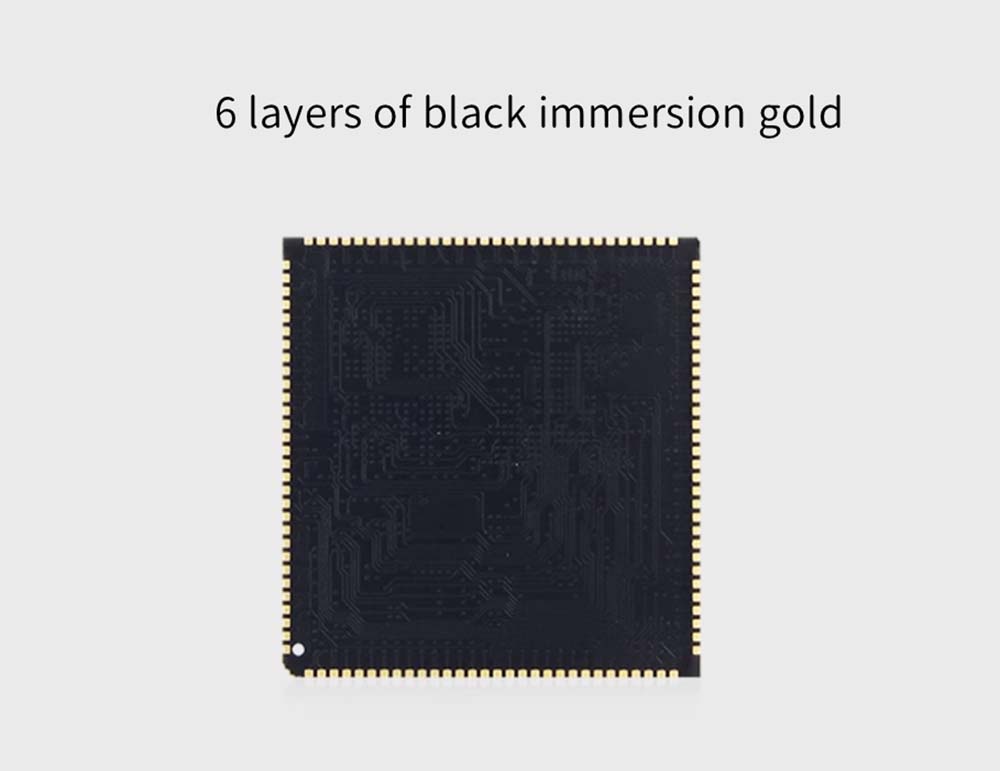

● PCB: 6 lapisan, desain emas perendaman

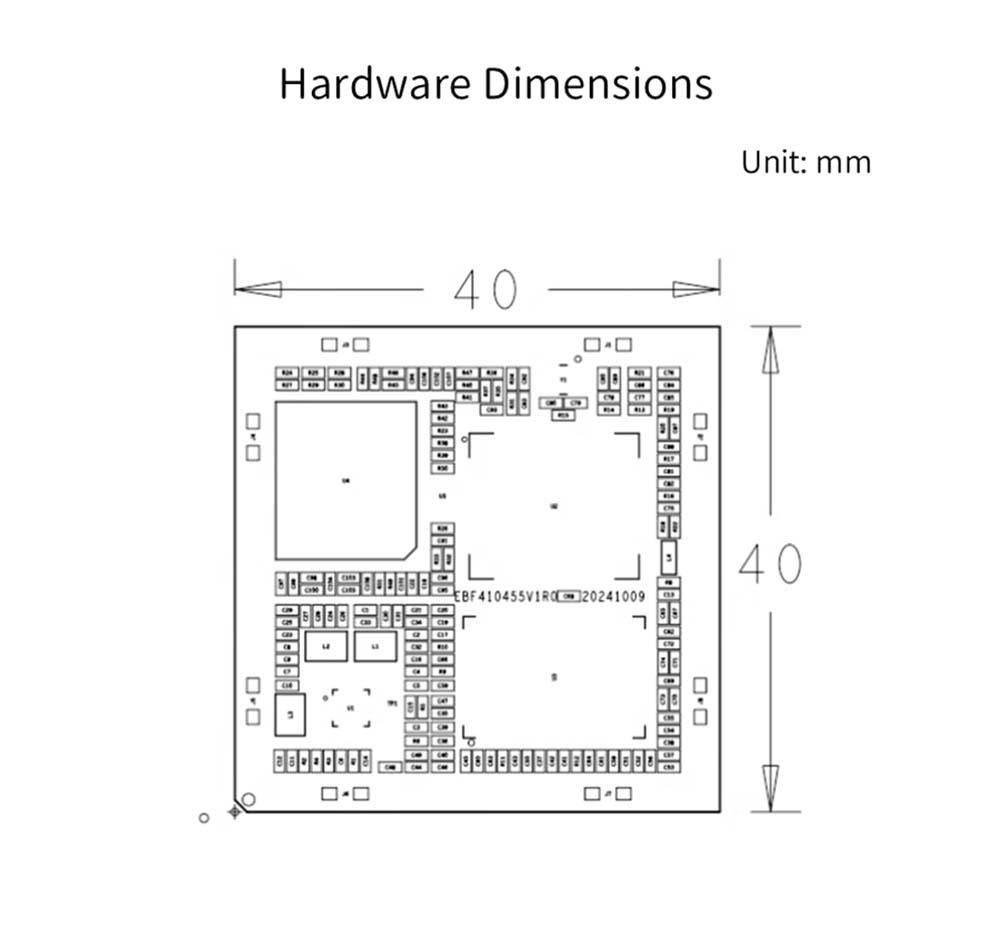

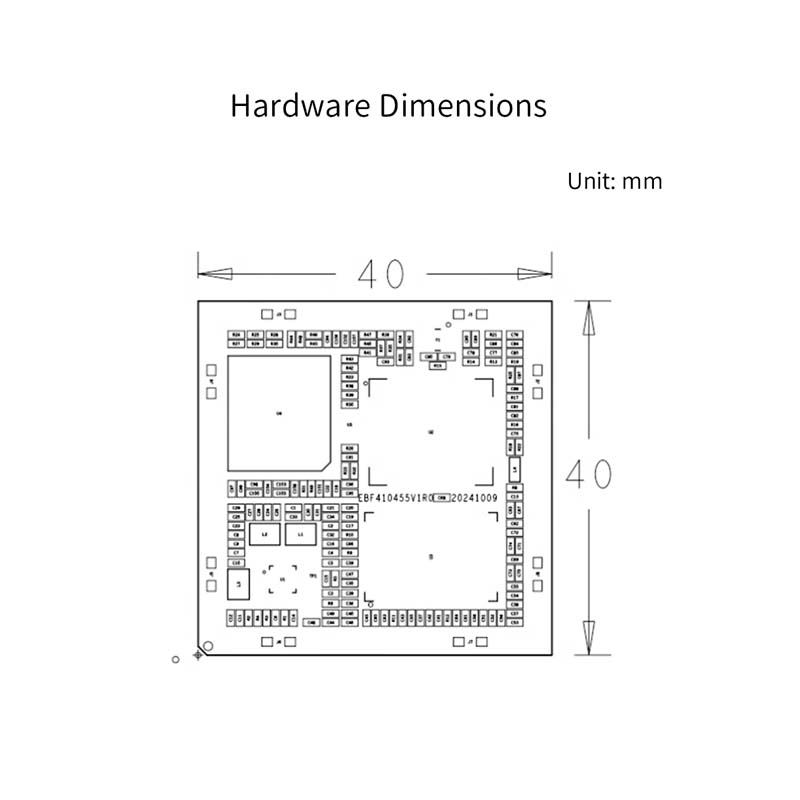

● Ukuran: 40*40mm

Antarmuka sinyal

● Port Jaringan: 1 Gigabit Ethernet

● Jtag: 1

● Audio: 1, saluran kiri dan kanan

● Port serial: 6

● 12c: 5

● SPI: 2

● PWM: 4

● 12s: 3

● USB OTG: 1

● Host USB: 3

● HDMI: 1

● SD: 1

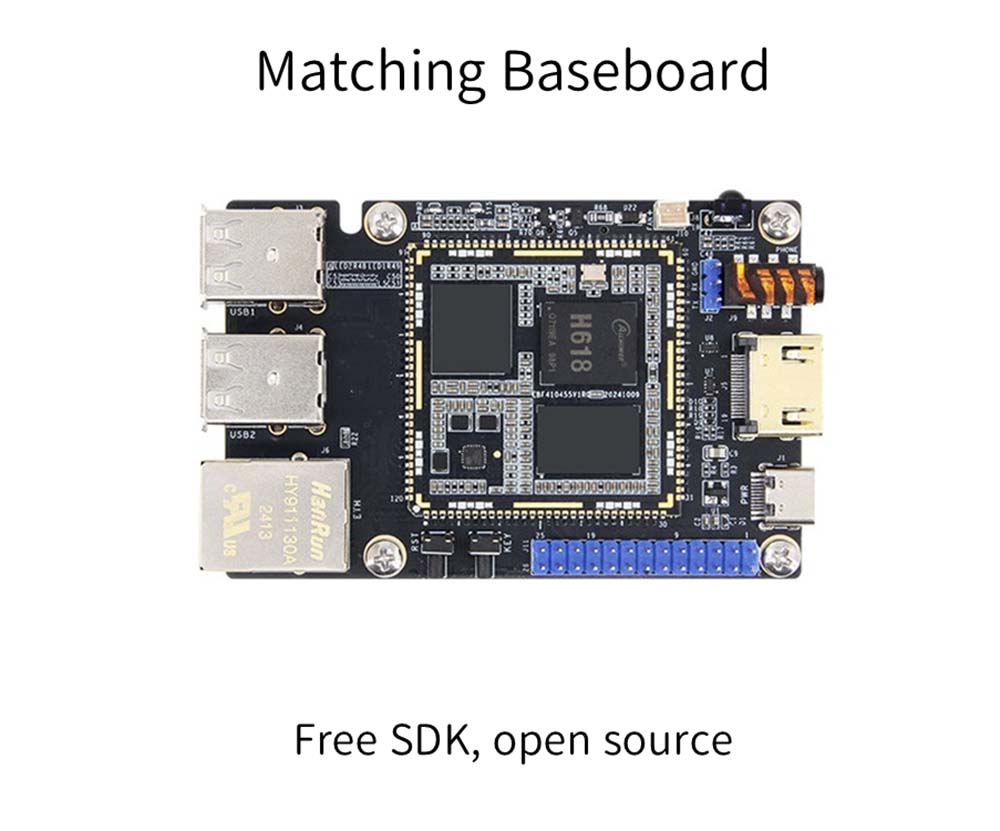

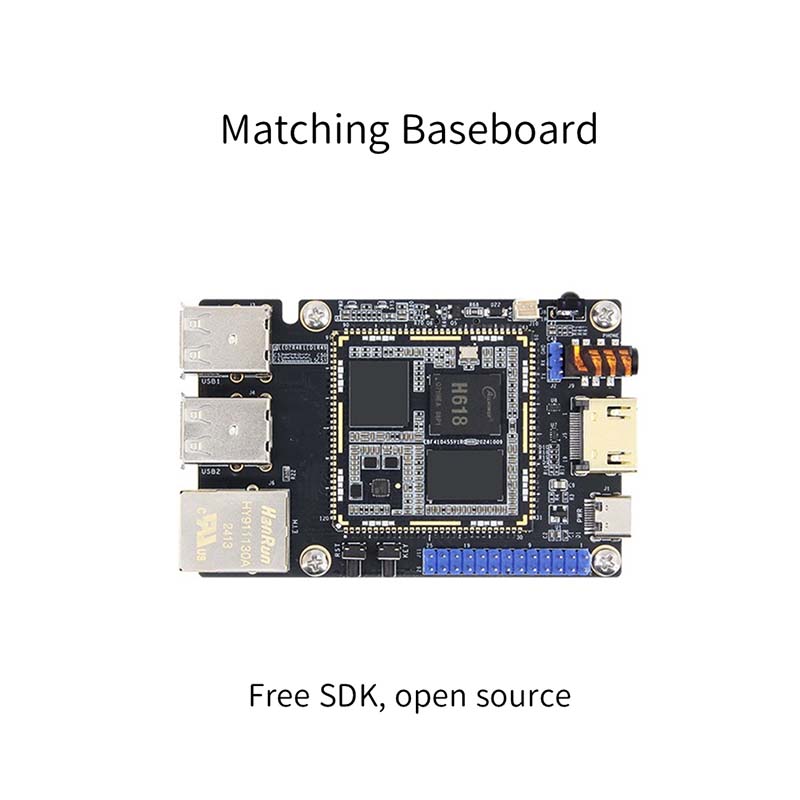

Pencocokan alas tiang yang cocok tersedia

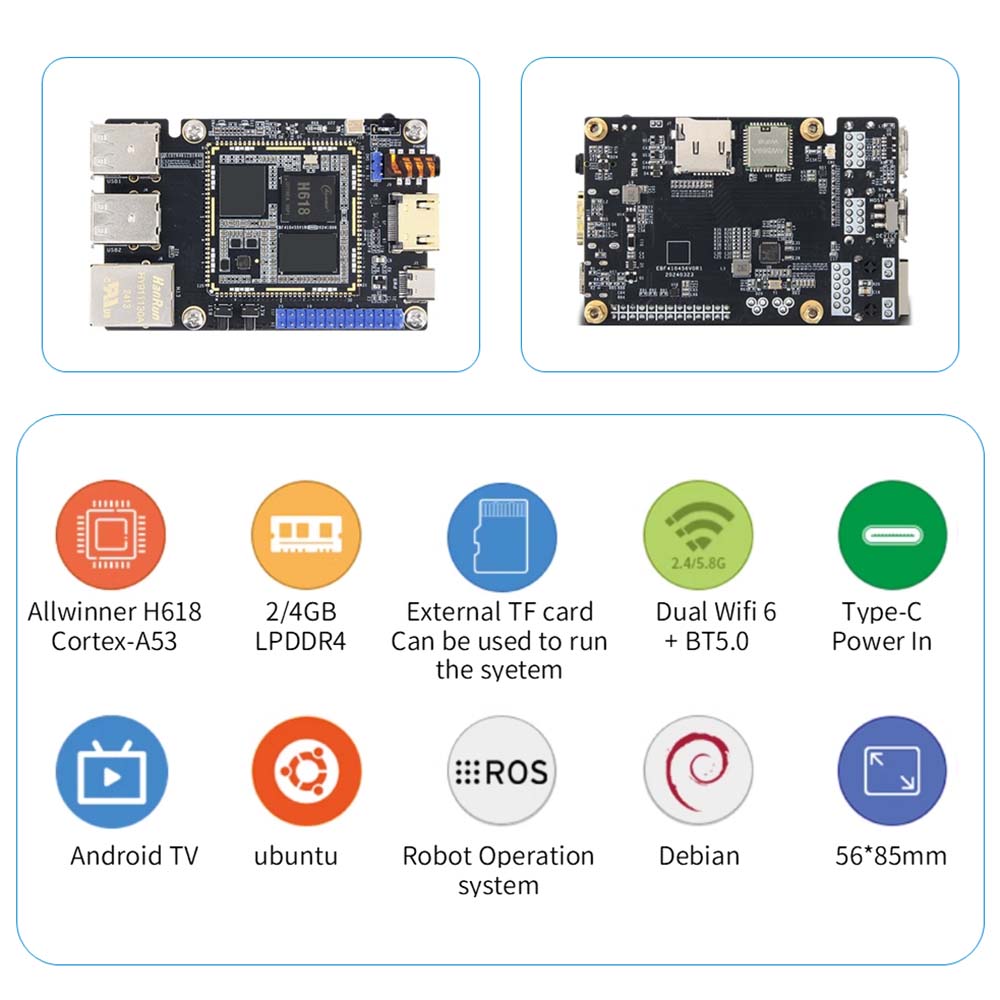

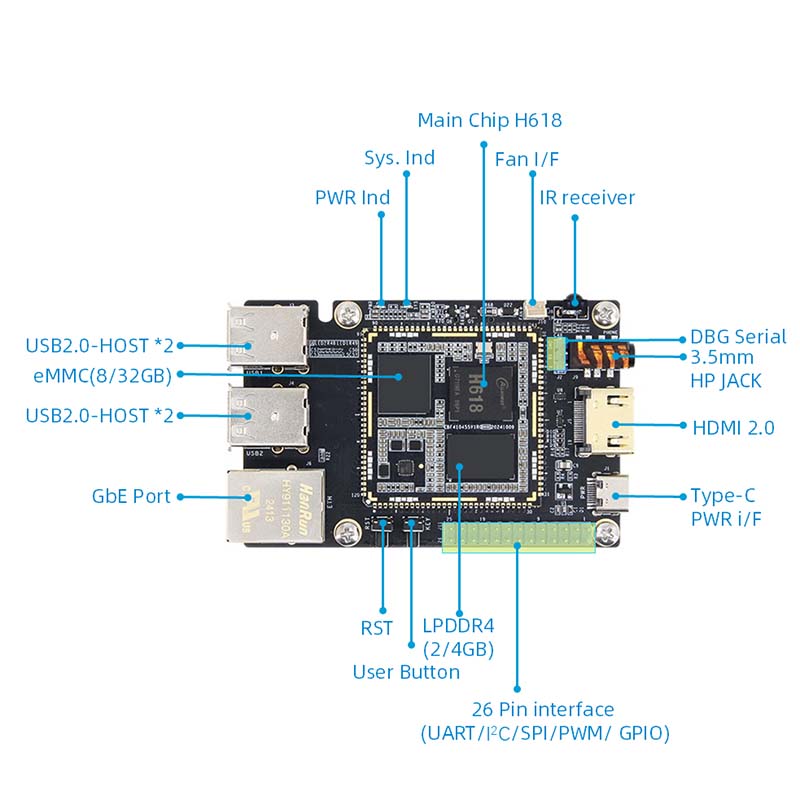

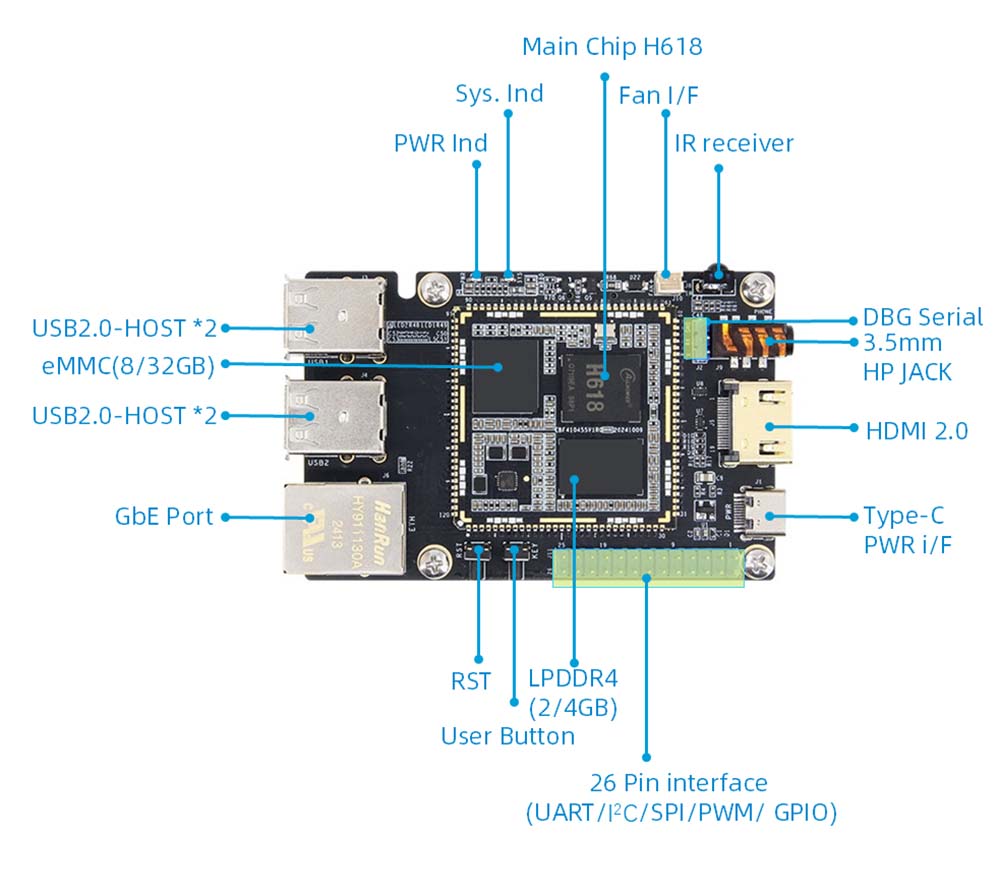

Parameter Perangkat Keras Motherboard H618

1. CPU: Chip Utama: Allwinner H618, 4-Core 64-bit Cortex-A53

2. Guu: MM G31 MP2

3. Memori: Onboard LPDDR4, 2/4GB

4. Penyimpanan: EMMC, 8/32GB, mendukung sistem boot EMMC

5. Antarmuka Daya: Input DC 5V@3A, Antarmuka Tipe-C, juga dapat digunakan untuk membakar gambar

6. Y Ethernet: port Ethernet adaptif 10/100/1000m

7. USB2.0: Antarmuka Tipe-A Host USB*4

8. USB-OTG Seleksi Sakelar: Host Saat beralih ke Type-A, perangkat saat beralih ke Type-C

9. HDMI: HDMI2.0 Antarmuka layar*1, mendukung 1920x1080@60fps di bawah sistem Linux dan 4096x2160@60fps di bawah sistem TV Android

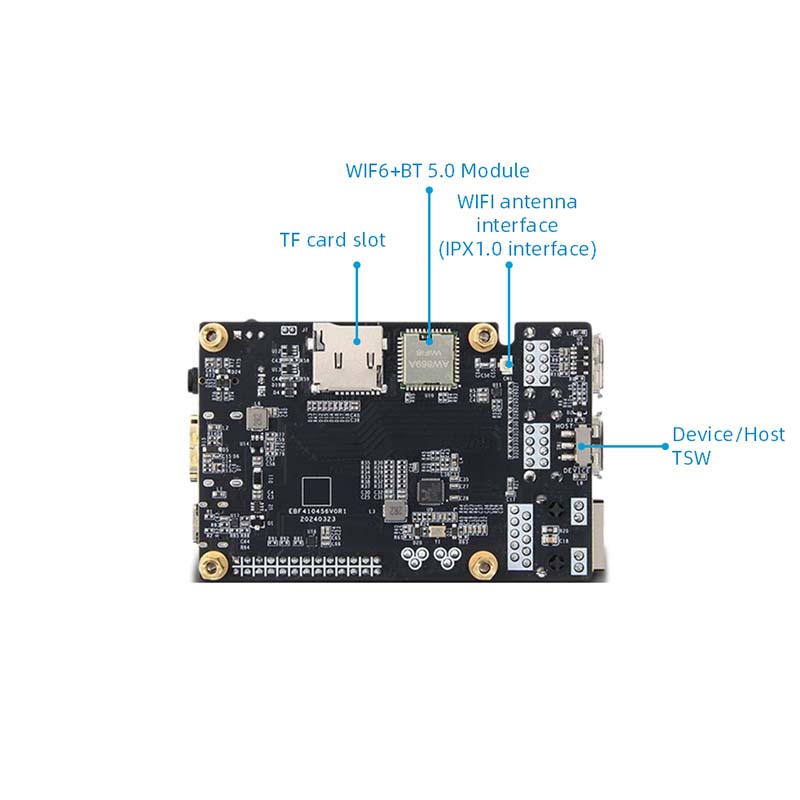

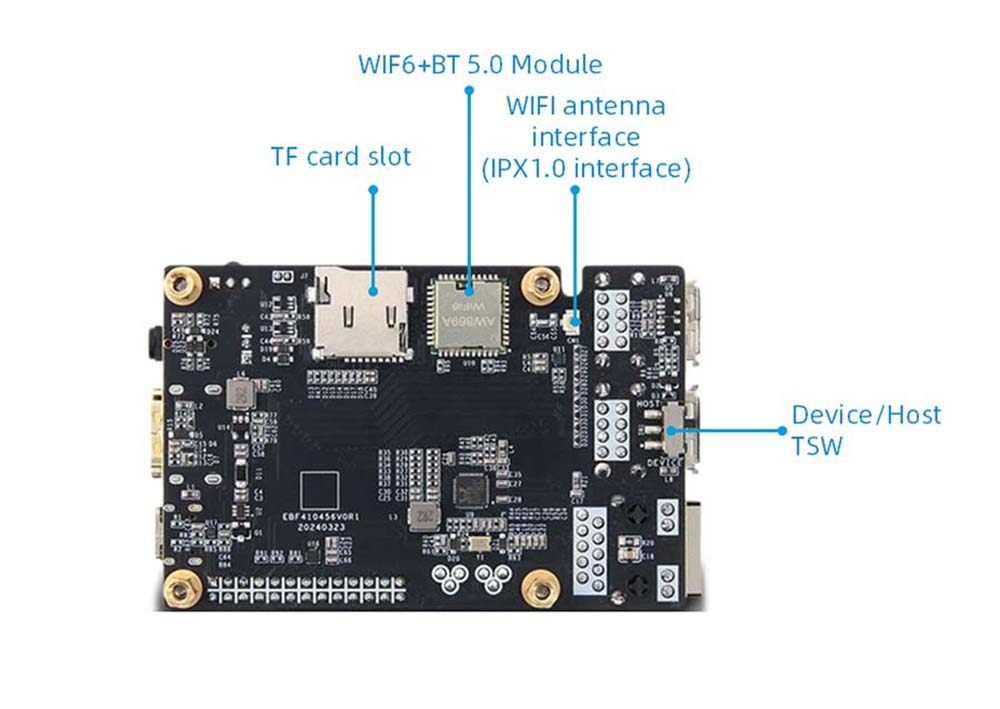

10. WiFi+Bluetooth: Dukungan Onboard 2.4G/5.8G Dual-Band WiFi6+BLE5.0, Model: AW869A

11. Pemegang Kartu TF: Antarmuka SD3.0, mendukung hingga 512GB, mendukung sistem boot kartu TF

12. Antarmuka I0: 26 Pin 2.54 Pin Interface, Mendukung GPIO, SPI, I2C, UART, Fungsi PWM

13. Port Serial Debug: Parameter Default 115200-8-N-1

14. Audio: antarmuka headphone 3.5mm*1;

15. Tombol: Tombol Reset*1, Tombol Pengguna*1

16. LED: Indikator Daya*1; Indikator Sistem "1

17. Penerima Inframerah: Dukungan Fungsi Remote Remote Infrared

18. Antarmuka Kipas: Instalasi Dukungan Kipas 5V Untuk Disipasi Panas

19. Ukuran: 56*85mm
