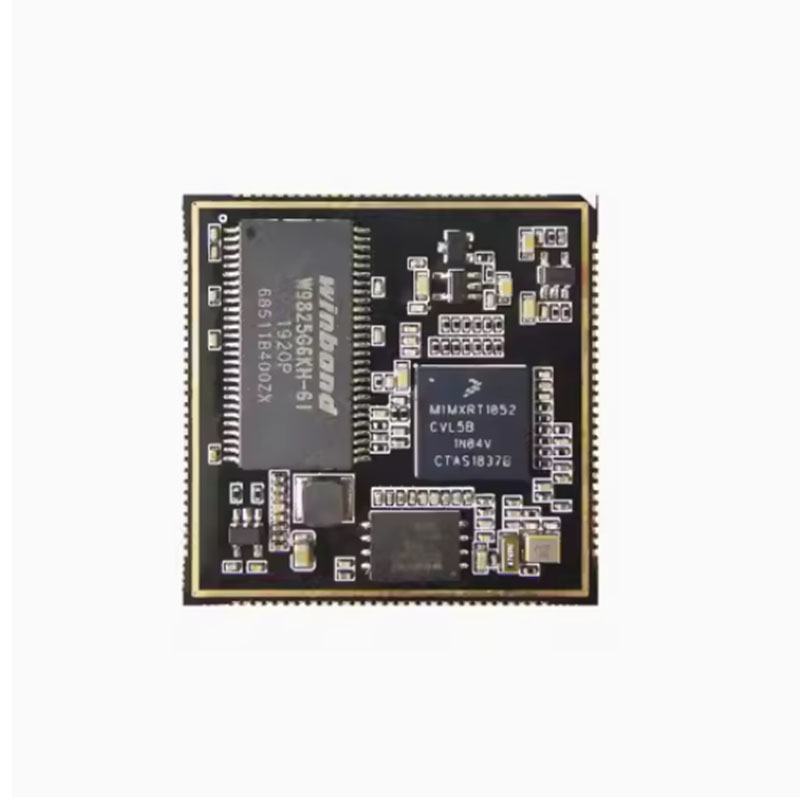

NXP I.MX RT1052 Core Board
  • NXP I.MX RT1052 Core BoardNXP I.MX RT1052 Core Board

NXP I.MX RT1052 Core Board

ThinkCore Technology Co., Ltd. adalah perusahaan teknis yang berfokus pada penelitian dan pengembangan perangkat keras tertanam, desain, produksi dan penjualan. Papan inti NXP I.MX RT1052 dirancang oleh ThinkCore dan mitranya berdasarkan prosesor NXP MIMXRT1052CVL5B. Komponen seluruh papan terbuat dari bahan kelas industri. Sumber daya perangkat keras dari papan inti termasuk 32MB SDRAM, 32MB NOR FLASH, 256B EEPROM. PCB mengadopsi 6 lapisan desain emas imersi hitam, ukuran keseluruhan adalah 38*38mm, dengan total 116 pin. Jarak pin adalah 1.0mm. Kecuali untuk bus SEMC, 10 chip lainnya semuanya dipimpin.

mengirimkan permintaan

Deskripsi Produk

● Papan inti RT1052 S2 ini dirancang berdasarkan prosesor NXP MIMXRT1052CVL5B.

● Komponen seluruh papan terbuat dari bahan kelas industri.

● Sumber daya perangkat keras dari papan inti termasuk

● 32MB SDRAM, 32MB NOR FLASH, dan 256B EEPROM.

● PCB mengadopsi desain emas imersi hitam 6-lapis, dengan ukuran keseluruhan 38*38mm, total 116 pin, dan jarak pin 1.0mm. Kecuali untuk bus SEMC, sisa 10 pin chip semuanya dipimpin.

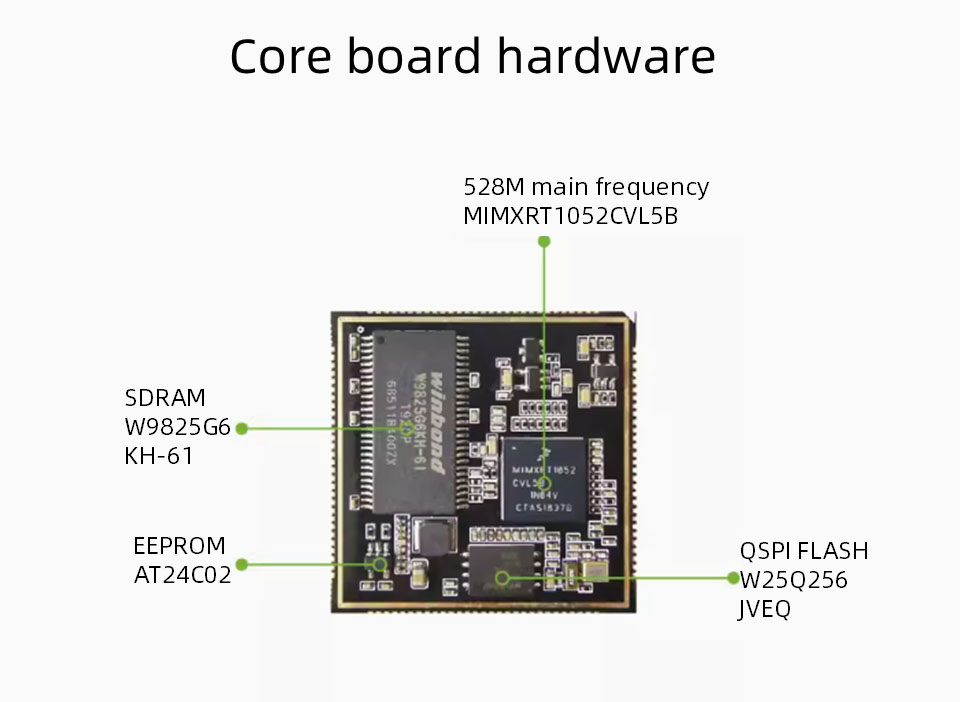

Parameter antarmuka sinyal papan inti

Chip utama: MIMXRT1052CVL5B, CORTEX-M7 Core, Frekuensi Utama 528MHz

SDRAM: 2MB, Paket TSSOP, Merek Winbond, Kelas Industri

Flash: Paket 32MB, WSON8, Merek Winbond, Kelas Industri

EEPROM: AT24C02 256B

Ethernet Phy: Tidak ada

Ukuran PCB: 38*38mm

Catu Daya: 3.3V

Penutup perisai: tidak ada penutup perisai

GPIO: 116 pin, jarak pin 1.0mm, kecuali untuk bus semc, semua i0 lainnya dipimpin

Suhu operasi: -40 ~ 85 ° C, tingkat industri


Antarmuka Sinyal Papan Inti

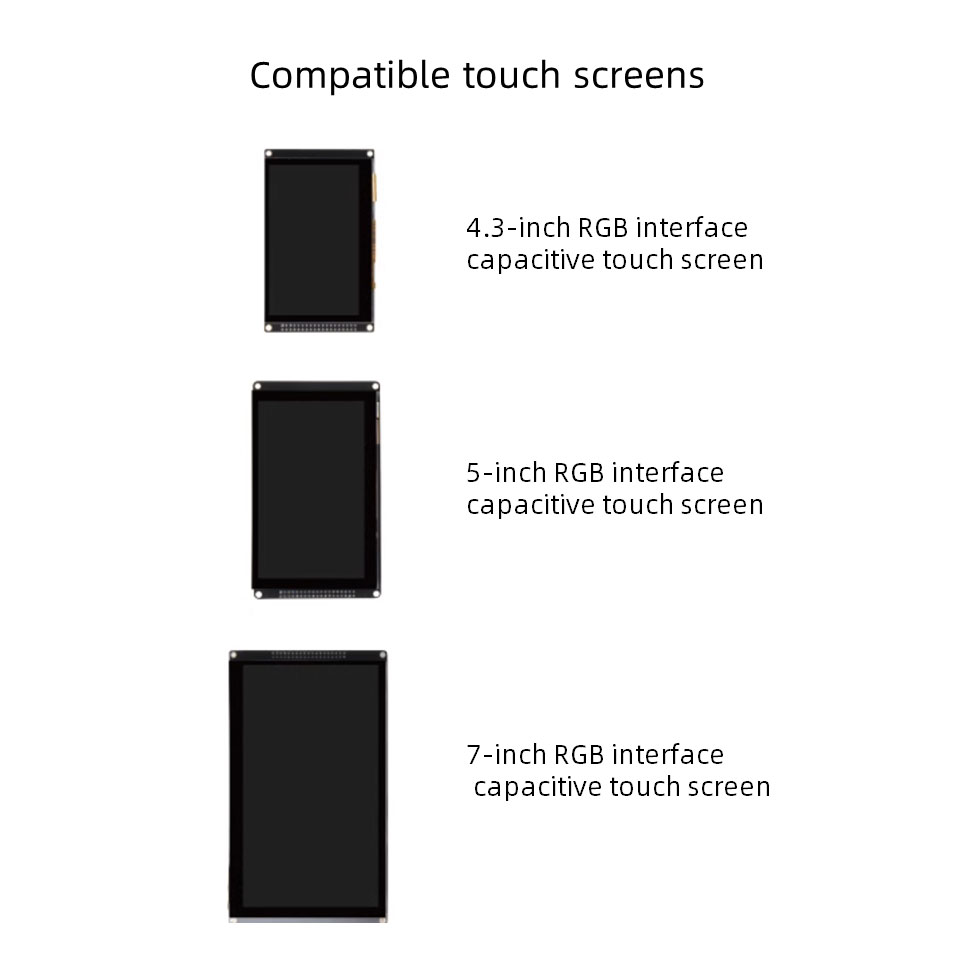

● LCD: 1 saluran

● USB: 2 saluran, dengan phy berkecepatan tinggi

● SDIO: 2 saluran

● I²C: 4

● SPI: 4

● UART: 8

● Sai: 3

● ADC: 2 (masing -masing 16 saluran), 12bit

● PWM: 4

● Jtag: 1 saluran

● SPDIF: 2 saluran

● Can: 2

● Catatan: Data di atas dapat digunakan kembali, silakan merujuk ke deskripsi pin papan inti sebagai desain referensi

Catatan: Papan dapat disesuaikan dengan pesanan minimum 500
