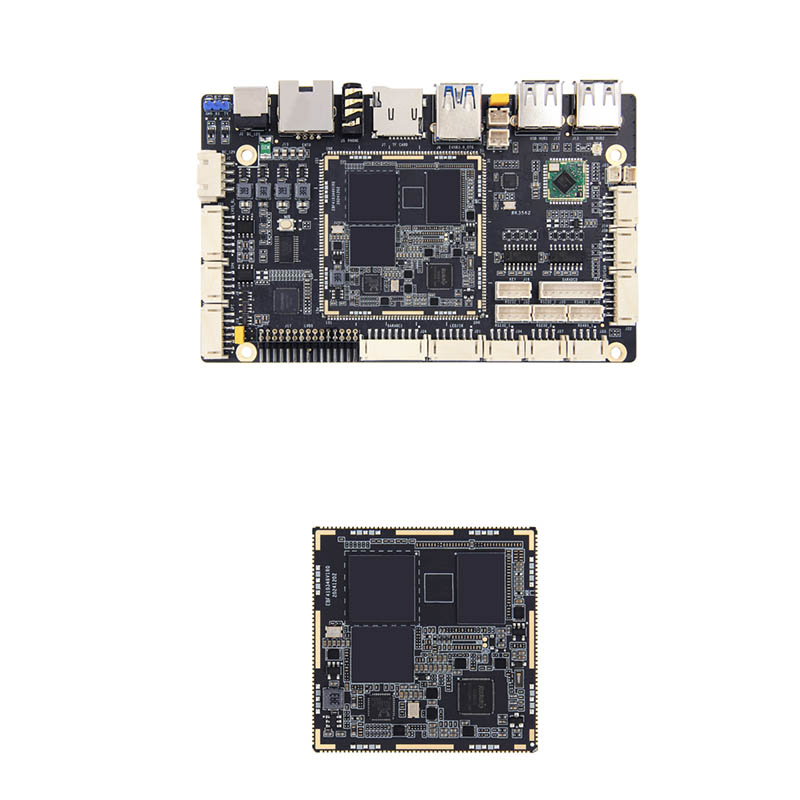

Dewan Pengembangan RK3562J

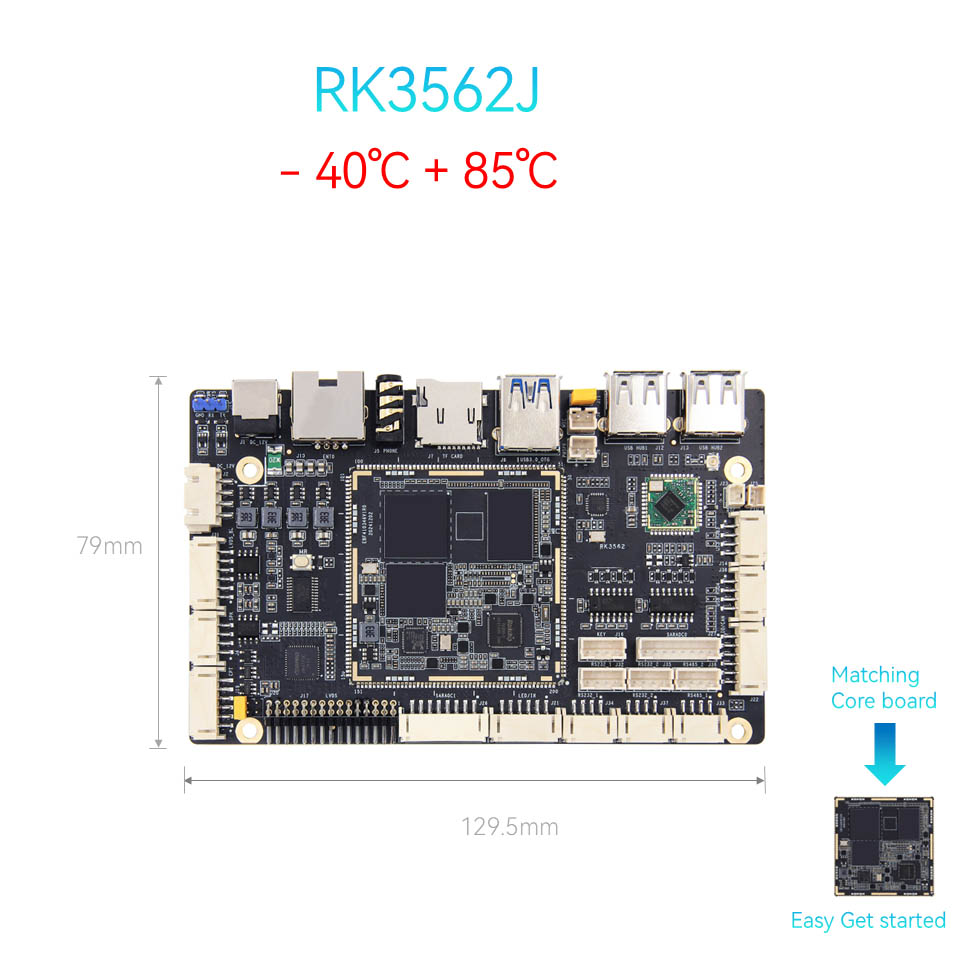

ThinkCore Technology RK3562J Development Board menggunakan chip kelas industri, dapat beroperasi secara stabil untuk waktu yang lama dalam kisaran suhu operasi -40 ° C hingga 85 ° C, memenuhi kebutuhan aplikasi tampilan komersial di berbagai lingkungan yang kompleks, seperti mesin iklan luar ruangan, peralatan tampilan di mal perbelanjaan dan tempat -tempat umum lainnya.

Fitur Utama:

SOC berkinerja tinggi: Rockchip RK3562J Quad-Core Cortex-A55 @ 1.8GHz, ideal untuk signage digital, ritel pintar, dan kontrol industri.

● Antarmuka yang kaya: Dukungan ganda-display melalui MIPI CSI/DSI + LVD, USB 3.0 berkecepatan tinggi, dan Wi-Fi 6 untuk konektivitas latensi ultra-rendah.

● Desain open-source: File Sumber PCB Baseboard Penyangga Sumber Terbuka, dan SDK disediakan untuk kustomisasi cepat.

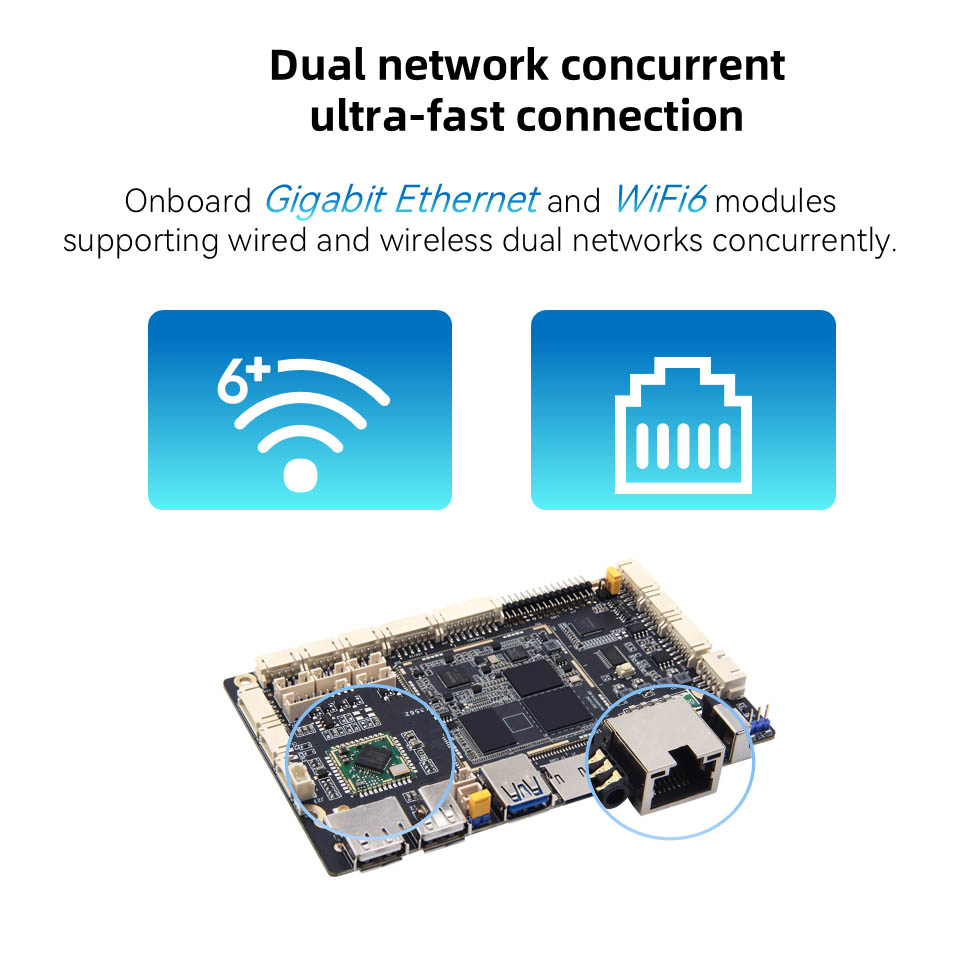

● Port Ethernet Gigabit: Port Gigabit Ethernet dapat memberikan dukungan jaringan yang efisien, stabil dan fleksibel untuk papan layar komersial dan peralatan lainnya

● Keandalan Kelas Komersial: Dukungan Android/Linux yang stabil, dirancang untuk Signal Digital 24/7 dan perangkat tepi aiot.

● Dukungan resmi gambar sistem operasi utama: seperti Android, Debian, dan Ubuntu, yang dapat diterapkan pada lebih dari 6 lingkungan aplikasi yang berbeda.

Mengapa Memilih Kami?

Perangkat Keras Sumber Terbuka: Modifikasi alas tiang bebas-tidak ada hambatan lisensi.

Dukungan teknis: Dukungan teknis online untuk membantu mempercepat pengembangan dan bantuan untuk integrasi OEM/ODM.

Hemat biaya: Solusi siap pakai dengan waktu-ke-pasar yang lebih cepat daripada pesaing.

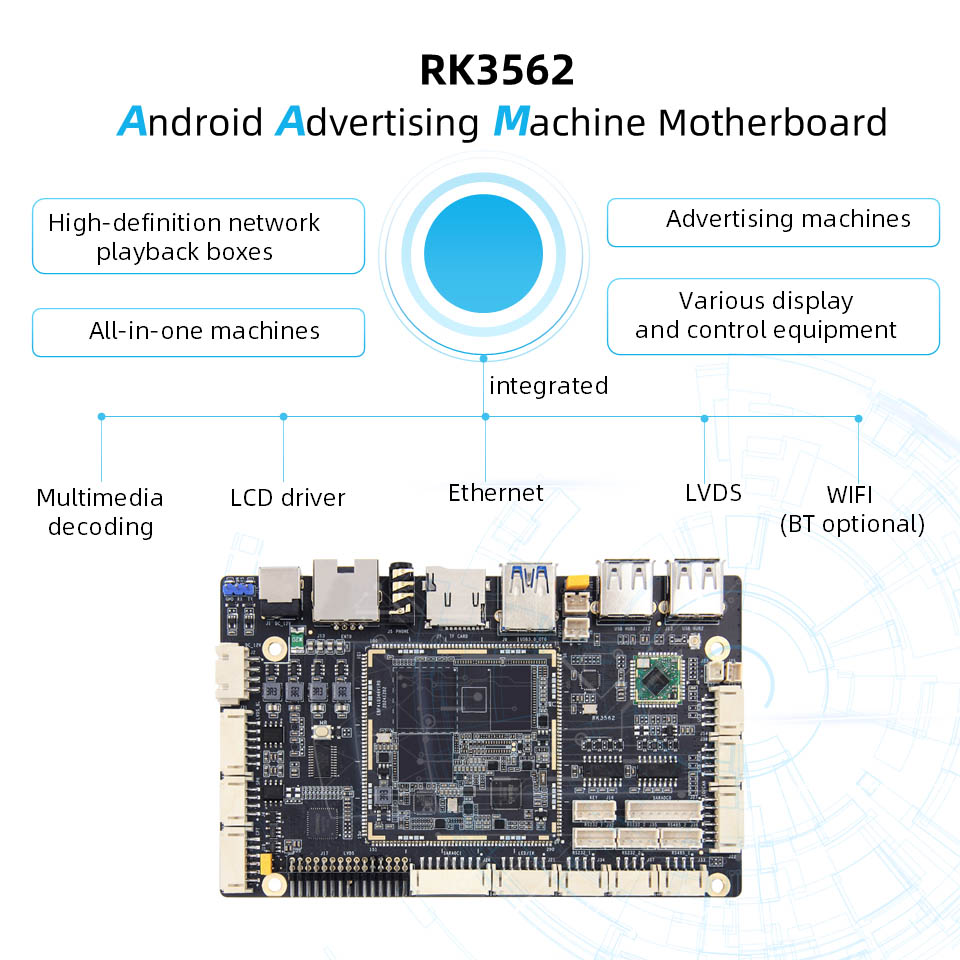

Aplikasi: Kios Interaktif, Pemain Iklan, Kotak Streaming Langsung, Layar Komersial Iklan All-In-One, Mesin Siaran Langsung

Parameter Produk:

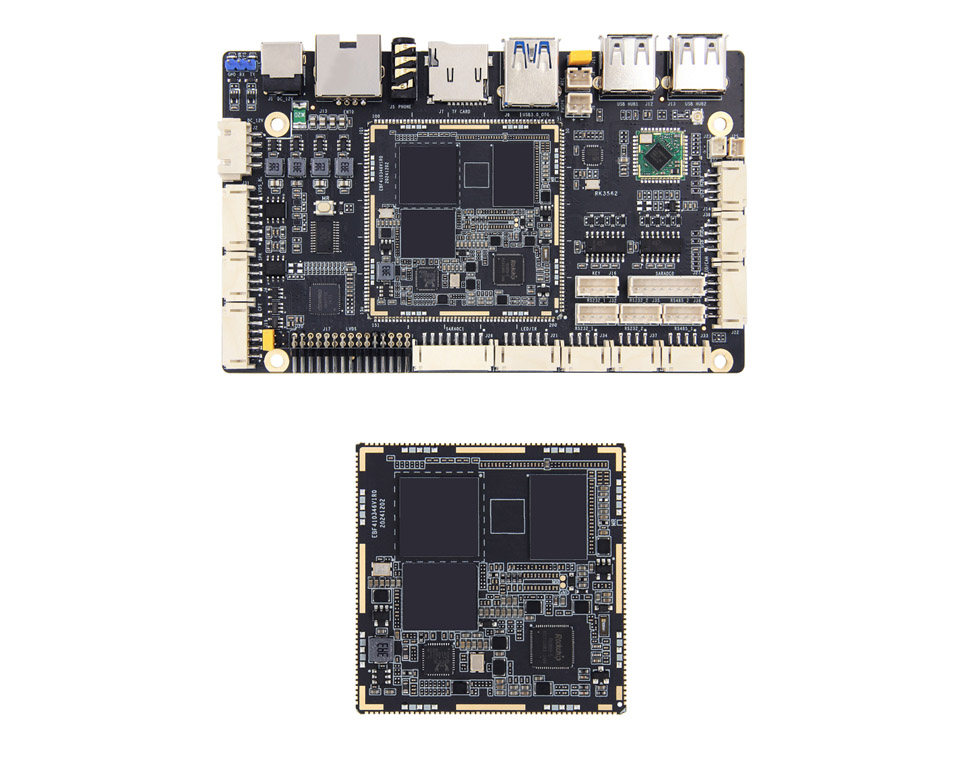

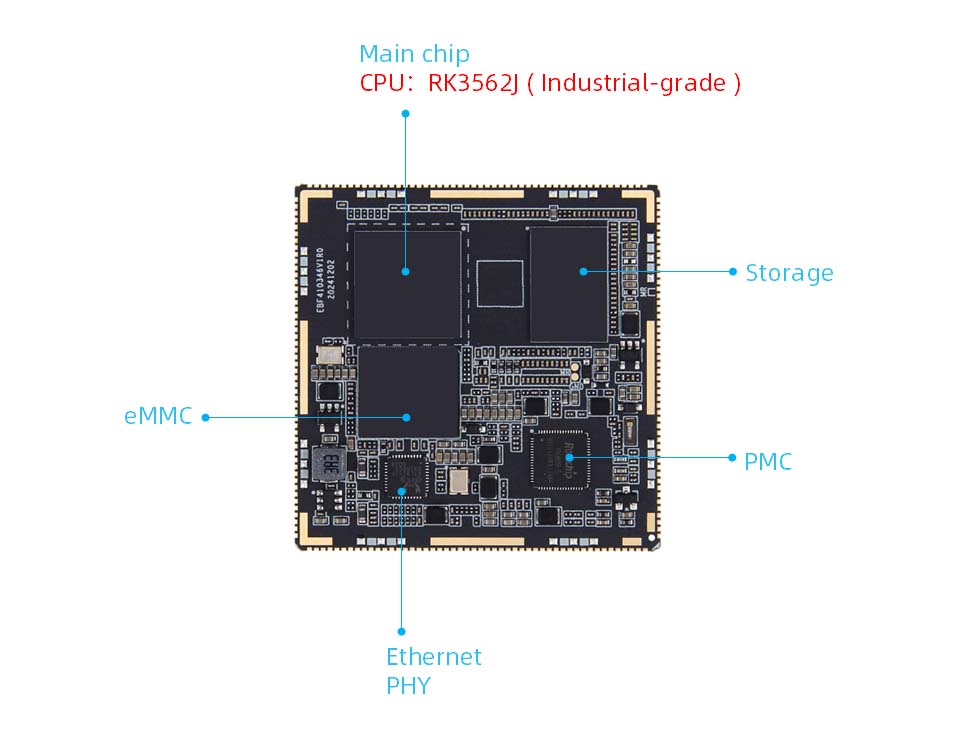

Konfigurasi Perangkat Keras Papan Inti RK3562J

● Chip utama

Model: RK3562/RK3562J

CPU: quad-core Cortex-A53, hingga 2.0GHz

GPU: Mali-G52

NPU: 1tops Computing Power (industri RK3562J tanpa NPU)

● Memori: 1/2/4/8GB, LPDDR4/4X (dapat disesuaikan)

● Penyimpanan: 8/32/64/128GB, EMMC (dapat disesuaikan)

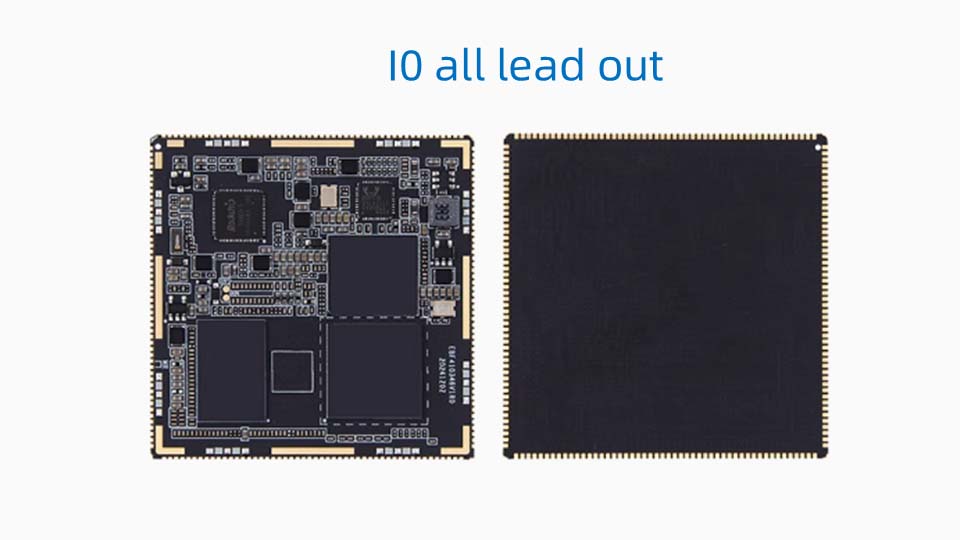

● Antarmuka: Antarmuka lubang perangko, 10 lead penuh

● PCB: 8 lapisan, desain emas imersi hitam

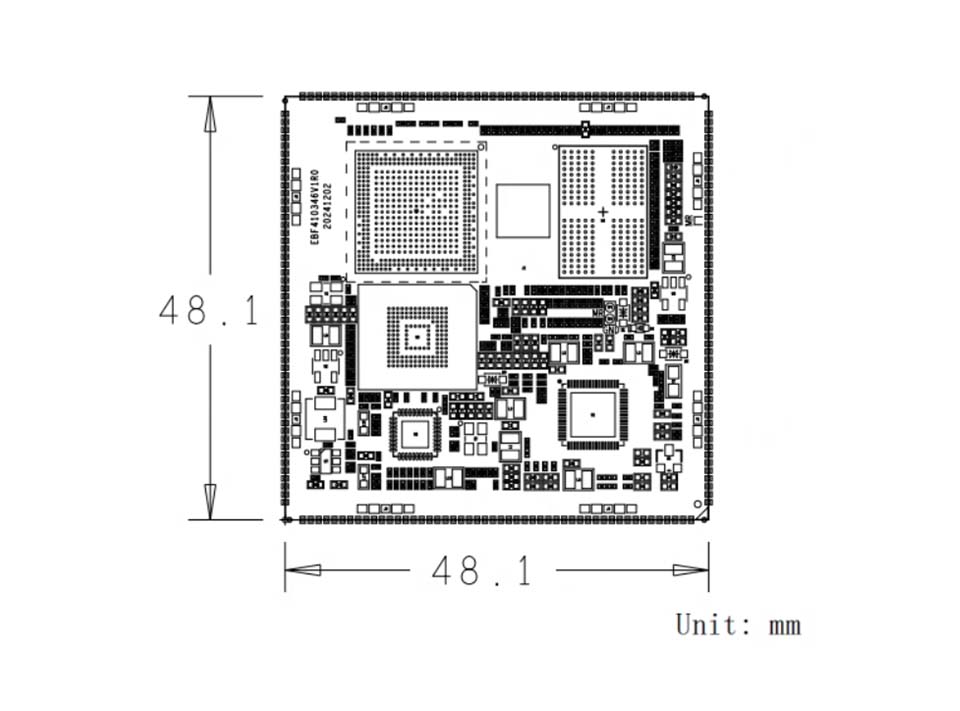

● Ukuran: 48.1*48.1mm

Pin sinyal

● IO: 86 pin GPIO, termasuk 1 jam diferensial, 3 pin tombol dan 1 pin kontrol daya

● Port Jaringan: 1 Gigabit Ethernet

● Port serial: 10

● 12c: 6

● SPI: 3

● Can: 2

● ADC: 13

● PWM: 15

● 12s: 2

● USB3.0 OTG: 1

● USB2.0 Host: 1

● Kamera: MIPICS12LANE*4

● SDMMC: 2

● SPK: 1

● Output audio: 1

● MIC: 1

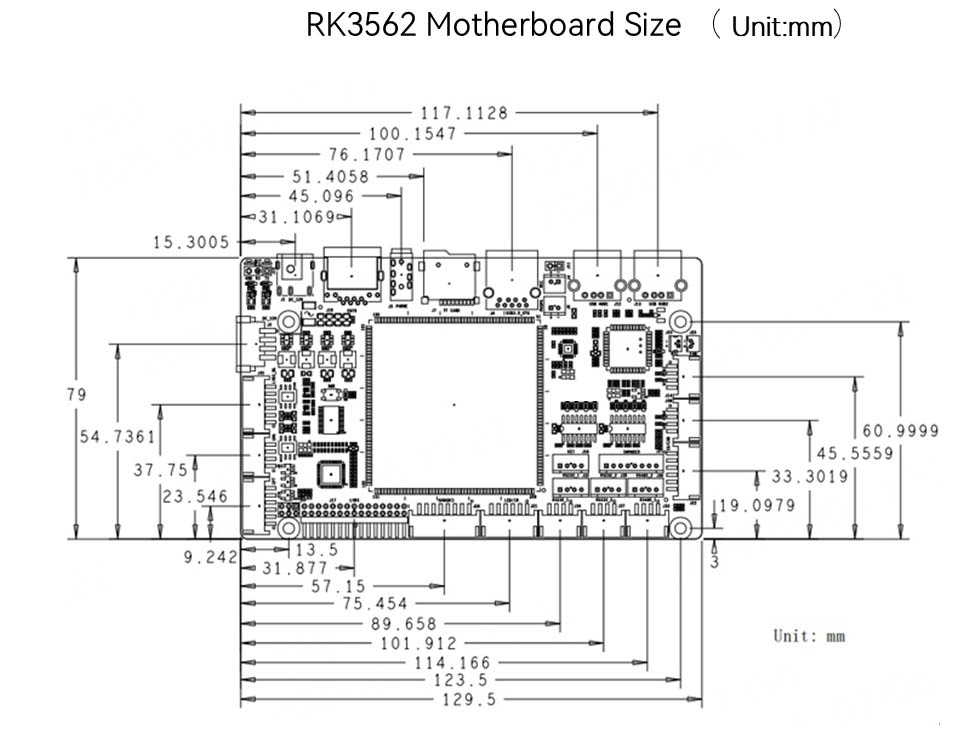

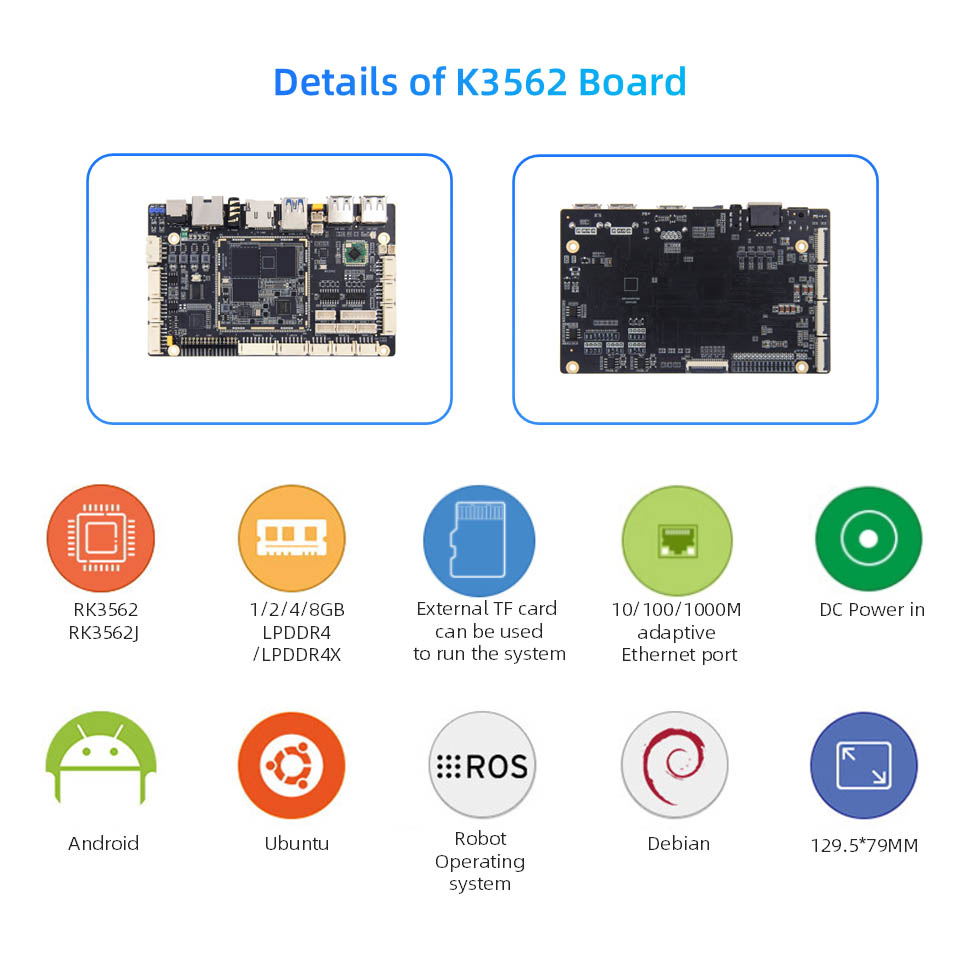

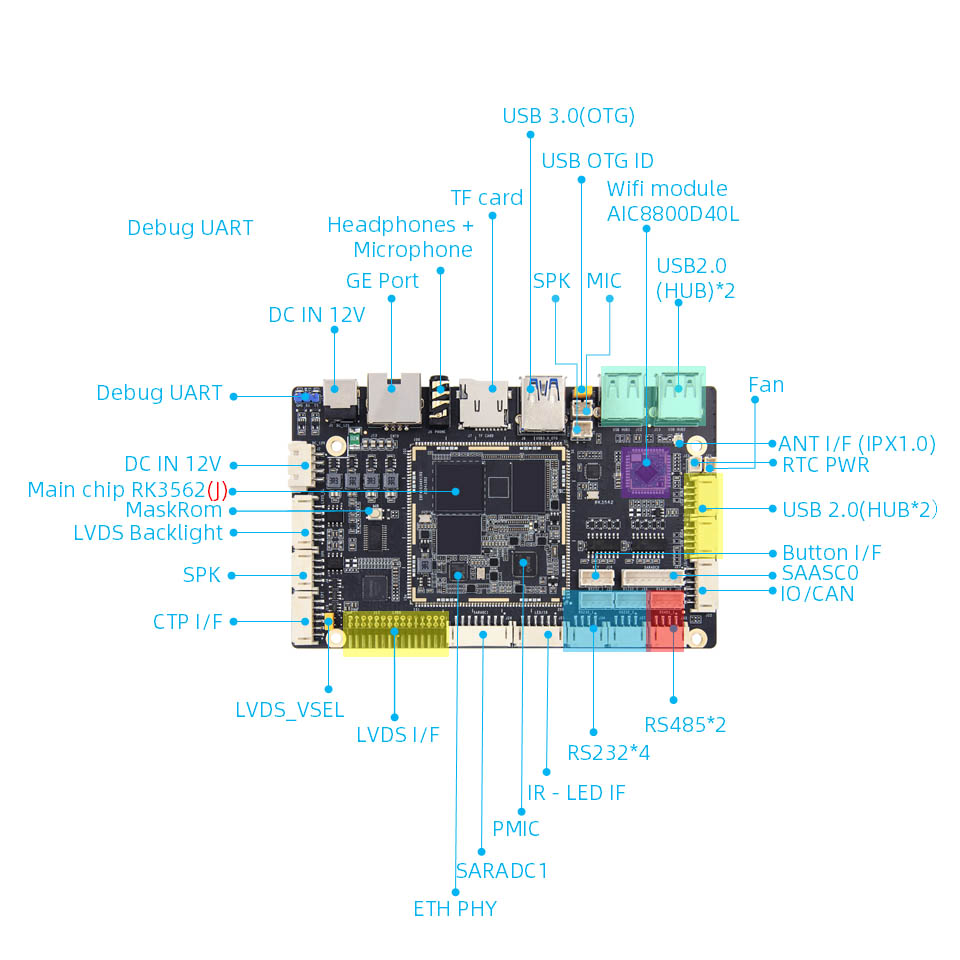

Konfigurasi Perangkat Keras Motherboard RK3562J

● Chip utama:

Model: RK3562/RK3562JCPU: Quad-Core Cortex-A53, Frekuensi Utama hingga 2.0GHZGPU: MALI-G52NPU: 1tops Power Computing (Industri-tingkat RK3562J tanpa NPU)

● Memori: 1/2/4/8GB, LPDDR4/4X (dapat disesuaikan)

● Penyimpanan: 8/32/64/128GB, EMMC (dapat disesuaikan)

● Antarmuka Daya: Input DC 12V@2A DC

● Ethernet: Port Jaringan Gigabit*1, mendukung laju transmisi data 10/100/1000Mbps

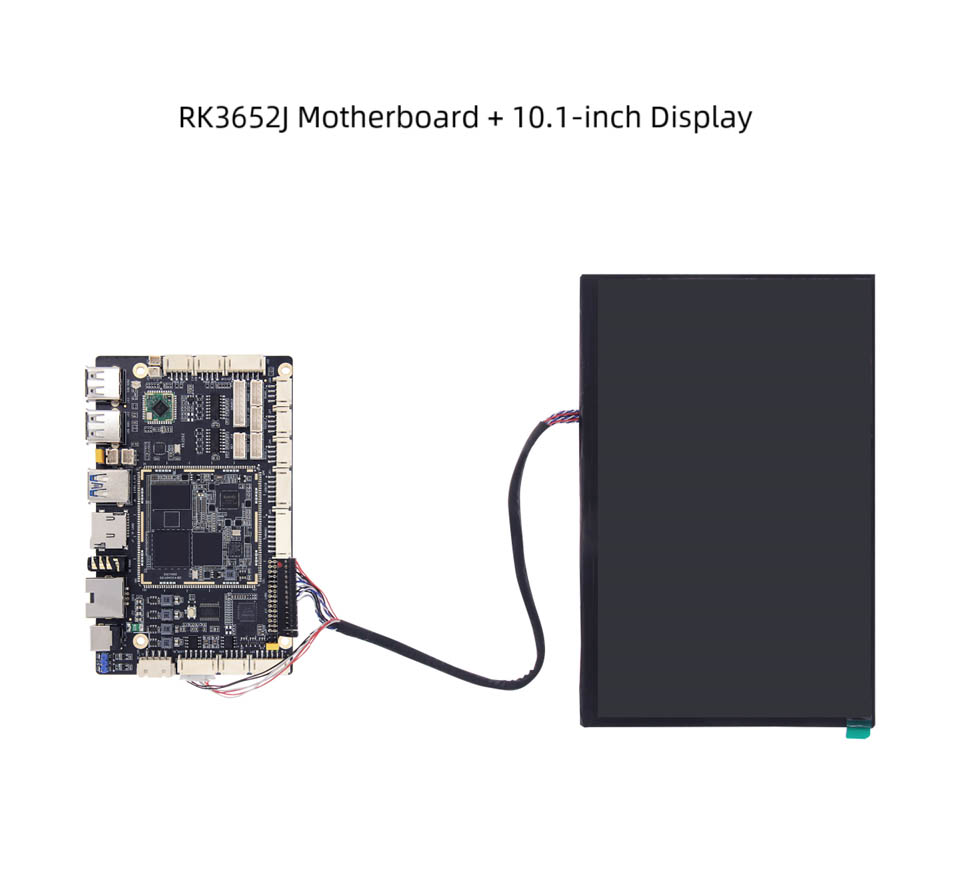

● LVDS: 2*15pin LVDS Antarmuka layar*1

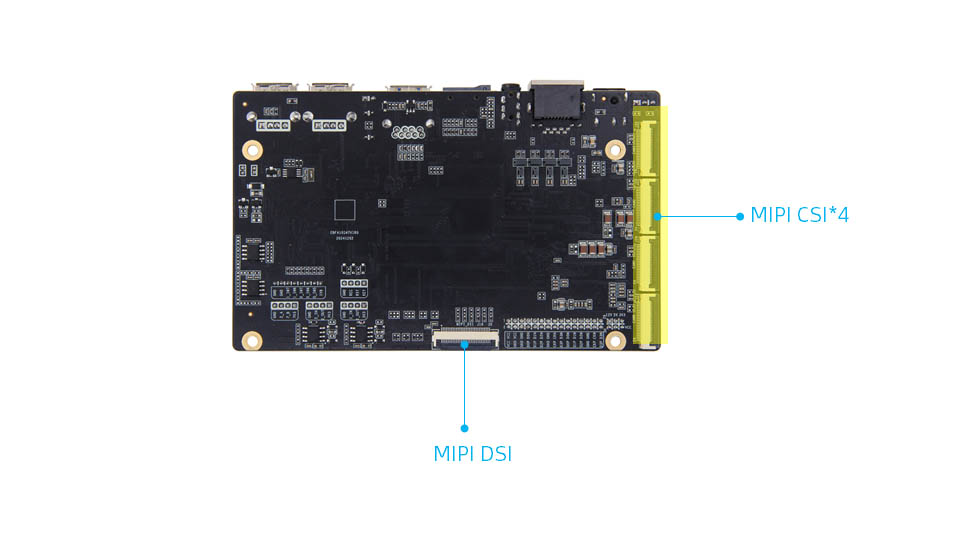

● MIPI-DSI: Antarmuka layar MIPI*1, antarmuka MIPIDSI dan LVDS digunakan kembali, dan standarnya adalah untuk terhubung ke layar LVDS. Jika Anda memilih untuk terhubung ke MIPIDSI, Anda perlu mengubah resistor

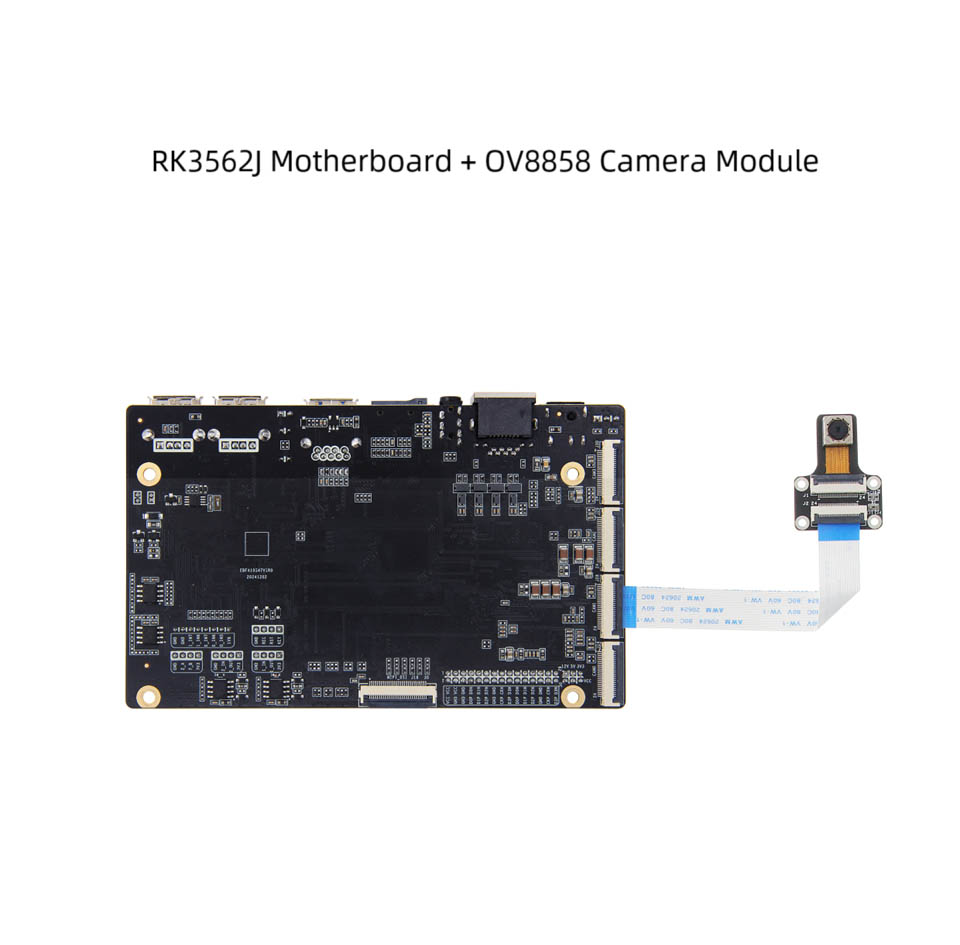

● MIPI-CSI: Antarmuka Kamera MIPI*4, dapat dicolokkan ke kamera IMX415/OV8858 toko (kombinasi default adalah kamera OV8858)

● Layar sentuh kapasitif: antarmuka layar sentuh LVD*1

● Lampu latar LCD: antarmuka lampu latar LVD*1

● Antarmuka Daya Layar: Antarmuka Pemilihan Tegangan LVDS*1

● USB2.0: Antarmuka hub USB*4

● USB3.0: Antarmuka USB OTG*1, default adalah mode perangkat, mode dapat dipilih melalui jumper cap

● WiFi: Modul WiFi6 Onboard, Model: AIC8800D40L

● Pemegang Kartu TF: Dukungan kartu micro SD (TF) untuk memulai sistem, hingga 512GB
