Papan Inti TC-PX30 Untuk Lubang Stempel
  • Papan Inti TC-PX30 Untuk Lubang StempelPapan Inti TC-PX30 Untuk Lubang Stempel
  • Papan Inti TC-PX30 Untuk Lubang StempelPapan Inti TC-PX30 Untuk Lubang Stempel
  • Papan Inti TC-PX30 Untuk Lubang StempelPapan Inti TC-PX30 Untuk Lubang Stempel
  • Papan Inti TC-PX30 Untuk Lubang StempelPapan Inti TC-PX30 Untuk Lubang Stempel
  • Papan Inti TC-PX30 Untuk Lubang StempelPapan Inti TC-PX30 Untuk Lubang Stempel
  • Papan Inti TC-PX30 Untuk Lubang StempelPapan Inti TC-PX30 Untuk Lubang Stempel

Papan Inti TC-PX30 Untuk Lubang Stempel

Papan Inti TC-PX30 Untuk Lubang Cap: Rockchip TC-PX30 SOM membutuhkan CPU Rockchip PX30 ( korteks A35 quad core), 1.3GHz, prosesor grafis mali-G31, dan mendukung OpenGL ES3.2, Vulkan 1.0, OpenCL2.0 untuk melaksanakan 1080p 60 fps H.264 dan H.265 video hardware decoding. Selain itu, TC-PX30 SOM dilengkapi dengan 1GB/2GB LPDDR3, 8GB/16GB/32GB eMMC penyimpanan berkecepatan tinggi, dan sistem manajemen daya dependen, dan kemampuan ekspansi jaringan, dan antarmuka yang kaya; Ini mendukung Android 8.1, Linux dan OS Ubuntu.

mengirimkan permintaan

Deskripsi Produk

Papan Inti Rockchip TC-PX30 (Sistem Lubang Stempel TC-PX30 pada Modul)

1. Papan Inti TC-PX30 Untuk Pengenalan Lubang Stempel
Papan Inti Rockchip TC-PX30 (Sistem Lubang Stempel TC-PX30 pada Modul)
TC-PX30 SOM menggunakan CPU Rockchip PX30 ( cortex A35 quad core), 1.3GHz, prosesor grafis mali-G31, dan mendukung OpenGL ES3.2, Vulkan 1.0, OpenCL2.0 untuk menjalankan 1080p 60 fps H.264 dan H.265 decoding perangkat keras video.

Selain itu, TC-PX30 SOM dilengkapi dengan 1GB/2GB LPDDR3, penyimpanan berkecepatan tinggi eMMC 8GB/16GB/32GB, dan sistem manajemen daya dependen, serta kemampuan ekspansi jaringan, dan antarmuka yang kaya; Ini mendukung Android 8.1, Linux dan OS Ubuntu.

Dan TC-PX30 SOM mengambil desain lubang cap, yang skalabilitasnya kuat, lebih dari 144PIN, dan 1,3Ghz. PCB-nya menggunakan desain emas imersi 6 lapis.
Fitur SOM TC-PX30:
lUkuran: 45mm * 45mm
lRK809 PMU memastikan itu bekerja secara stabil dan andal
lMendukung jenis eMMC, default 8GB eMMC
lSingle channel LPDDR3, default 1GB LPDDR3, dan 2GB opsional
lAndroid 8.1, Linux, dan OS Ubuntu
l144 PIN, termasuk CPU semua PIN
lMendukung pertunjukan tampilan ganda
papan inti dan papan pengembangan platform sumber terbuka thinkcore. Rangkaian lengkap solusi layanan kustomisasi perangkat keras dan perangkat lunak thinkcore berdasarkan Rockchip socs mendukung proses desain pelanggan, dari tahap pengembangan paling awal hingga produksi massal yang sukses.

Jasa Desain Papan
Membangun papan pembawa yang disesuaikan sesuai dengan kebutuhan pelanggan
Integrasi SoM kami di perangkat keras pengguna akhir untuk pengurangan biaya dan footprint yang lebih rendah serta memperpendek siklus pengembangan

Layanan Pengembangan Perangkat Lunak
Firmware, Driver Perangkat, BSP, Middleware
Porting ke lingkungan pengembangan yang berbeda
Integrasi ke platform target

Layanan Manufaktur
Pengadaan komponen
Kuantitas produksi dibangun
Pelabelan khusus
Solusi turn-key lengkap

Litbang Tertanam
Teknologi
– OS tingkat rendah: Android dan Linux, untuk menghadirkan perangkat keras Geniatech
– Porting driver: Untuk perangkat keras yang disesuaikan, membangun perangkat keras yang berfungsi di tingkat OS
– Alat keamanan dan otentik: Untuk memastikan perangkat keras bekerja dengan cara yang benar

2. Papan Inti TC-PX30 Untuk Parameter Lubang Stempel (Spesifikasi)

Parameter Struktur

Penampilan

lubang stempel

Ukuran

45mm * 45mm

nada PIN

1.2mm

Nomor PIN

144PIN

Lapisan

6 lapisan

Sistem konfigurasi

CPU

Rockchip PX30, Quad core A35 1.3GHz

RAM

Default 1GB LPDDR3, 2GB opsional

EMMC

4 GB/8 GB/16 GB/32 GB emmc opsional (default 8 GB)

IC daya

RK809

Parameter Antarmuka

Menampilkan

RGB〠LVDS〠keluaran MIPI

Menyentuh

Sentuhan kapasitif, usb atau port serial sentuh resistif

audio

Antarmuka AC97/IIS, mendukung perekaman dan pemutaran

Kartu SD

1 saluran keluaran SDIO

EMMC

antarmuka emmconboard, tidak ada keluaran PIN lainnya

Ethernet

100M byte Ethernet

USB HOST

1 saluran HOST2.0

USB OTG

1 saluranOTG2.0

UART

6 saluran port serial, mendukung kontrol yang mengalir

PWM

8 saluran keluaran PWM

IIC

4 saluran keluaran IIC

SPI

2 saluran keluaran SPI

ADC

3 saluran keluaran ADC

Kamera

1 saluran masukan MIPI CSI


3.TC-PX30 Core Board Untuk Fitur Dan Aplikasi Lubang Stempel
Papan Inti Rockchip TC-PX30 (Sistem Lubang Stempel TC-PX30 pada Modul)
Fitur SOM TC-PX30:
lUkuran: 45mm * 45mm
lRK809 PMU memastikan itu bekerja secara stabil dan andal
lMendukung jenis eMMC, default 8GB eMMC
lSingle channel LPDDR3, default 1GB LPDDR3, dan 2GB opsional
lAndroid 8.1, Linux, dan OS Ubuntu
l144 PIN, termasuk CPU semua PIN
lMendukung pertunjukan tampilan ganda

Skenario aplikasi
TC-PX30 cocok untuk peralatan AIOT, kontrol kendaraan, peralatan game, peralatan display komersial, peralatan medis, mesin penjual otomatis, komputer industri, dll.



4. Papan Inti TC-PX30 Untuk Detail Lubang Stempel

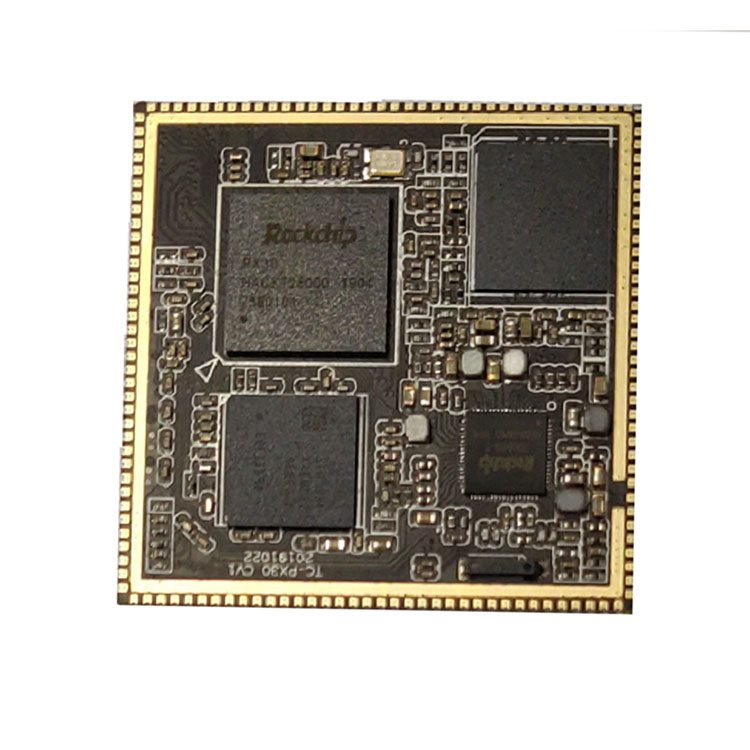

Papan Inti Rockchip TC-PX30 (Sistem Lubang Stempel TC-PX30 pada Modul) Tampilan depan

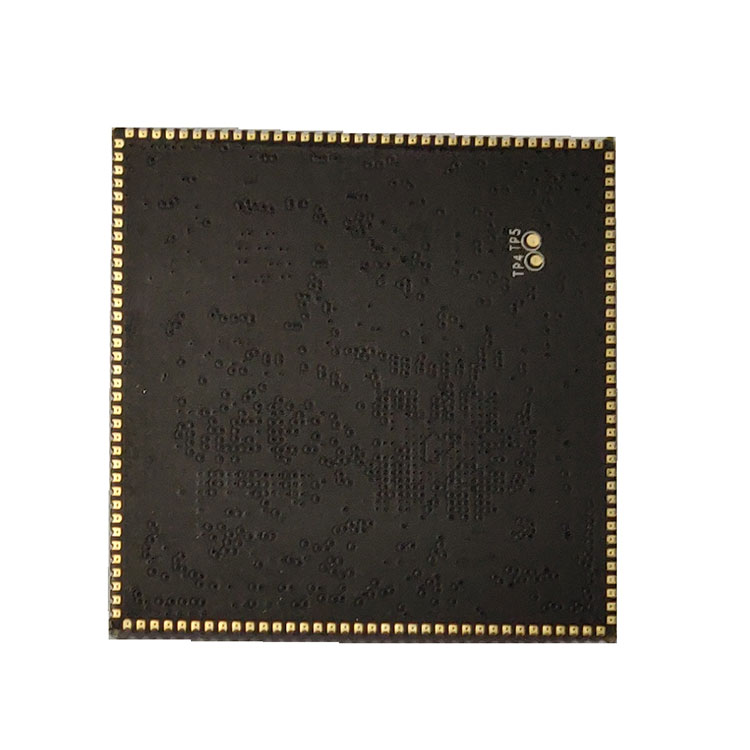

Papan Inti Rockchip TC-PX30 (Sistem Lubang Stempel TC-PX30 pada Modul) tampilan belakang



Papan Inti Rockchip TC-PX30 (Sistem Lubang Stempel TC-PX30 pada Modul) Bagan struktur



Penampilan Dewan Pengembangan
Informasi lebih lanjut tentang papan pengembangan TC-PX30, silakan referensi pengenalan papan pengembangan TC-PX30.



Papan pengembangan TC-PX30


5.TC-PX30 Core Board Untuk Kualifikasi Lubang Stempel
Pabrik produksi memiliki jalur penempatan otomatis yang diimpor oleh Yamaha, penyolderan gelombang selektif Essa Jerman, inspeksi pasta solder 3D-SPI, AOI, X-ray, stasiun pengerjaan ulang BGA dan peralatan lainnya, dan memiliki aliran proses dan manajemen kontrol kualitas yang ketat. Pastikan keandalan dan stabilitas papan inti.



6.Kirim, Pengiriman, dan Penyajian
Platform ARM yang saat ini diluncurkan oleh perusahaan kami termasuk solusi RK (Rockchip) dan Allwinner. Solusi RK termasuk RK3399, RK3288, PX30, RK3368, RV1126, RV1109, RK3568; Solusi Allwinner termasuk A64; bentuk produk termasuk papan inti, papan pengembangan, motherboard kontrol industri, papan terintegrasi kontrol industri dan produk lengkap. Ini banyak digunakan dalam tampilan komersial, mesin iklan, pemantauan gedung, terminal kendaraan, identifikasi cerdas, terminal IoT cerdas, AI, Aiot, industri, keuangan, bandara, bea cukai, polisi, rumah sakit, rumah pintar, pendidikan, elektronik konsumendll.
papan inti dan papan pengembangan platform sumber terbuka thinkcore. Rangkaian lengkap solusi layanan kustomisasi perangkat keras dan perangkat lunak thinkcore berdasarkan Rockchip socs mendukung proses desain pelanggan, dari tahap pengembangan paling awal hingga produksi massal yang sukses.

Jasa Desain Papan
Membangun papan pembawa yang disesuaikan sesuai dengan kebutuhan pelanggan
Integrasi SoM kami di perangkat keras pengguna akhir untuk pengurangan biaya dan footprint yang lebih rendah serta memperpendek siklus pengembangan

Layanan Pengembangan Perangkat Lunak
Firmware, Driver Perangkat, BSP, Middleware
Porting ke lingkungan pengembangan yang berbeda
Integrasi ke platform target

Layanan Manufaktur
Pengadaan komponen
Kuantitas produksi dibangun
Pelabelan khusus
Solusi turn-key lengkap

Litbang Tertanam
Teknologi
– OS tingkat rendah: Android dan Linux, untuk menghadirkan perangkat keras Geniatech
– Porting driver: Untuk perangkat keras yang disesuaikan, membangun perangkat keras yang berfungsi di tingkat OS
– Alat keamanan dan otentik: Untuk memastikan perangkat keras bekerja dengan cara yang benar

Informasi perangkat lunak dan perangkat keras
Papan inti menyediakan diagram skematik dan diagram nomor bit, papan bawah papan pengembangan menyediakan informasi perangkat keras seperti file sumber PCB, paket perangkat lunak SDK sumber terbuka, panduan pengguna, dokumen panduan, patch debugging, dll.

7.FAQ
1. Apakah Anda memiliki dukungan? Apa jenis dukungan teknis yang ada?
Balasan Thinkcore: Kami menyediakan kode sumber, diagram skematik, dan manual teknis untuk papan pengembangan papan inti.
Ya, dukungan teknis, Anda dapat mengajukan pertanyaan melalui email atau forum.

Lingkup dukungan teknis
1. Pahami sumber daya perangkat lunak dan perangkat keras apa yang disediakan di papan pengembangan
2. Bagaimana menjalankan program pengujian yang disediakan dan contoh untuk membuat papan pengembangan berjalan normal
3. Cara mengunduh dan memprogram sistem pembaruan
4. Tentukan apakah ada kesalahan. Masalah-masalah berikut tidak termasuk dalam lingkup dukungan teknis, hanya diskusi teknis yang disediakan
â‘´. Bagaimana memahami dan memodifikasi kode sumber, membongkar sendiri dan meniru papan sirkuit
⑵. Bagaimana mengkompilasi dan mentransplantasikan sistem operasi
⑶. Masalah yang dihadapi pengguna dalam pengembangan diri, yaitu masalah kustomisasi pengguna
Catatan: Kami mendefinisikan "kustomisasi" sebagai berikut: Untuk mewujudkan kebutuhan mereka sendiri, pengguna merancang, membuat atau memodifikasi sendiri kode program dan peralatan apa pun.

2. Bisakah Anda menerima pesanan?
Thinkcore menjawab:
Layanan yang kami sediakan: 1. Kustomisasi sistem; 2. Sistem menjahit; 3. Mendorong pengembangan; 4. Peningkatan firmware; 5. Desain skema perangkat keras; 6. Tata Letak PCB; 7. Peningkatan sistem; 8. Pembangunan lingkungan pembangunan; 9. Metode debugging aplikasi; 10. Metode pengujian. 11. Layanan yang lebih disesuaikan┉

3. Detail apa yang harus diperhatikan saat menggunakan papan inti android?
Produk apa pun, setelah periode penggunaan, akan memiliki beberapa masalah kecil semacam ini atau itu. Tentu saja, papan inti android tidak terkecuali, tetapi jika Anda memelihara dan menggunakannya dengan benar, perhatikan detailnya, dan banyak masalah dapat diselesaikan. Biasanya memperhatikan sedikit detail, Anda dapat membawa banyak kenyamanan bagi diri Anda sendiri! Saya yakin Anda pasti akan mau mencoba. .

Pertama-tama, saat menggunakan papan inti android, Anda perlu memperhatikan rentang tegangan yang dapat diterima oleh setiap antarmuka. Pada saat yang sama, pastikan kecocokan konektor dan arah positif dan negatif.

Kedua, penempatan dan transportasi papan inti android juga sangat penting. Itu perlu ditempatkan di lingkungan yang kering dan kelembaban rendah. Pada saat yang sama, perlu memperhatikan tindakan anti-statis. Dengan cara ini, papan inti android tidak akan rusak. Ini dapat menghindari korosi pada papan inti android karena kelembaban tinggi.


Ketiga, bagian internal papan inti android relatif rapuh, dan pemukulan atau tekanan yang berat dapat menyebabkan kerusakan pada komponen internal papan inti android atau pembengkokan PCB. sehingga. Cobalah untuk tidak membiarkan papan inti android terkena benda keras saat digunakan

4. Berapa banyak jenis paket yang umumnya tersedia untuk papan inti tertanam ARM?
Papan inti tertanam ARM adalah motherboard elektronik yang mengemas dan merangkum fungsi inti PC atau tablet. Sebagian besar papan inti tertanam ARM mengintegrasikan CPU, perangkat penyimpanan, dan pin, yang terhubung ke backplane pendukung melalui pin untuk mewujudkan chip sistem di bidang tertentu. Orang sering menyebut sistem seperti itu sebagai komputer mikro chip tunggal, tetapi seharusnya lebih tepat disebut sebagai platform pengembangan tertanam.

Karena papan inti mengintegrasikan fungsi umum inti, ia memiliki keserbagunaan sehingga papan inti dapat menyesuaikan berbagai bidang belakang yang berbeda, yang sangat meningkatkan efisiensi pengembangan motherboard. Karena papan inti tertanam ARM dipisahkan sebagai modul independen, itu juga mengurangi kesulitan pengembangan, meningkatkan keandalan, stabilitas dan pemeliharaan sistem, mempercepat waktu ke pasar, layanan teknis profesional, dan mengoptimalkan biaya produk. Hilangnya fleksibilitas.

Tiga karakteristik utama dari papan inti ARM adalah: konsumsi daya yang rendah dan fungsi yang kuat, set instruksi ganda 16-bit/32-bit/64-bit dan banyak mitra. Ukuran kecil, konsumsi daya rendah, biaya rendah, kinerja tinggi; mendukung set instruksi ganda Thumb (16-bit)/ARM (32-bit), kompatibel dengan perangkat 8-bit/16-bit; sejumlah besar register digunakan, dan kecepatan eksekusi instruksi lebih cepat; Sebagian besar operasi data diselesaikan dalam register; mode pengalamatan fleksibel dan sederhana, dan efisiensi eksekusi tinggi; panjang instruksi adalah tetap.

Produk papan inti tertanam seri AMR Si NuclearTeknologi memanfaatkan keunggulan platform ARM ini dengan baik. Komponen CPU CPU adalah bagian terpenting dari papan inti, yang terdiri dari unit aritmatika dan pengontrol. Jika papan inti RK3399 membandingkan komputer dengan seseorang, maka CPU adalah jantungnya, dan peran pentingnya dapat dilihat dari sini. Apa pun jenis CPU, struktur internalnya dapat diringkas menjadi tiga bagian: unit kontrol, unit logika, dan unit penyimpanan.

Ketiga bagian ini saling berkoordinasi untuk menganalisis, menilai, menghitung, dan mengontrol kerja terkoordinasi dari berbagai bagian komputer.

Memori Memori adalah komponen yang digunakan untuk menyimpan program dan data. Untuk komputer, hanya dengan memori yang dapat memiliki fungsi memori untuk memastikan operasi normal. Ada banyak jenis penyimpanan, yang dapat dibagi menjadi penyimpanan utama dan penyimpanan tambahan sesuai dengan penggunaannya. Penyimpanan utama juga disebut penyimpanan internal (disebut sebagai memori), dan penyimpanan tambahan juga disebut penyimpanan eksternal (disebut sebagai penyimpanan eksternal). Penyimpanan eksternal biasanya berupa media magnetik atau optical disk, seperti hard disk, floppy disk, kaset, CD, dll, yang dapat menyimpan informasi dalam waktu yang lama dan tidak mengandalkan listrik untuk menyimpan informasi, tetapi digerakkan oleh komponen mekanis, yaitu kecepatannya jauh lebih lambat daripada CPU.

Memori mengacu pada komponen penyimpanan pada motherboard. Ini adalah komponen yang langsung berkomunikasi dengan CPU dan menggunakannya untuk menyimpan data. Ini menyimpan data dan program yang sedang digunakan (yaitu, dalam eksekusi). Esensi fisiknya adalah satu atau lebih kelompok. Sirkuit terintegrasi dengan fungsi input dan output data dan penyimpanan data. Memori hanya digunakan untuk menyimpan program dan data sementara. Begitu listrik dimatikan atau terjadi pemadaman listrik, program dan data di dalamnya akan hilang.

Ada tiga opsi untuk koneksi antara papan inti dan papan bawah: konektor papan-ke-papan, jari emas, dan lubang stempel. Jika solusi konektor board-to-board diadopsi, keuntungannya adalah: mudah dicolokkan dan dicabut. Tetapi ada kekurangan sebagai berikut: 1. Kinerja seismik yang buruk. Konektor papan-ke-papan mudah dilonggarkan oleh getaran, yang akan membatasi penerapan papan inti pada produk otomotif. Untuk memperbaiki papan inti, metode seperti mengeluarkan lem, memasang sekrup, menyolder kawat tembaga, memasang klip plastik, dan menekuk penutup pelindung dapat digunakan. Namun, masing-masing dari mereka akan mengekspos banyak kekurangan selama produksi massal, yang mengakibatkan peningkatan tingkat cacat.

2. Tidak dapat digunakan untuk produk tipis dan ringan. Jarak antara papan inti dan pelat bawah juga meningkat menjadi setidaknya 5mm, dan papan inti seperti itu tidak dapat digunakan untuk mengembangkan produk tipis dan ringan.

3. Operasi plug-in kemungkinan akan menyebabkan kerusakan internal pada PCBA. Area papan inti sangat besar. Ketika kita menarik keluar papan inti, pertama-tama kita harus mengangkat satu sisi dengan kekuatan, dan kemudian menarik sisi lainnya. Dalam proses ini, deformasi papan inti PCB tidak dapat dihindari, yang dapat menyebabkan pengelasan. Cedera internal seperti retak titik. Sambungan solder yang retak tidak akan menyebabkan masalah dalam jangka pendek, tetapi dalam penggunaan jangka panjang, sambungan tersebut secara bertahap dapat menjadi kurang kontak karena getaran, oksidasi, dan alasan lainnya, membentuk sirkuit terbuka dan menyebabkan kegagalan sistem.

4. Tingkat cacat produksi massal patch tinggi. Konektor board-to-board dengan ratusan pin sangat panjang, dan kesalahan kecil antara konektor dan PCB akan menumpuk. Pada tahap penyolderan reflow selama produksi massal, tegangan internal dihasilkan antara PCB dan konektor, dan tegangan internal ini terkadang menarik dan merusak PCB.

5. Kesulitan dalam pengujian selama produksi massal. Bahkan jika konektor papan-ke-papan dengan jarak 0,8 mm digunakan, masih tidak mungkin untuk langsung menghubungi konektor dengan bidal, yang membawa kesulitan pada desain dan pembuatan perlengkapan uji. Meskipun tidak ada kesulitan yang tidak dapat diatasi, semua kesulitan pada akhirnya akan dimanifestasikan sebagai peningkatan biaya, dan wol harus berasal dari domba.

Jika solusi jari emas diadopsi, keuntungannya adalah: 1. Sangat nyaman untuk memasang dan mencabut. 2. Biaya teknologi jari emas sangat rendah dalam produksi massal.

Kekurangannya adalah: 1. Karena bagian jari emas perlu dilapis emas, harga proses jari emas sangat mahal ketika outputnya rendah. Proses produksi pabrik PCB murah tidak cukup baik. Ada banyak masalah dengan papan dan kualitas produk tidak dapat dijamin. 2. Tidak dapat digunakan untuk produk tipis dan ringan seperti konektor board-to-board. 3. Papan bawah membutuhkan slot kartu grafis notebook berkualitas tinggi, yang meningkatkan biaya produk.

Jika skema lubang stempel diadopsi, kerugiannya adalah: 1. Sulit untuk dibongkar. 2. Area papan inti terlalu besar, dan ada risiko deformasi setelah penyolderan reflow, dan penyolderan manual ke papan bawah mungkin diperlukan. Semua kekurangan dari dua skema pertama tidak ada lagi.

5. Maukah Anda memberi tahu saya waktu pengiriman papan inti?
Thinkcore menjawab: Pesanan sampel batch kecil, jika ada stok, pembayaran akan dikirim dalam waktu tiga hari. Pesanan dalam jumlah besar atau pesanan khusus dapat dikirim dalam waktu 35 hari dalam keadaan normal
