Rockchip TC-RV1126 USB AI camera (UVC camera module), dilengkapi dengan Rockchip 32-bit low-power high computing power AI proceeor RV1126, dilengkapi dengan 8 juta Ultra HD camera sensor imx415;
Antarmuka USB typec, mendukung protokol UVC / UAC standar, driver gratis, plug and play; Mendukung sistem Windows/Android/Linux/Mac OS. Resolusi efektif hingga 3840 * 2160, mendukung akuisisi audio dan video, hingga 4K @ 30fps.

mengirimkan permintaan

Deskripsi Produk

Kamera AI USB TC-RV1126 (modul kamera UVC)

1.RV1126 USB AI Camera Module Board Sony IMX415 PCB Board 4K 8MP Pendahuluan
Kamera AI USB TC-RV1126 (modul kamera UVC), dilengkapi dengan Rockchip 32-bit low-power high computing power AI proceeor RV1126, dilengkapi dengan 8 juta Ultra HD camera sensor imx415;

Antarmuka USB typec, mendukung protokol UVC / UAC standar, driver gratis, plug and play; Mendukung sistem Windows/Android/Linux/Mac OS. Resolusi efektif hingga 3840 * 2160, mendukung akuisisi audio dan video, hingga 4K @ 30fps.

Ini dapat digunakan secara luas dalam pengajaran online, siaran langsung, konferensi video, obrolan video, dan perangkat eksternal TV cerdas.

Ini adalah kit tingkat produk, tambahkan cangkang adalah produk jadi; Itu dapat disesuaikan, seperti sesuai dengan persyaratan papan shell pelanggan, lensa khusus, debugging ISP, bantuan untuk melakukan sertifikasi, dll
papan inti dan papan pengembangan platform sumber terbuka thinkcore. Rangkaian lengkap solusi layanan kustomisasi perangkat keras dan perangkat lunak thinkcore berdasarkan Rockchip socs mendukung proses desain pelanggan, dari tahap pengembangan paling awal hingga produksi massal yang sukses.

Jasa Desain Papan
Membangun papan pembawa yang disesuaikan sesuai dengan kebutuhan pelanggan
Integrasi SoM kami di perangkat keras pengguna akhir untuk pengurangan biaya dan footprint yang lebih rendah serta memperpendek siklus pengembangan

Layanan Pengembangan Perangkat Lunak
Firmware, Driver Perangkat, BSP, Middleware
Porting ke lingkungan pengembangan yang berbeda
Integrasi ke platform target

Layanan Manufaktur
Pengadaan komponen
Kuantitas produksi dibangun
Pelabelan khusus
Solusi turn-key lengkap

Litbang Tertanam
Teknologi
– OS tingkat rendah: Android dan Linux, untuk menghadirkan perangkat keras Geniatech
– Porting driver: Untuk perangkat keras yang disesuaikan, membangun perangkat keras yang berfungsi di tingkat OS
– Alat keamanan dan otentik: Untuk memastikan perangkat keras bekerja dengan cara yang benar

2.RV1126 USB AI Kamera Modul Papan Sony IMX415 Papan PCB 4K 8MP Parameter (Spesifikasi)

Fungsi dasar

Perekaman video untuk Ultra HD 4K

Pemotretan gambar piksel 800W

Pengambilan mikrofon yang bagus untuk menangkap suara yang lebih autentik

Format transmisi H264 / h265, penundaan lebih rendah

Chip fotosensitif Sony CMOS Detail lebih jelas

Kekuatan kalkulasi NPU 2.0T (mendukung AI)

Sudut lebar, penyesuaian multi sudut

Mendukung fungsi koreksi distorsi LDC

Beberapa opsi instalasi untuk memenuhi kebutuhan Anda yang berbeda

Protokol dan antarmuka standar, pasang dan mainkan

Spesifikasi utama

Model produk

TC-RV1126 USB_AI_Camera

Sensor gambar

IMX415 1/2.8 inci Starvis, Starlight night vision

Tingkat transmisi maksimum

[email protected]

Resolusi dukungan

3840x2160〠1920x1080〠1600x896〠1280x720〠960x540〠640x480〠640x360〠320x240

Aplikasi

pengajaran online, siaran langsung, konferensi video, obrolan video, dan perangkat eksternal TV cerdas

Aplikasi piranti lunak

Tiktok langsung, mitra siaran langsung, pendamping ikan hidup, YY langsung, mitra Kwai, OBS, QQ, QQ perusahaan, WeChat, WeChat perusahaan, buku terbang, konferensi Tencent, memaku, aplikasi kamera win10, amcap, konferensi video yang menarik,

Welink cloud Huawei, konferensi cloud haoshitong, potplayer, Skype, MindLinker, TalkLine, Cals in

Format keluaran gambar

YUV/MJPEG/Smart H.264/Smart H.265

Mikropon

Mikrofon stereo 2 arah Jarak pengambilan:5m

tegangan kerja

[email protected]

Antarmuka

Tipe-C

Kompatibilitas sistem

Windows/Android/Linux/Mac OS

Perjanjian dukungan

UVC2.0/UAC1.1

Fitur RV1126

CPU

Rockchip RV1126 Quad-core A7,14nm,1.5GHz

DDR3

2 x DDR3(128M*16)

KILATAN

1G Bit SPI Nand

NPU

2.0 Atasan

ISP

14M ISP

Spesifikasi lensa

Mode pemfokusan

Fokus tetap

Spasi EFL)

3.38mm

Piksel pencitraan

8 juta

bukaan dari

bukaan FNO)

F2.2

Perspektif lapangan,

Diagonal/tingkat/vertikal

85,8°/77,5°/48,8°



Struktur optik

6G+IR

Distorsi optik

≤17,8%


3.RV1126 USB AI Camera Module Board Sony IMX415 PCB Board 4K 8MP Fitur Dan Aplikasi
Kamera AI USB TC-RV1126 (modul kamera UVC) USB typec interface, mendukung protokol UVC / UAC standar, driver gratis, plug and play; Mendukung sistem Windows/Android/Linux/Mac OS. Resolusi efektif hingga 3840 * 2160, mendukung akuisisi audio dan video, hingga 4K @ 30fps.

Skenario aplikasi
Ini dapat digunakan secara luas dalam pengajaran online, siaran langsung, konferensi video, obrolan video, dan perangkat eksternal TV cerdas.



4.RV1126 USB AI Kamera Modul Papan Sony IMX415 Papan PCB Rincian 4K 8MP

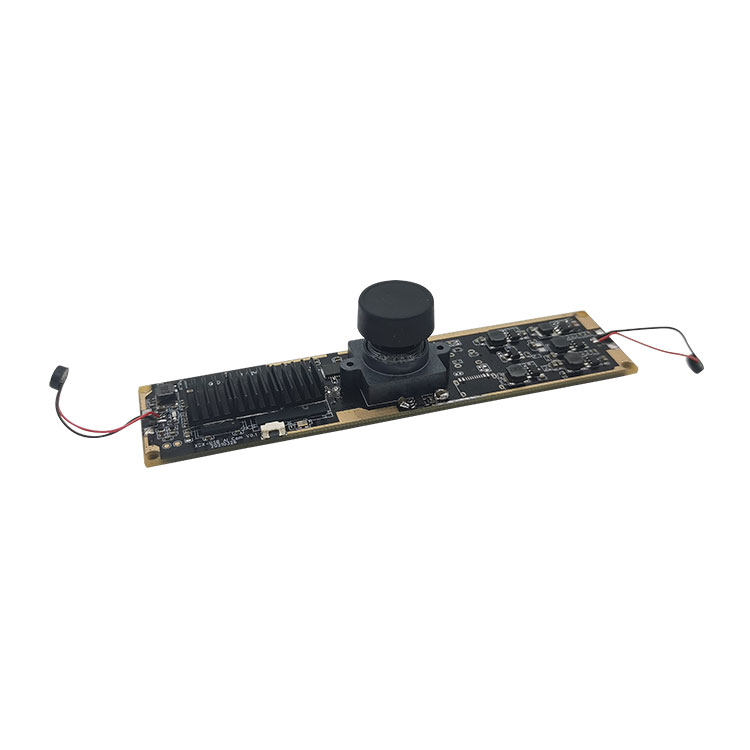

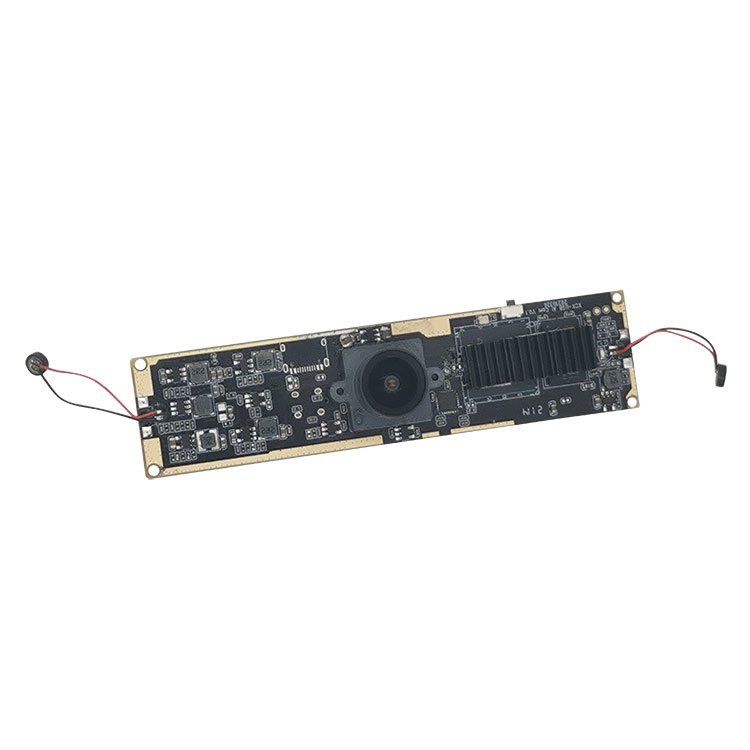

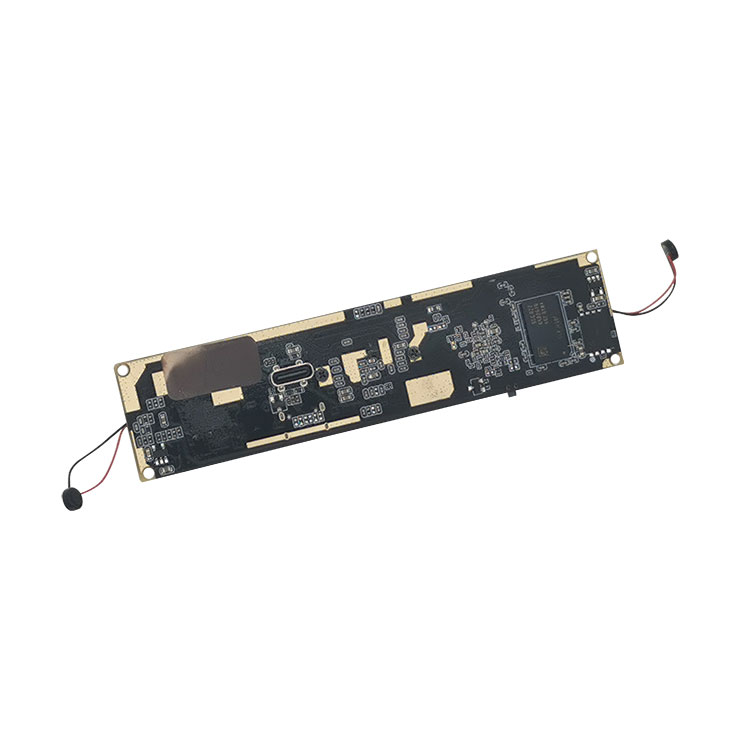

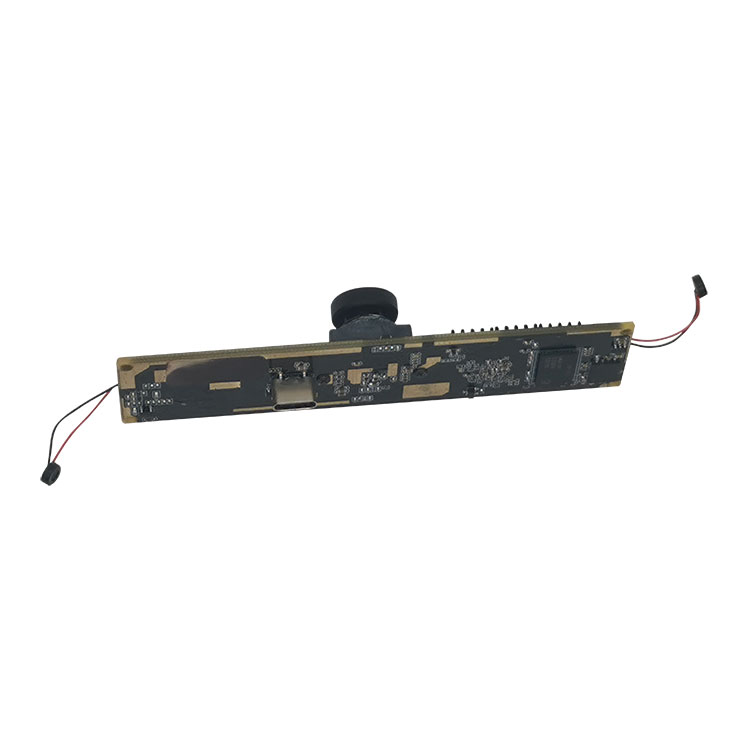

Kamera TC-RV1126 USB AI (modul kamera UVC) untuk lubang cap Tampilan depan



TC-RV1126 AI Core Board untuk lubang cap Tampilan depan



5.RV1126 USB AI Kamera Modul Papan Sony IMX415 Papan PCB 4K 8MP Kualifikasi
Pabrik produksi memiliki jalur penempatan otomatis yang diimpor oleh Yamaha, penyolderan gelombang selektif Essa Jerman, inspeksi pasta solder 3D-SPI, AOI, X-ray, stasiun pengerjaan ulang BGA dan peralatan lainnya, dan memiliki aliran proses dan manajemen kontrol kualitas yang ketat. Pastikan keandalan dan stabilitas papan inti.



6.Kirim, Pengiriman, dan Penyajian
Platform ARM yang saat ini diluncurkan oleh perusahaan kami termasuk solusi RK (Rockchip) dan Allwinner. Solusi RK termasuk RK3399, RK3288, PX30, RK3368, RV1126, RV1109, RK3568; Solusi Allwinner termasuk A64; bentuk produk termasuk papan inti, papan pengembangan, motherboard kontrol industri, papan terintegrasi kontrol industri dan produk lengkap. Ini banyak digunakan dalam tampilan komersial, mesin iklan, pemantauan gedung, terminal kendaraan, identifikasi cerdas, terminal IoT cerdas, AI, Aiot, industri, keuangan, bandara, bea cukai, polisi, rumah sakit, rumah pintar, pendidikan, elektronik konsumendll.
papan inti dan papan pengembangan platform sumber terbuka thinkcore. Rangkaian lengkap solusi layanan kustomisasi perangkat keras dan perangkat lunak thinkcore berdasarkan Rockchip socs mendukung proses desain pelanggan, dari tahap pengembangan paling awal hingga produksi massal yang sukses.

Jasa Desain Papan
Membangun papan pembawa yang disesuaikan sesuai dengan kebutuhan pelanggan
Integrasi SoM kami di perangkat keras pengguna akhir untuk pengurangan biaya dan footprint yang lebih rendah serta memperpendek siklus pengembangan

Layanan Pengembangan Perangkat Lunak
Firmware, Driver Perangkat, BSP, Middleware
Porting ke lingkungan pengembangan yang berbeda
Integrasi ke platform target

Layanan Manufaktur
Pengadaan komponen
Kuantitas produksi dibangun
Pelabelan khusus
Solusi turn-key lengkap

Litbang Tertanam
Teknologi
– OS tingkat rendah: Android dan Linux, untuk menghadirkan perangkat keras Geniatech
– Porting driver: Untuk perangkat keras yang disesuaikan, membangun perangkat keras yang berfungsi di tingkat OS
– Alat keamanan dan otentik: Untuk memastikan perangkat keras bekerja dengan cara yang benar

Informasi perangkat lunak dan perangkat keras
Papan inti menyediakan diagram skematik dan diagram nomor bit, papan bawah papan pengembangan menyediakan informasi perangkat keras seperti file sumber PCB, paket perangkat lunak SDK sumber terbuka, panduan pengguna, dokumen panduan, patch debugging, dll.

7.FAQ
1. Apakah Anda memiliki dukungan? Apa jenis dukungan teknis yang ada?
Balasan Thinkcore: Kami menyediakan kode sumber, diagram skematik, dan manual teknis untuk papan pengembangan papan inti.
Ya, dukungan teknis, Anda dapat mengajukan pertanyaan melalui email atau forum.

Lingkup dukungan teknis
1. Pahami sumber daya perangkat lunak dan perangkat keras apa yang disediakan di papan pengembangan
2. Bagaimana menjalankan program pengujian yang disediakan dan contoh untuk membuat papan pengembangan berjalan normal
3. Cara mengunduh dan memprogram sistem pembaruan
4. Tentukan apakah ada kesalahan. Masalah-masalah berikut tidak termasuk dalam lingkup dukungan teknis, hanya diskusi teknis yang disediakan
â‘´. Bagaimana memahami dan memodifikasi kode sumber, membongkar sendiri dan meniru papan sirkuit
⑵. Bagaimana mengkompilasi dan mentransplantasikan sistem operasi
⑶. Masalah yang dihadapi pengguna dalam pengembangan diri, yaitu masalah kustomisasi pengguna
Catatan: Kami mendefinisikan "kustomisasi" sebagai berikut: Untuk mewujudkan kebutuhan mereka sendiri, pengguna merancang, membuat atau memodifikasi sendiri kode program dan peralatan apa pun.

2. Bisakah Anda menerima pesanan?
Thinkcore menjawab:
Layanan yang kami sediakan: 1. Kustomisasi sistem; 2. Sistem menjahit; 3. Mendorong pengembangan; 4. Peningkatan firmware; 5. Desain skema perangkat keras; 6. Tata Letak PCB; 7. Peningkatan sistem; 8. Pembangunan lingkungan pembangunan; 9. Metode debugging aplikasi; 10. Metode pengujian. 11. Layanan yang lebih disesuaikan┉

3. Detail apa yang harus diperhatikan saat menggunakan papan inti android?
Produk apa pun, setelah periode penggunaan, akan memiliki beberapa masalah kecil semacam ini atau itu. Tentu saja, papan inti android tidak terkecuali, tetapi jika Anda memelihara dan menggunakannya dengan benar, perhatikan detailnya, dan banyak masalah dapat diselesaikan. Biasanya memperhatikan sedikit detail, Anda dapat membawa banyak kenyamanan bagi diri Anda sendiri! Saya yakin Anda pasti akan mau mencoba. .

Pertama-tama, saat menggunakan papan inti android, Anda perlu memperhatikan rentang tegangan yang dapat diterima oleh setiap antarmuka. Pada saat yang sama, pastikan kecocokan konektor dan arah positif dan negatif.

Kedua, penempatan dan transportasi papan inti android juga sangat penting. Itu perlu ditempatkan di lingkungan yang kering dan kelembaban rendah. Pada saat yang sama, perlu memperhatikan tindakan anti-statis. Dengan cara ini, papan inti android tidak akan rusak. Ini dapat menghindari korosi pada papan inti android karena kelembaban tinggi.


Ketiga, bagian internal papan inti android relatif rapuh, dan pemukulan atau tekanan yang berat dapat menyebabkan kerusakan pada komponen internal papan inti android atau pembengkokan PCB. sehingga. Cobalah untuk tidak membiarkan papan inti android terkena benda keras saat digunakan

4. Berapa banyak jenis paket yang umumnya tersedia untuk papan inti tertanam ARM?
Papan inti tertanam ARM adalah motherboard elektronik yang mengemas dan merangkum fungsi inti PC atau tablet. Sebagian besar papan inti tertanam ARM mengintegrasikan CPU, perangkat penyimpanan, dan pin, yang terhubung ke backplane pendukung melalui pin untuk mewujudkan chip sistem di bidang tertentu. Orang sering menyebut sistem seperti itu sebagai komputer mikro chip tunggal, tetapi seharusnya lebih tepat disebut sebagai platform pengembangan tertanam.

Karena papan inti mengintegrasikan fungsi umum inti, ia memiliki keserbagunaan sehingga papan inti dapat menyesuaikan berbagai bidang belakang yang berbeda, yang sangat meningkatkan efisiensi pengembangan motherboard. Karena papan inti tertanam ARM dipisahkan sebagai modul independen, itu juga mengurangi kesulitan pengembangan, meningkatkan keandalan, stabilitas dan pemeliharaan sistem, mempercepat waktu ke pasar, layanan teknis profesional, dan mengoptimalkan biaya produk. Hilangnya fleksibilitas.

Tiga karakteristik utama dari papan inti ARM adalah: konsumsi daya yang rendah dan fungsi yang kuat, set instruksi ganda 16-bit/32-bit/64-bit dan banyak mitra. Ukuran kecil, konsumsi daya rendah, biaya rendah, kinerja tinggi; mendukung set instruksi ganda Thumb (16-bit)/ARM (32-bit), kompatibel dengan perangkat 8-bit/16-bit; sejumlah besar register digunakan, dan kecepatan eksekusi instruksi lebih cepat; Sebagian besar operasi data diselesaikan dalam register; mode pengalamatan fleksibel dan sederhana, dan efisiensi eksekusi tinggi; panjang instruksi adalah tetap.

Produk papan inti tertanam seri AMR Si NuclearTeknologi memanfaatkan keunggulan platform ARM ini dengan baik. Komponen CPU CPU adalah bagian terpenting dari papan inti, yang terdiri dari unit aritmatika dan pengontrol. Jika papan inti RK3399 membandingkan komputer dengan seseorang, maka CPU adalah jantungnya, dan peran pentingnya dapat dilihat dari sini. Apa pun jenis CPU, struktur internalnya dapat diringkas menjadi tiga bagian: unit kontrol, unit logika, dan unit penyimpanan.

Ketiga bagian ini saling berkoordinasi untuk menganalisis, menilai, menghitung, dan mengontrol kerja terkoordinasi dari berbagai bagian komputer.

Memori Memori adalah komponen yang digunakan untuk menyimpan program dan data. Untuk komputer, hanya dengan memori yang dapat memiliki fungsi memori untuk memastikan operasi normal. Ada banyak jenis penyimpanan, yang dapat dibagi menjadi penyimpanan utama dan penyimpanan tambahan sesuai dengan penggunaannya. Penyimpanan utama juga disebut penyimpanan internal (disebut sebagai memori), dan penyimpanan tambahan juga disebut penyimpanan eksternal (disebut sebagai penyimpanan eksternal). Penyimpanan eksternal biasanya berupa media magnetik atau optical disk, seperti hard disk, floppy disk, kaset, CD, dll, yang dapat menyimpan informasi dalam waktu yang lama dan tidak mengandalkan listrik untuk menyimpan informasi, tetapi digerakkan oleh komponen mekanis, yaitu kecepatannya jauh lebih lambat daripada CPU.

Memori mengacu pada komponen penyimpanan pada motherboard. Ini adalah komponen yang langsung berkomunikasi dengan CPU dan menggunakannya untuk menyimpan data. Ini menyimpan data dan program yang sedang digunakan (yaitu, dalam eksekusi). Esensi fisiknya adalah satu atau lebih kelompok. Sirkuit terintegrasi dengan fungsi input dan output data dan penyimpanan data. Memori hanya digunakan untuk menyimpan program dan data sementara. Begitu listrik dimatikan atau terjadi pemadaman listrik, program dan data di dalamnya akan hilang.

Ada tiga opsi untuk koneksi antara papan inti dan papan bawah: konektor papan-ke-papan, jari emas, dan lubang stempel. Jika solusi konektor board-to-board diadopsi, keuntungannya adalah: mudah dicolokkan dan dicabut. Tetapi ada kekurangan sebagai berikut: 1. Kinerja seismik yang buruk. Konektor papan-ke-papan mudah dilonggarkan oleh getaran, yang akan membatasi penerapan papan inti pada produk otomotif. Untuk memperbaiki papan inti, metode seperti mengeluarkan lem, memasang sekrup, menyolder kawat tembaga, memasang klip plastik, dan menekuk penutup pelindung dapat digunakan. Namun, masing-masing dari mereka akan mengekspos banyak kekurangan selama produksi massal, yang mengakibatkan peningkatan tingkat cacat.

2. Tidak dapat digunakan untuk produk tipis dan ringan. Jarak antara papan inti dan pelat bawah juga meningkat menjadi setidaknya 5mm, dan papan inti seperti itu tidak dapat digunakan untuk mengembangkan produk tipis dan ringan.

3. Operasi plug-in kemungkinan akan menyebabkan kerusakan internal pada PCBA. Area papan inti sangat besar. Ketika kita menarik keluar papan inti, pertama-tama kita harus mengangkat satu sisi dengan kekuatan, dan kemudian menarik sisi lainnya. Dalam proses ini, deformasi papan inti PCB tidak dapat dihindari, yang dapat menyebabkan pengelasan. Cedera internal seperti retak titik. Sambungan solder yang retak tidak akan menyebabkan masalah dalam jangka pendek, tetapi dalam penggunaan jangka panjang, sambungan tersebut secara bertahap dapat menjadi kurang kontak karena getaran, oksidasi, dan alasan lainnya, membentuk sirkuit terbuka dan menyebabkan kegagalan sistem.

4. Tingkat cacat produksi massal patch tinggi. Konektor board-to-board dengan ratusan pin sangat panjang, dan kesalahan kecil antara konektor dan PCB akan menumpuk. Pada tahap penyolderan reflow selama produksi massal, tegangan internal dihasilkan antara PCB dan konektor, dan tegangan internal ini terkadang menarik dan merusak PCB.

5. Kesulitan dalam pengujian selama produksi massal. Bahkan jika konektor papan-ke-papan dengan jarak 0,8 mm digunakan, masih tidak mungkin untuk langsung menghubungi konektor dengan bidal, yang membawa kesulitan pada desain dan pembuatan perlengkapan uji. Meskipun tidak ada kesulitan yang tidak dapat diatasi, semua kesulitan pada akhirnya akan dimanifestasikan sebagai peningkatan biaya, dan wol harus berasal dari domba.

Jika solusi jari emas diadopsi, keuntungannya adalah: 1. Sangat nyaman untuk memasang dan mencabut. 2. Biaya teknologi jari emas sangat rendah dalam produksi massal.

Kekurangannya adalah: 1. Karena bagian jari emas perlu dilapis emas, harga proses jari emas sangat mahal ketika outputnya rendah. Proses produksi pabrik PCB murah tidak cukup baik. Ada banyak masalah dengan papan dan kualitas produk tidak dapat dijamin. 2. Tidak dapat digunakan untuk produk tipis dan ringan seperti konektor board-to-board. 3. Papan bawah membutuhkan slot kartu grafis notebook berkualitas tinggi, yang meningkatkan biaya produk.

Jika skema lubang stempel diadopsi, kerugiannya adalah: 1. Sulit untuk dibongkar. 2. Area papan inti terlalu besar, dan ada risiko deformasi setelah penyolderan reflow, dan penyolderan manual ke papan bawah mungkin diperlukan. Semua kekurangan dari dua skema pertama tidak ada lagi.

5. Maukah Anda memberi tahu saya waktu pengiriman papan inti?
Thinkcore menjawab: Pesanan sampel batch kecil, jika ada stok, pembayaran akan dikirim dalam waktu tiga hari. Pesanan dalam jumlah besar atau pesanan khusus dapat dikirim dalam waktu 35 hari dalam keadaan normal
