Dewan RV1106 untuk pemrosesan visi Motherboard AI Linux untuk IoT, ThinkCore Technology Co., Ltd. adalah perusahaan teknis yang berfokus pada penelitian dan pengembangan perangkat keras tertanam, desain, produksi dan penjualan. Motherboard Rockchip RV1106 ini terdiri dari RV1106 Core Board dan Carrier Board, dapat banyak digunakan dalam pengembangan rumah pintar, pemantauan keamanan, otomatisasi industri, elektronik konsumen, Internet of Things (IoT), pendidikan dan hiburan dan bidang lainnya.
Dewan TP-RV1106 terutama ditujukan untuk pembuat dan pengembang entry-level yang tertanam, dan dapat digunakan untuk pengembangan di berbagai bidang seperti rumah pintar, pemantauan keamanan, otomatisasi industri, elektronik konsumen, internet hal-hal, pendidikan dan hiburan.

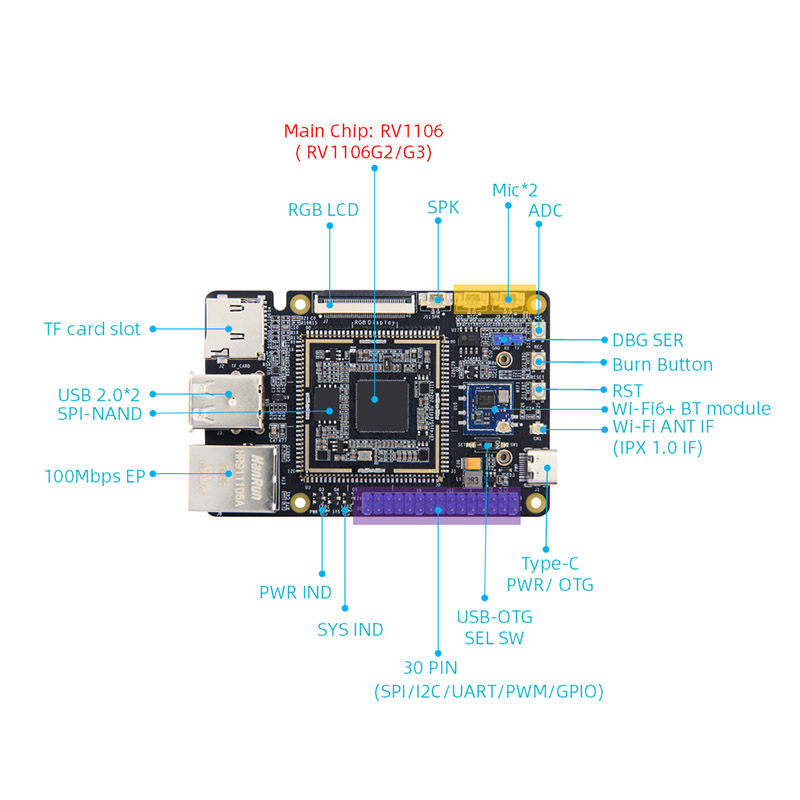

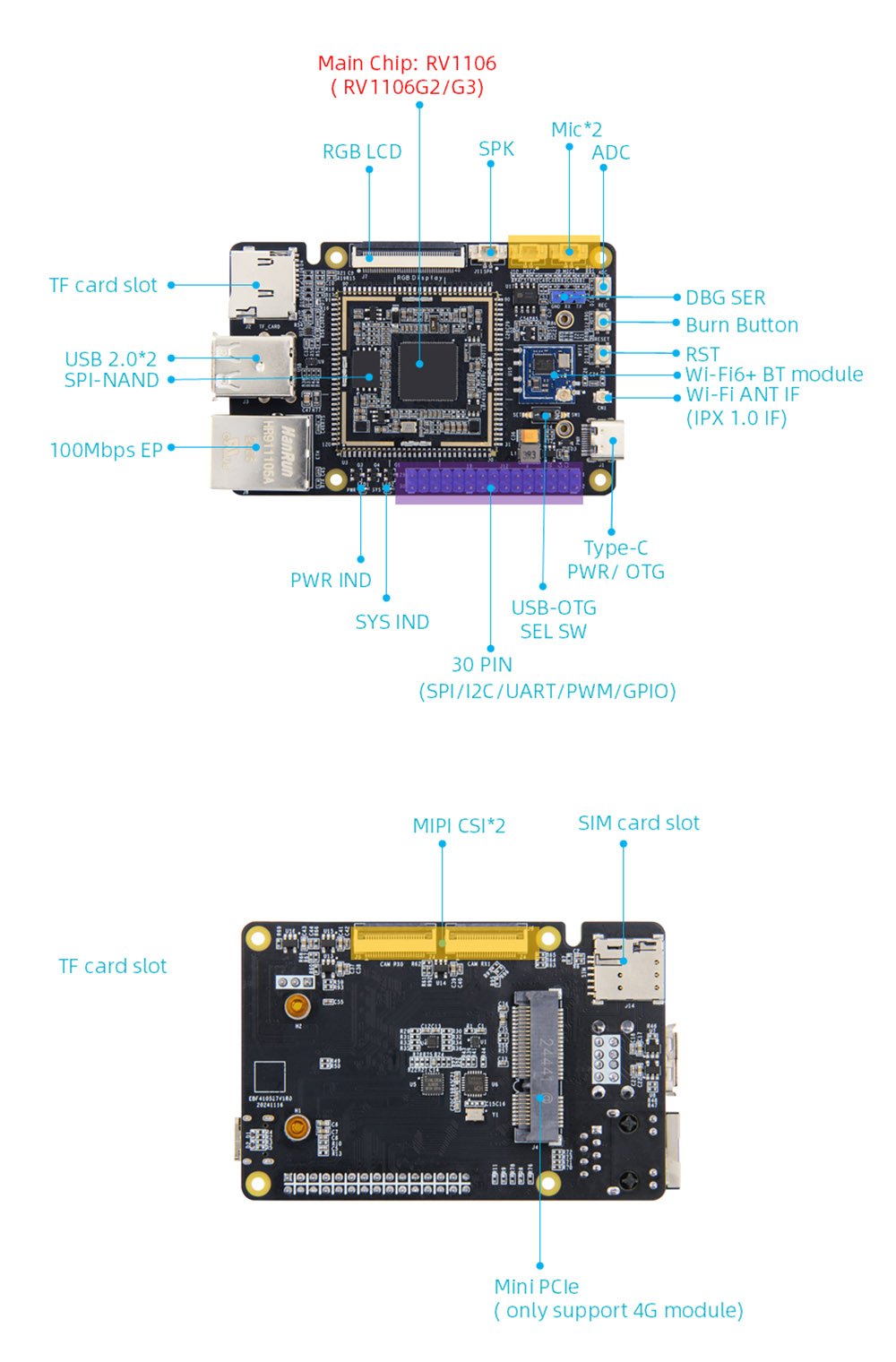

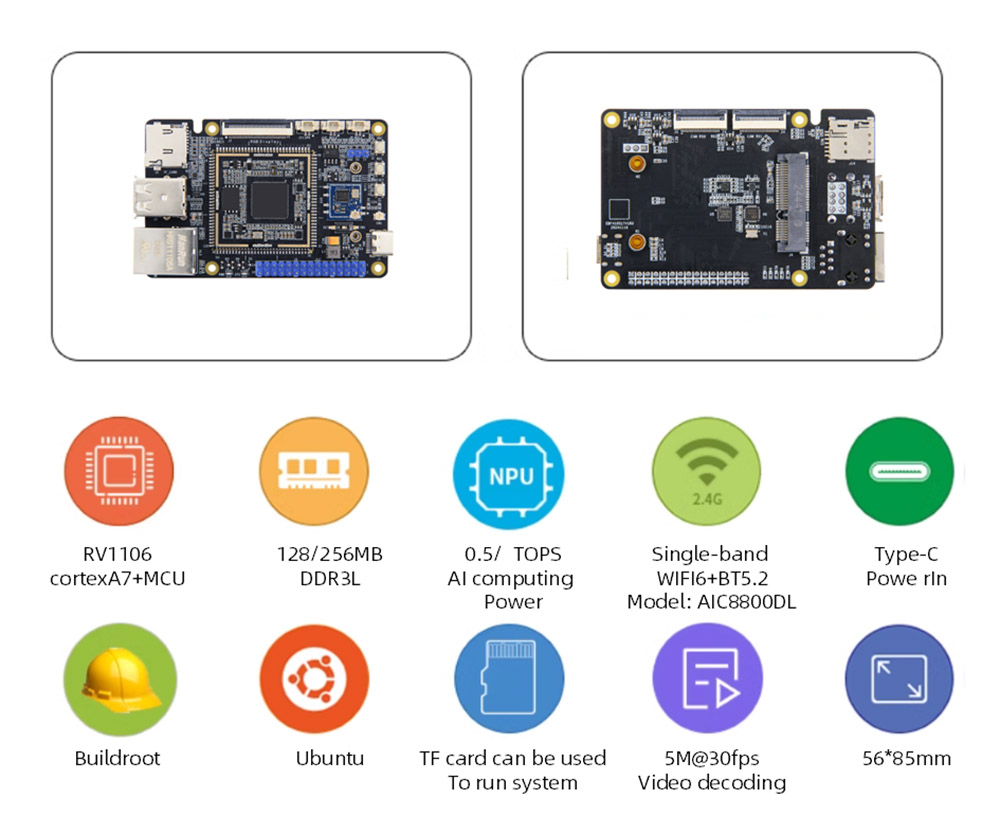

Gunakan Rockchip RV1106 sebagai chip utama, dengan host WiFi6+BT5.2 BT5.2 Modul Nirkabel USB2.0, 100m Ethernet, pemegang kartu TF, kamera MIPI, MIC, SPK dan periferal lainnya, pin yang dapat dikonfigurasi 30pin, GPIO, SPI, I2C, UART, PWM.
Daya komputasi NPU independen built-in dapat mencapai 0.5t/1tops@int8, dengan kamera dapat mewujudkan pengenalan video real-time, pengenalan gambar, dan fungsi lainnya.
Modul pengkodean video latensi rendah bawaan, dapat mendukung pengkodean video hingga 5m@30fps H264/H265, pengkodean 4M@60FPS JPEG/MJPEG, dan mendukung beberapa metode kontrol laju bit.

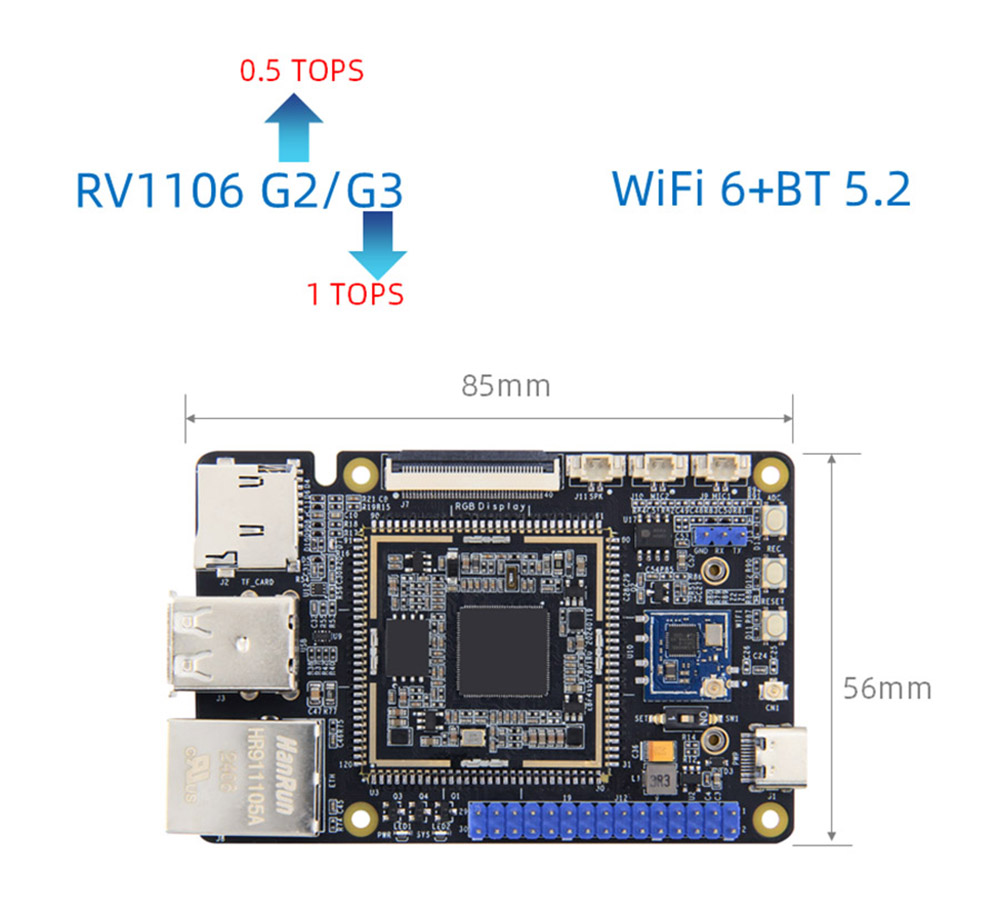

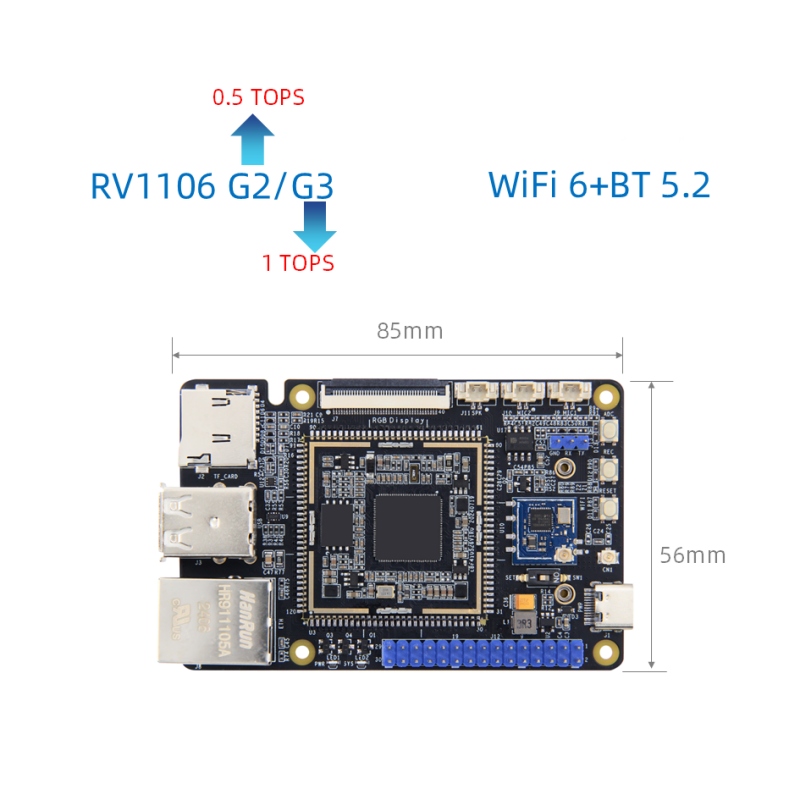

Papan ini menyediakan dua konfigurasi memori opsional, dengan ukuran hanya 56*85mm, kecil dan indah, konsumsi daya rendah dan kinerja tinggi, dan dapat dengan mudah menjalankan sistem Linux.
Menyediakan gambar sistem buildroot, data sumber terbuka yang sepenuhnya, dokumen tutorial, paket pengembangan driver SDK lengkap, skema PDF dan sumber daya lainnya untuk memfasilitasi penggunaan pengguna dan pengembangan sekunder.

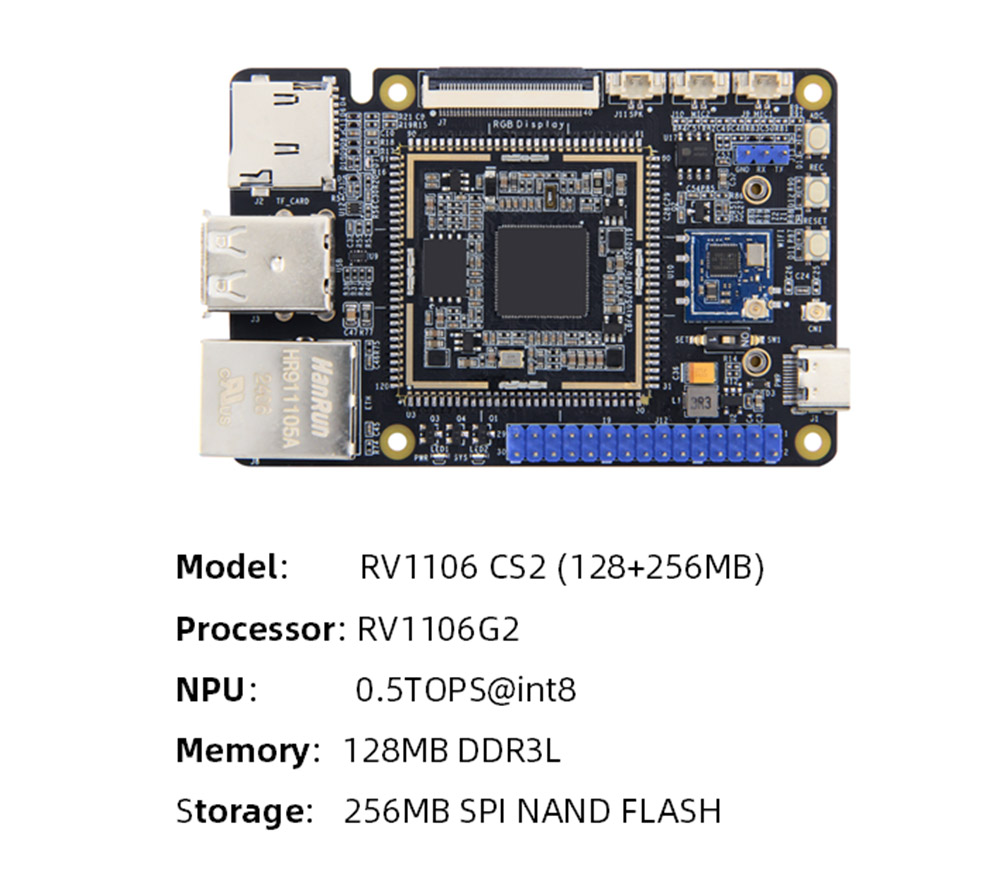

CPU: Chip utama: RV1106, CORTEXA7+MCU

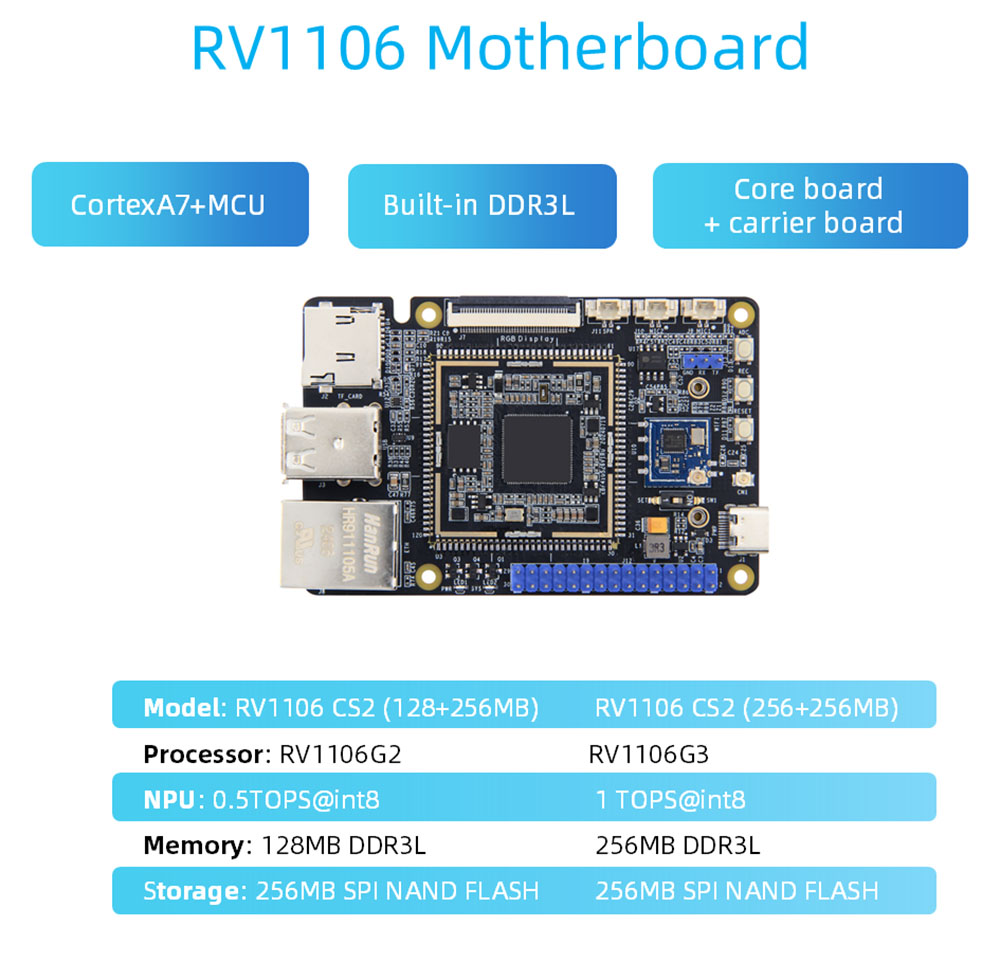

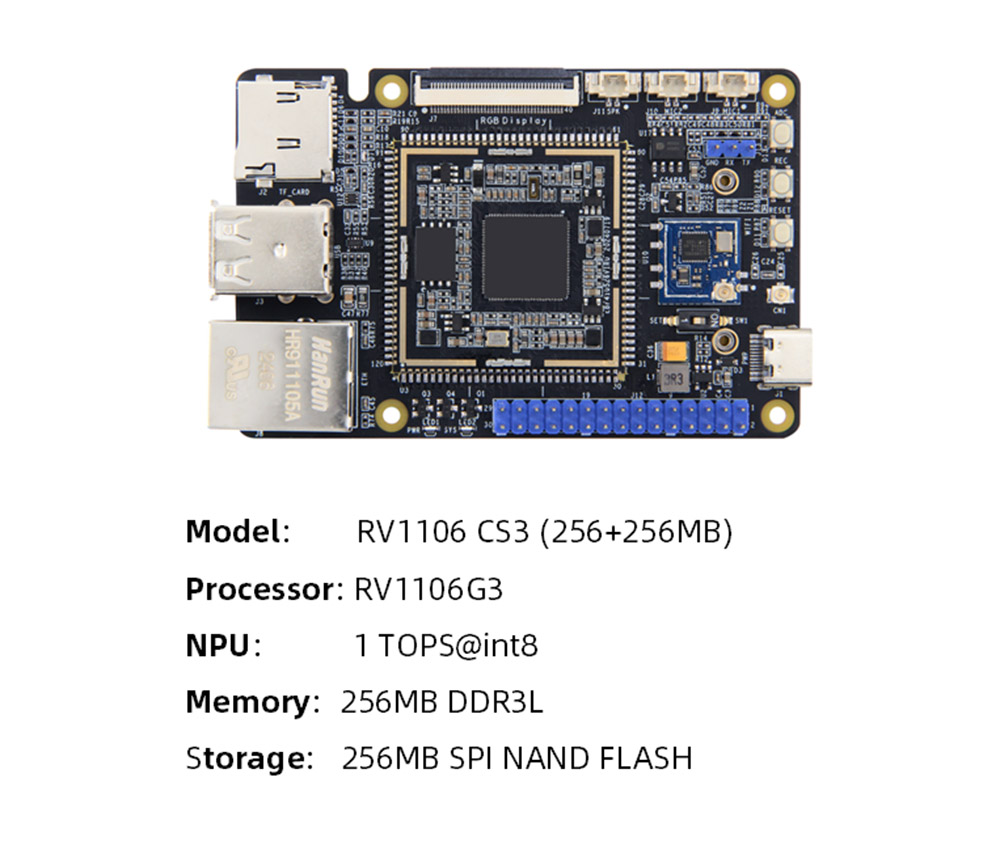

Memori: DDR3L Tertanam, RV1106G2 Opsional: 128MB/RV1106G3: 256MB
Penyimpanan: spi-nand flash, kapasitas: 256MB
Daya Komputasi AI: RV1106G2: 0.5tops@int8.rv1106g3: 1tops@int8

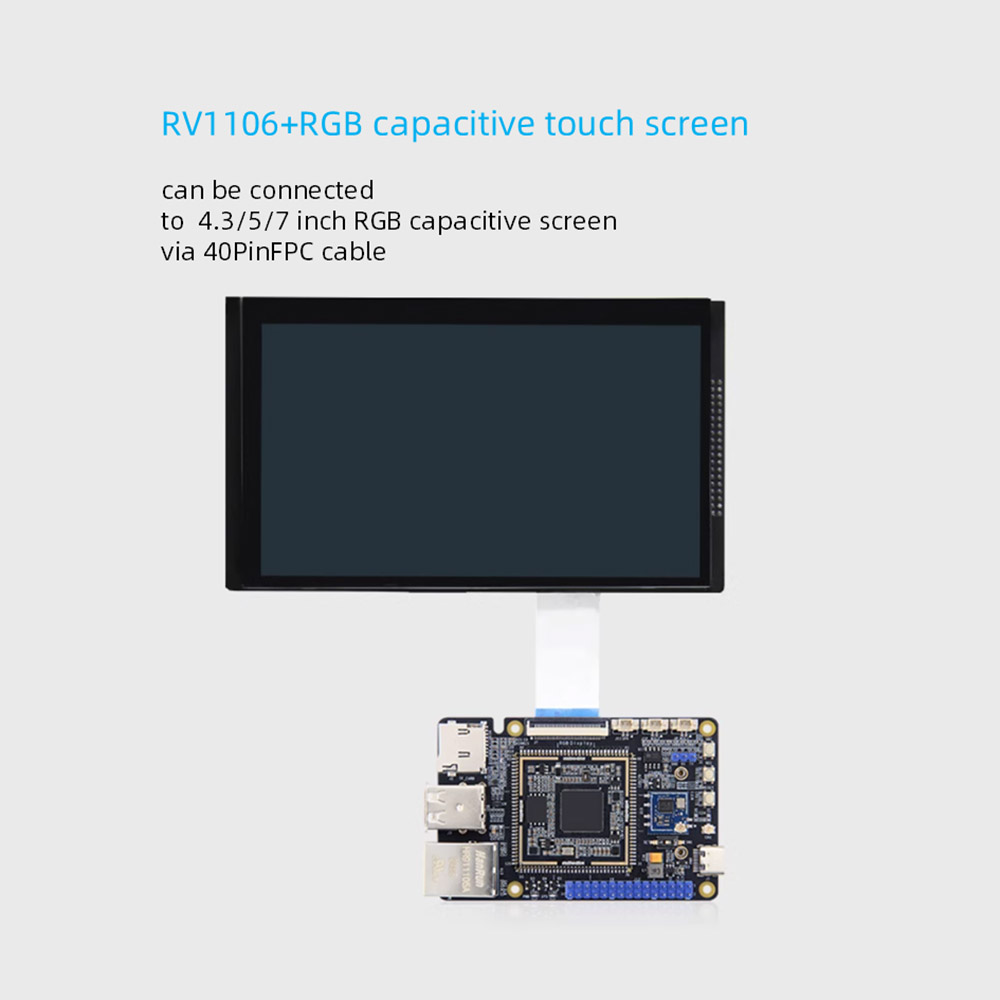

Tampilan: 40Pin FPC Interface 0.5mm Spacing, Timing Antarmuka RGB 18Bit, dapat terhubung langsung ke layar kapasitif antarmuka RGB 4.3/5/7-inci kami melalui kabel FPC kami

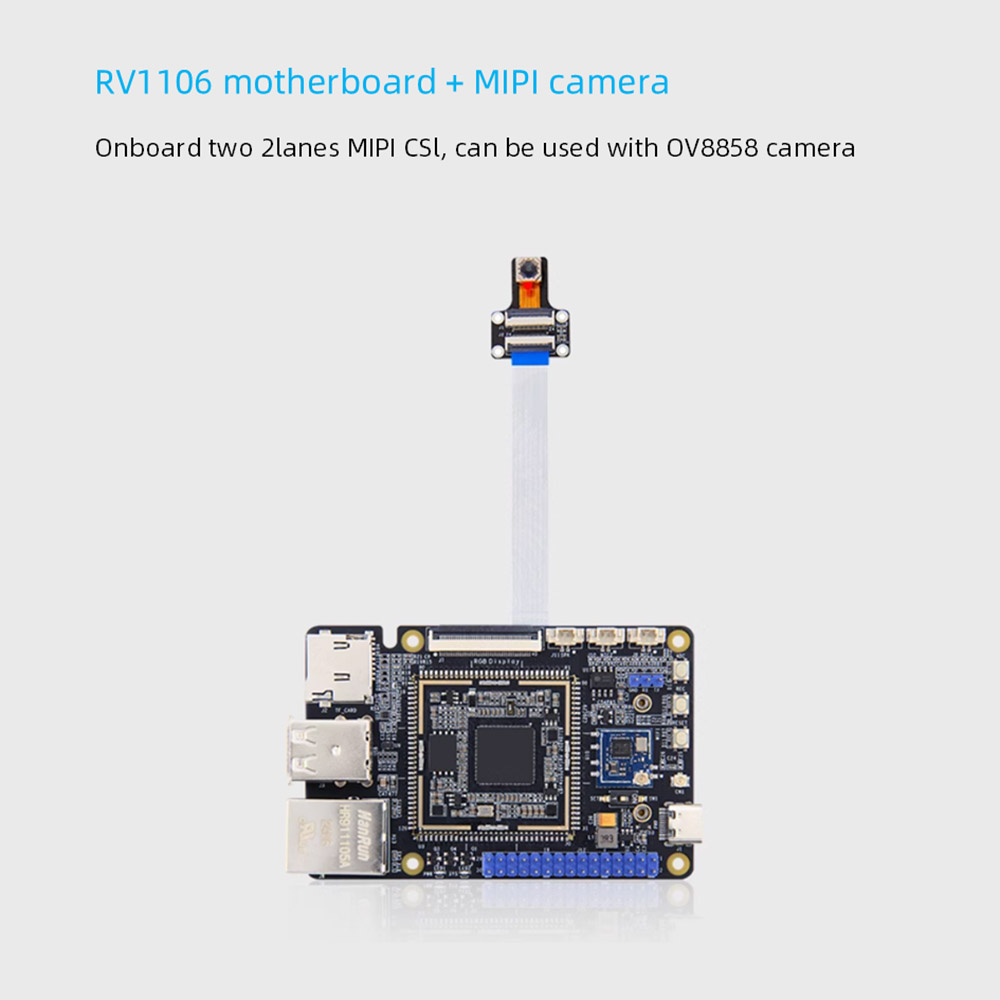

Kamera: Dua input 2Lanes MIPICSI, saluran tunggal mendukung input hingga 5m@30fps, saluran ganda mendukung hingga 1080p@30fps input simultan
Antarmuka Daya: Input DC 5V@1A, Antarmuka Tipe-C, juga dapat digunakan untuk membakar gambar
Ethernet: Port Ethernet 100M*1, mendukung laju transmisi data 10/100mbps

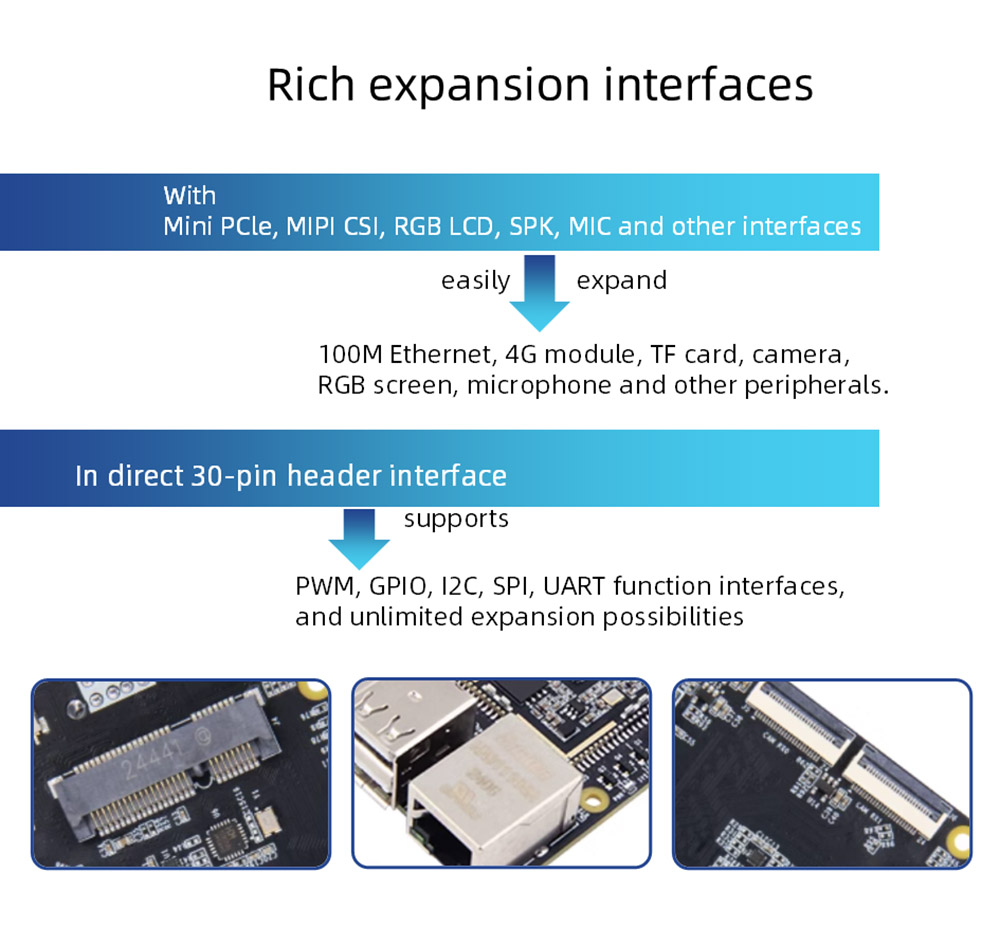

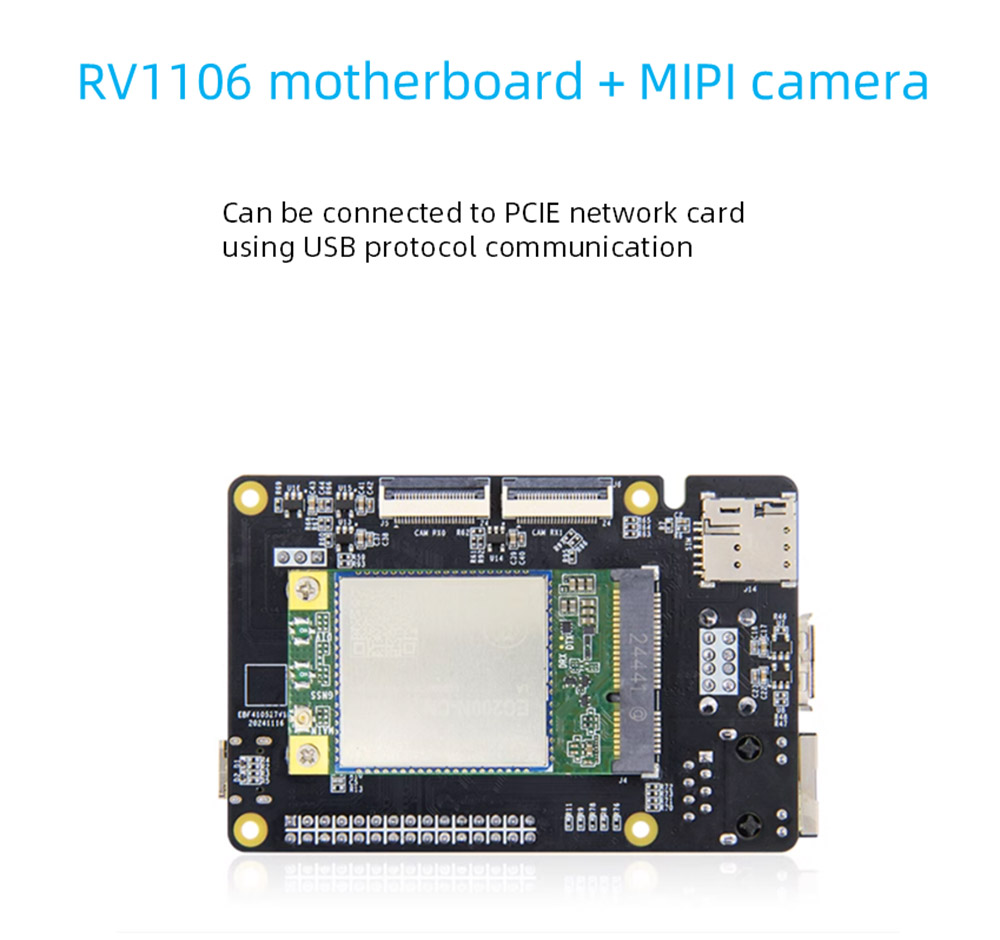

Antarmuka PCLE: Antarmuka Mini-PCLE*1, dapat menghubungkan kartu jaringan PCIe menggunakan komunikasi protokol USB
Kartu SIM: Pemegang Kartu SIM*1, Fungsi Kartu SIM perlu digunakan dengan modul 4G
Pemegang kartu TF: antarmuka SD2.0, mendukung hingga 512GB, mendukung sistem boot kartu TF
USB2.0: Antarmuka Tipe-A Host-A USB*2
USB-OTG: Host saat beralih ke Type-A, perangkat saat beralih ke Type-C
Sakelar pilihan

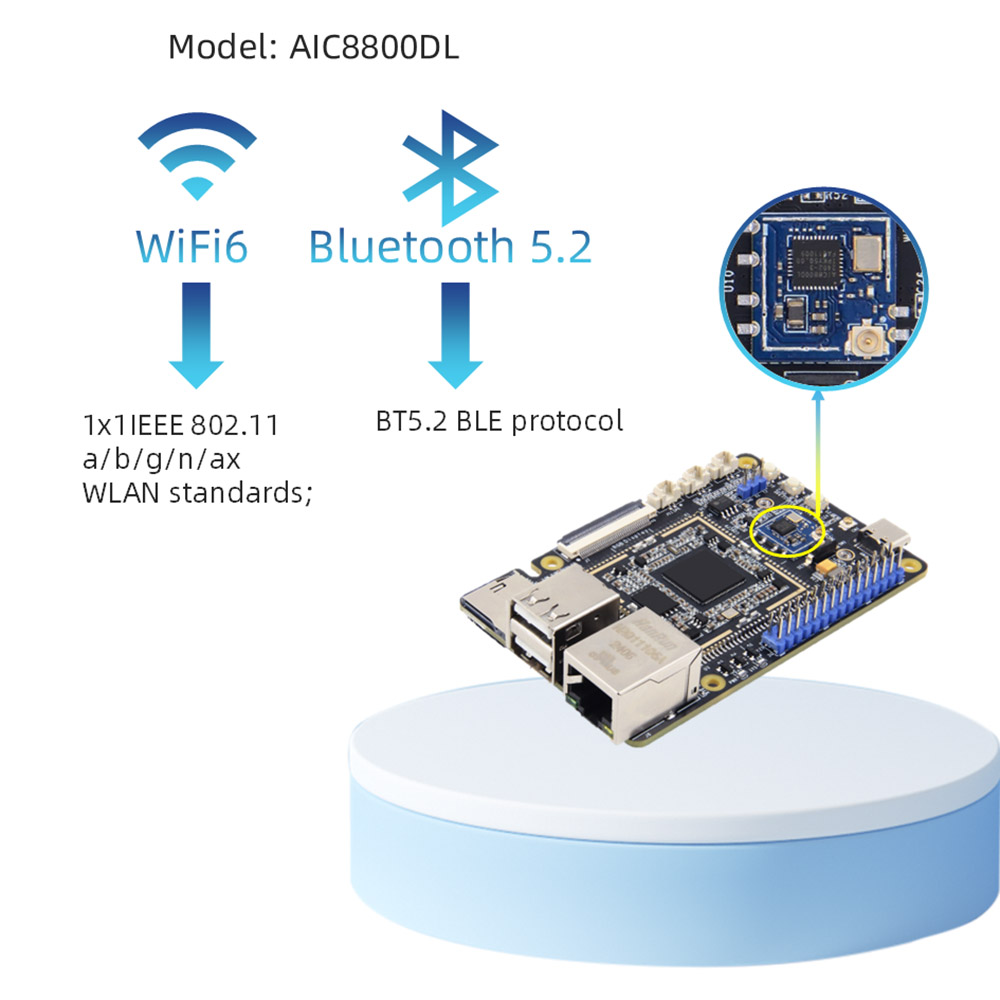

WiFi+Bluetooth: Dukungan Onboard 2.4GWIFI6+BT5.2 BLE, Model: AIC8800DL30
Antarmuka IO: Pin2.54 Pin Interface, Mendukung GPIO, SPI, I2C, UART, Fungsi PWM
Port serial debug: parameter default 115200-8-n
Audio: Antarmuka mikrofon*2, input mic saluran ganda; Antarmuka Speaker*1, Pemutaran SPK Single-Channel (Saluran Kiri)
Tombol: Tombol Reset*1; Tombol bakar*1; Tombol ADC*1
LED: Indikator Daya*1; Indikator Sistem*1

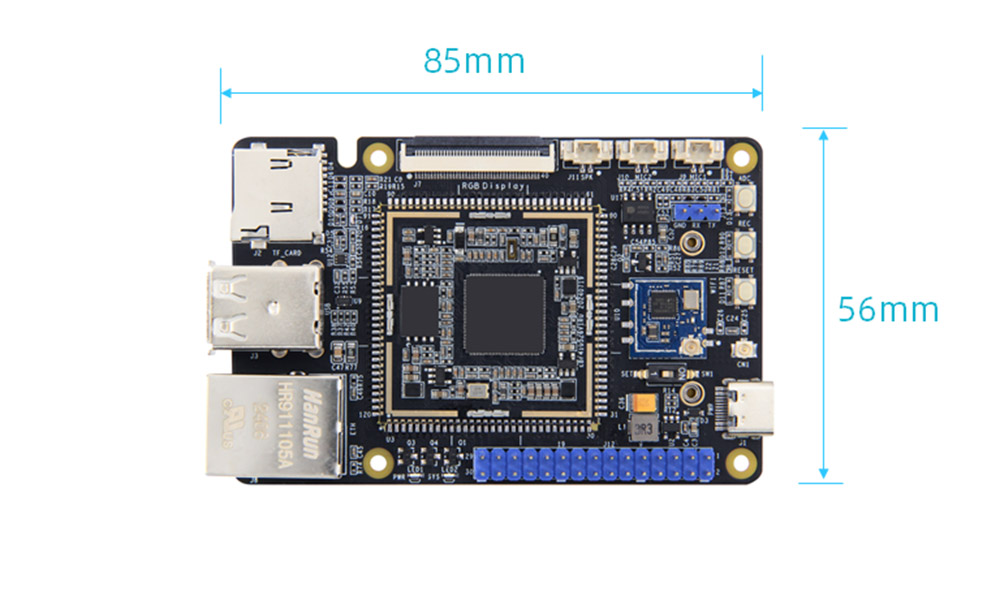

Ukuran: 56*85mm

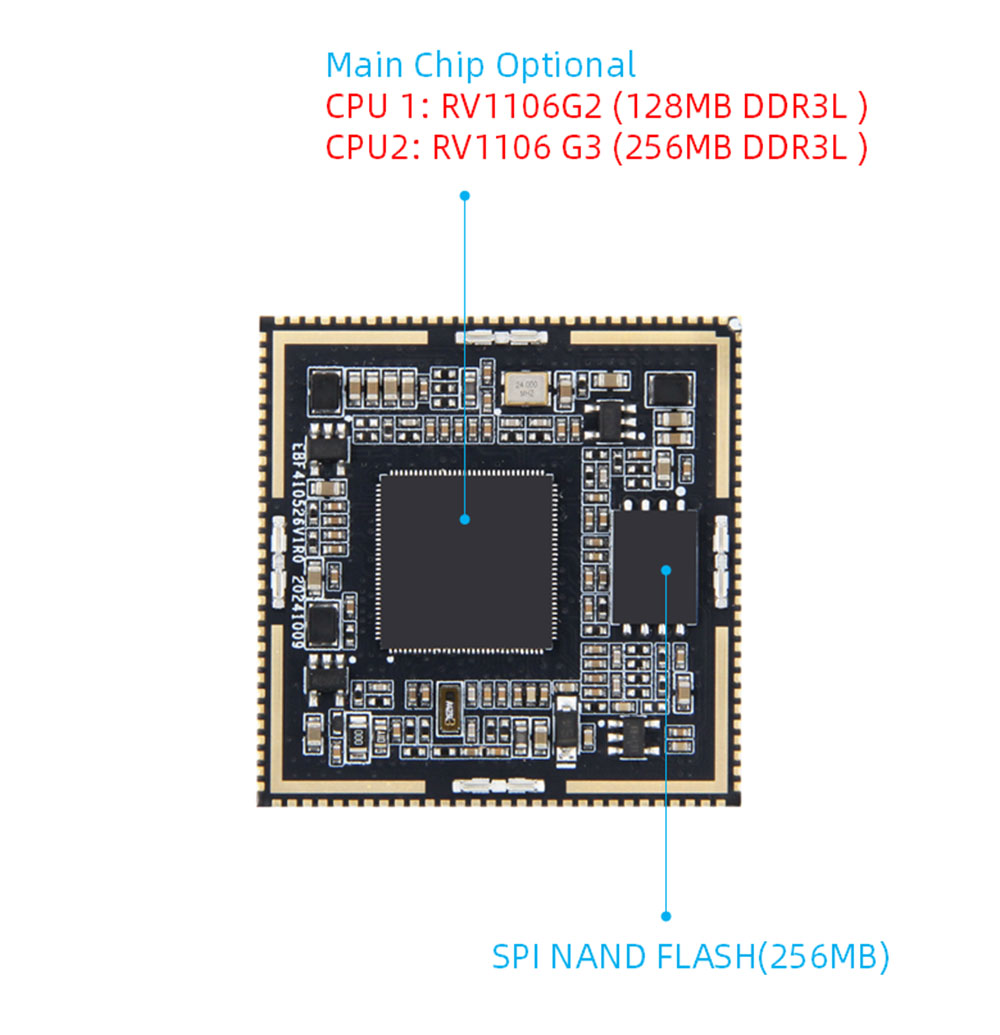

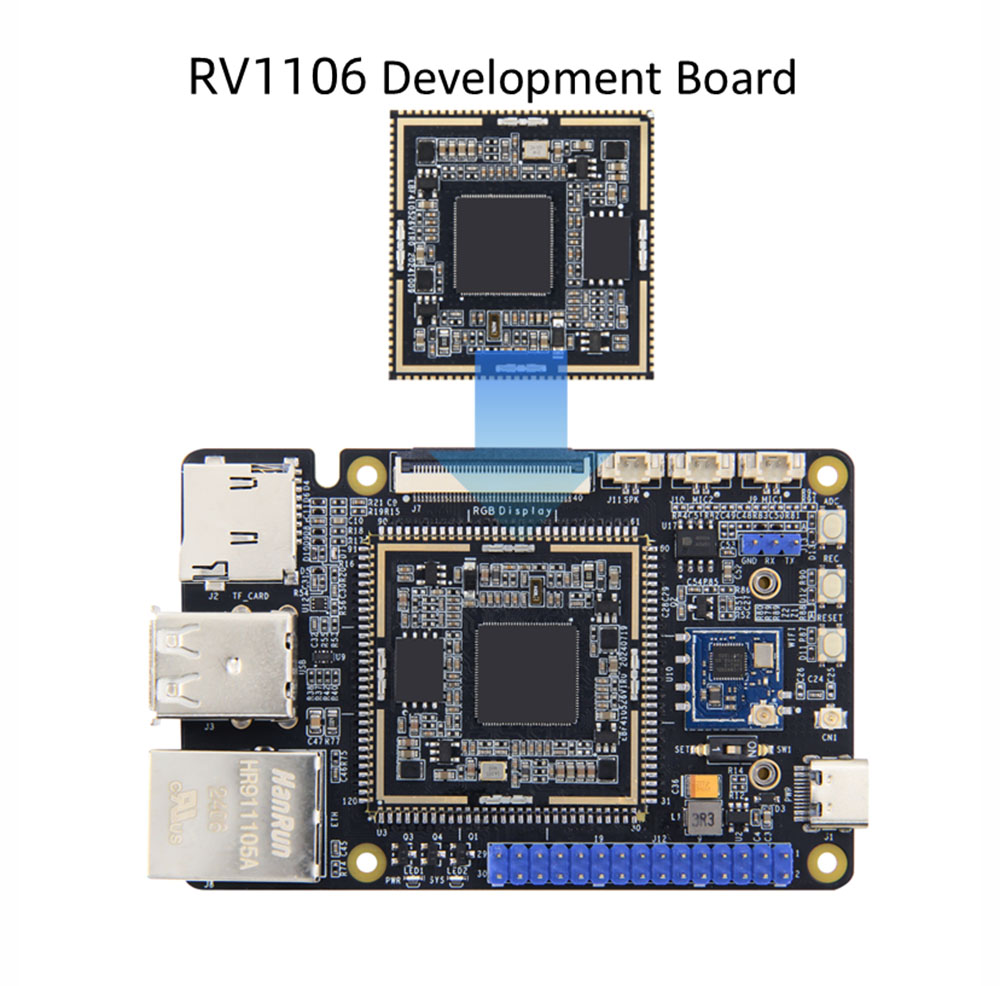

Konfigurasi Perangkat Keras Papan Inti
CPU: Chip utama: RV1106, CORTEXA7+MCU
Memori: DDR3L Tertanam, RV1106G2 Opsional: 128MB/RV1106G3: 256MB
Penyimpanan: 256MB Spinand Flash
Daya Komputasi AI: RV1106G2: 0.5tops@int8, RV1106G3: 1tops@int8
Antarmuka: Kecuali Spinand Flash, 10 dipimpin sepenuhnya, termasuk 84 GPIO termasuk 1 pin reset npor dan 3 pin khusus USB
PCB: 4 lapisan, desain emas imersi
Ukuran: 35*35mm
Port jaringan: 1 100m Ethernet
Port serial: 6
I²C: 5
SPI: 2
ADC: 1
PWM: 12
I2S: 1
USB: 1
Kamera: 2
Jtag: 1
LCD: 1
