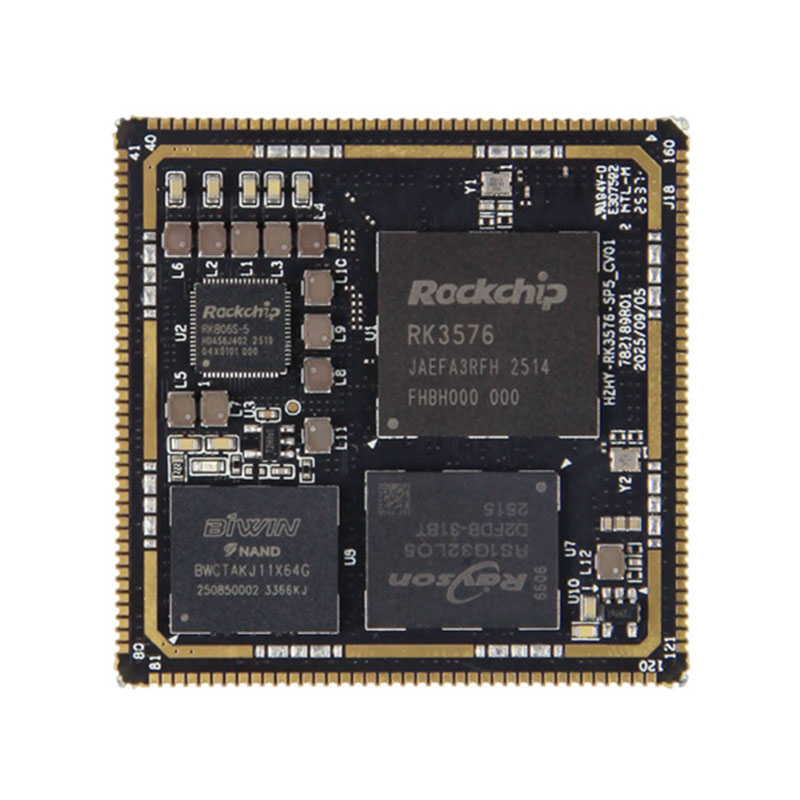

Rockchip RK3576 SOM

System on Module (SOM) Rockchip RK3576 adalah solusi tertanam kelas industri berkinerja tinggi yang dirancang untuk memberdayakan berbagai perangkat edge cerdas. Dibangun dengan teknologi prosesor Rockchip yang canggih, SOM yang ringkas dan terintegrasi ini menghadirkan kekuatan komputasi yang luar biasa, kemampuan inferensi AI yang kuat, dan kinerja multimedia yang andal, menjadikannya pilihan ideal untuk otomasi industri, AIoT, dan sistem cerdas tertanam.

mengirimkan permintaan

Deskripsi Produk

Inti dari RK3576 SOM terdapat konfigurasi CPU octa-core yang bertenaga, menampilkan empat core Cortex‑A72 yang berjalan pada 2,2GHz dan empat core Cortex‑A53 pada 1,8GHz. Arsitektur heterogen big.LITTLE ini memungkinkan penyeimbangan beban yang cerdas, memastikan kinerja unggul untuk multitasking yang kompleks sekaligus mengoptimalkan efisiensi daya untuk pengoperasian yang lebih lama—penting untuk lingkungan industri dengan kebutuhan energi yang ketat.

Dilengkapi dengan NPU 6TOPS@INT8, SOM RK3576 unggul dalam inferensi AI pada perangkat. Ini mendukung operasi presisi campuran termasuk INT4, INT8, dan FP16, dan sepenuhnya kompatibel dengan framework deep learning mainstream seperti TensorFlow dan PyTorch. Hal ini memungkinkan pengembang untuk menerapkan aplikasi AI seperti computer vision, pengenalan suara, dan analisis edge dengan lancar tanpa bergantung pada komputasi awan, sehingga mengurangi latensi dan meningkatkan privasi data.

GPU Mali‑G52 MC3 yang terintegrasi semakin meningkatkan kemampuan multimedia dan grafis SOM. Mendukung standar industri seperti OpenGL ES 3.2 dan Vulkan 1.2, ini memungkinkan rendering 3D yang mulus, pemrosesan video definisi tinggi, dan visualisasi UI tingkat lanjut—sempurna untuk aplikasi seperti HMI industri, signage digital, dan sistem pengawasan cerdas.

Sebagai solusi tingkat industri, RK3576 SOM dirancang untuk memenuhi tuntutan lingkungan industri yang ketat, memastikan pengoperasian yang stabil bahkan dalam kondisi yang sulit. Kami menawarkan layanan kustomisasi OEM dan ODM yang fleksibel yang disesuaikan dengan kebutuhan spesifik proyek Anda, termasuk konfigurasi antarmuka khusus, opsi memori, dan pengoptimalan perangkat lunak. Apakah Anda memerlukan papan inti RK3576 standar atau papan tertanam yang sepenuhnya disesuaikan, solusi kami mempercepat siklus pengembangan produk Anda dan mengurangi waktu pemasaran.

Pilih Rockchip RK3576 SOM untuk platform tertanam yang andal dan berkinerja tinggi yang menggabungkan ketahanan tingkat industri, komputasi AI yang kuat, dan penyesuaian serbaguna—membuka kemungkinan baru untuk aplikasi edge cerdas Anda.

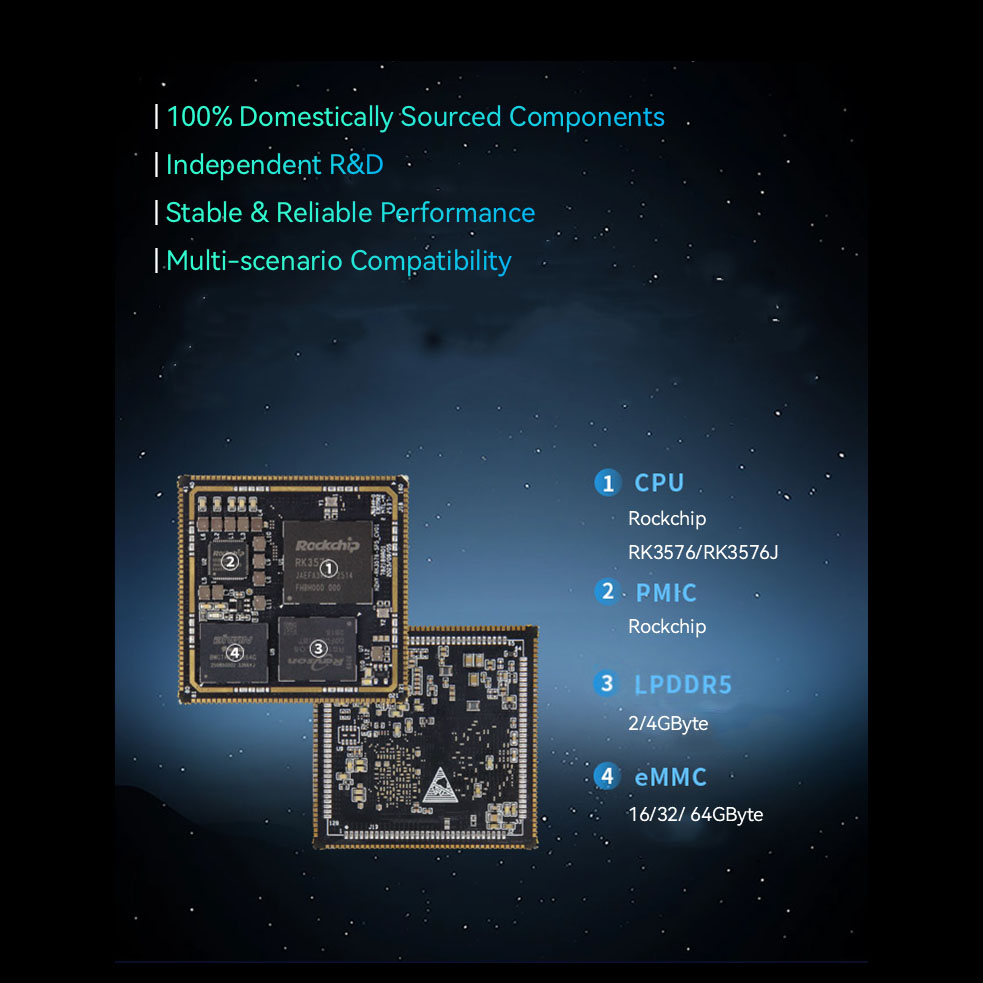

Spesifikasi Perangkat Keras SOM RK3576

● CPU: Prosesor Quad-core Cortex-A72 + Prosesor Quad-core Cortex-A53

● Kecepatan Jam: 2,2GHz

● Memori: 2/4GB LPDDR5 (Kapasitas bervariasi tergantung versi yang dibeli)

● EMMC: eMMC 32/64GB (Kapasitas bervariasi tergantung versi yang dibeli)

● Pemrosesan Multimedia: Mendukung dekoder 4K@120fps H.265, VP9, AVS2, dan AV1; mendukung dekoder 4K@60fps H.264; mendukung encoder/decoder 4K@60fps H.264 dan H.265, encoder/decoder JPEG berkualitas tinggi

● Prosesor Grafis: ARM Mali-G52-MC3

● NPU: NPU independen bawaan, daya komputasi 6 TOPS @INT8

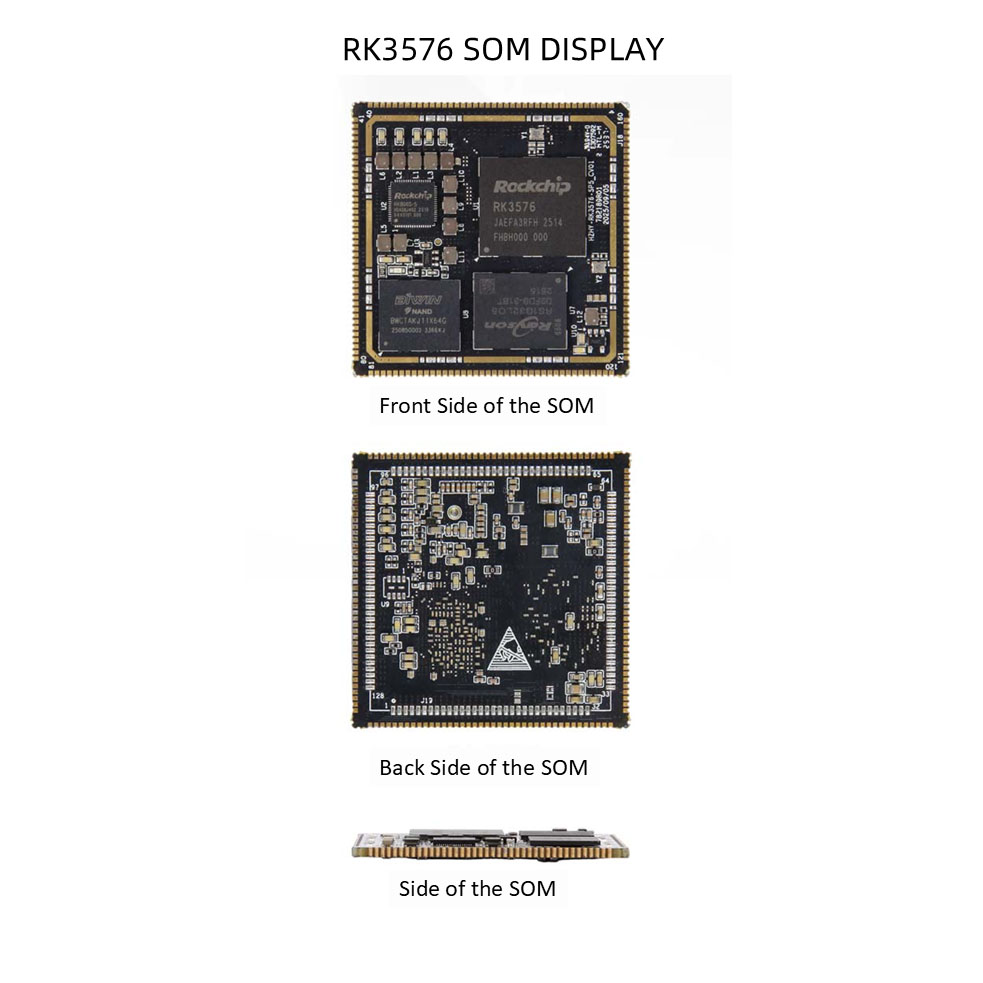

● Dimensi: 45mm x 45mm

● Antarmuka: Antarmuka lubang stempel, 288 pin

● Suhu: -40°C~+85°C / 0°C~+70°C

● Tegangan Pengoperasian: 5V

● Sistem Operasi: Linux, Ubuntu

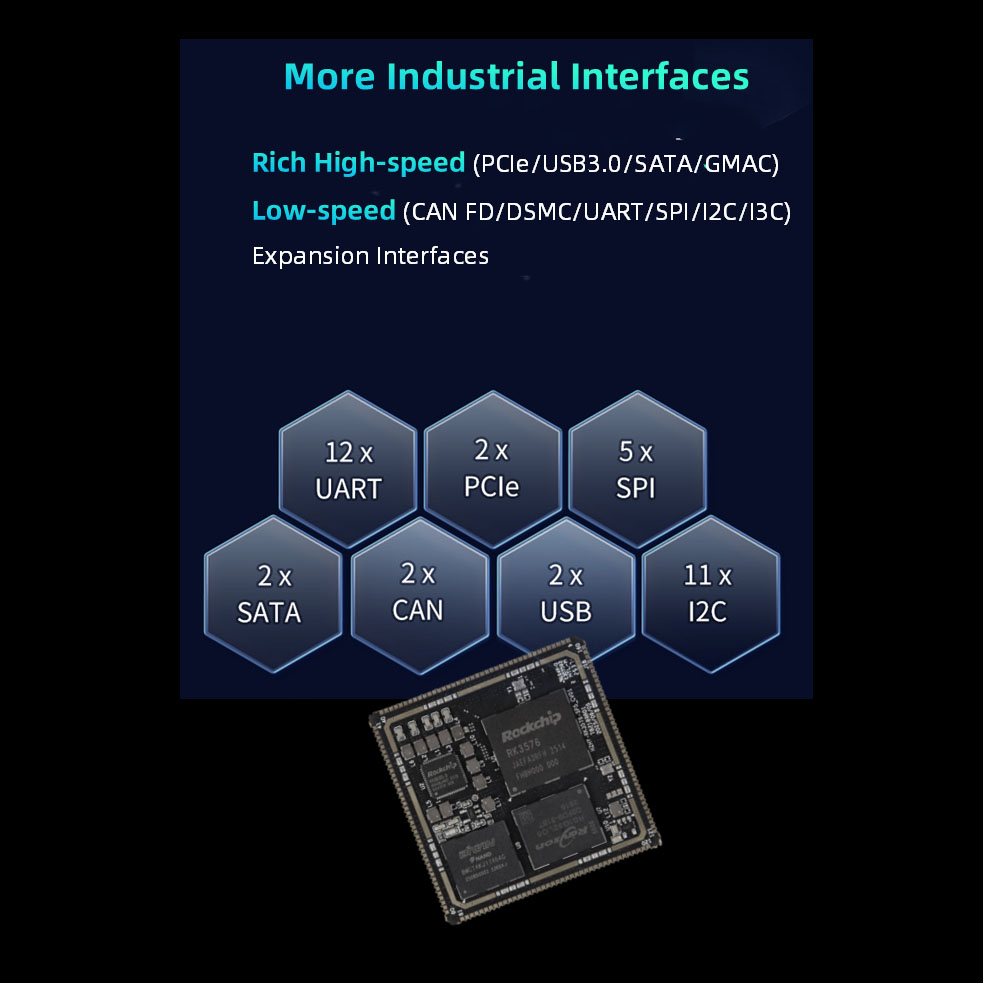

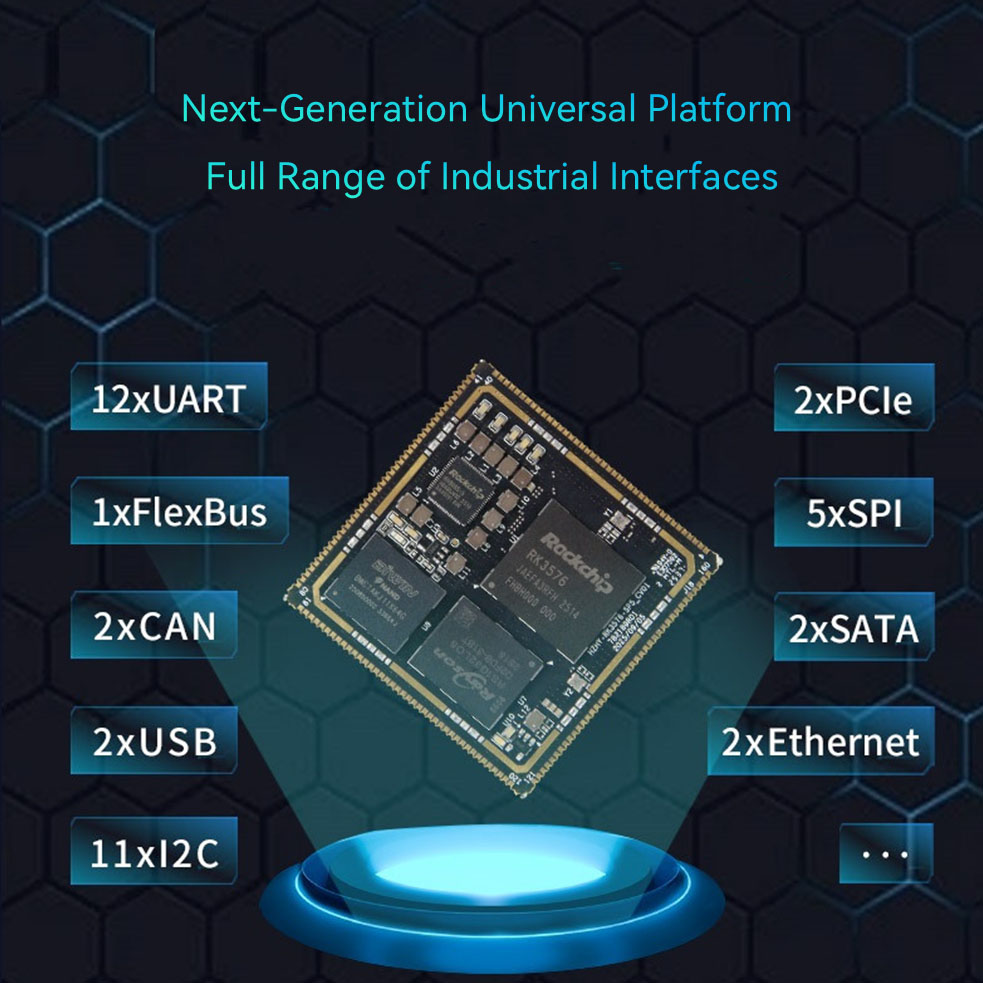

Parameter Fungsional SOM RK3576

● SDMMC (≤2 saluran): Mendukung protokol SDI03.0 dan protokol MMCV4.51. lebar bus data 4 kabel; mendukung mode SDR104, dengan kecepatan maksimum 200MHz. Catatan: Hanya SDMMC0 yang mendukung Boot Sistem, dan secara default menggunakan fungsi kartu SD;

mendukung peningkatan firmware melalui kartu SD ketika EMMC/UFS kosong, dan juga mendukung peningkatan firmware EMMC/UFS melalui kartu SD setelah boot EMMC/UFS; SDMMC0 mengonfigurasi output VCCIO_SD_S0 hingga 1,8V atau 3,3V sesuai dengan mode pengoperasian periferal dan aktual; SDMMC1 adalah 3.3V; beberapa sumber daya pin dimultipleks.

● SARADC (≤7 saluran): Resolusi SARADC 12-bit, kecepatan 1 MS/s, rentang tegangan input 0~1,8V; Catatan: SARADC_VINO_BOOT didedikasikan untuk mengatur urutan boot SYSTEMBOOT dan tidak dapat digunakan untuk fungsi lain; SARADC_VIN1 ditetapkan secara default sebagai port pengambilan sampel masukan nilai kunci, dan digandakan sebagai tombol mode Pemulihan (tidak dapat dimodifikasi);

SARADC_VIN2 adalah ID perangkat keras papan, tidak dikeluarkan; SARADC_VIN3 dimultipleks untuk deteksi audio;

SARADC_VIN4~7 dapat digunakan secara langsung.

● USB (≤2 saluran): Catatan: USB2_OTG0 adalah port pembakaran firmware default untuk RK3576, pastikan untuk memesan antarmuka ini dalam aplikasi; USB3 dan USB2.0 OTG hanya dapat berfungsi sebagai Perangkat atau HOST secara bersamaan; sinyal SS (5Gbps) dari USB3 OTG0 dimultipleks dengan DP1.4; sinyal SS (5Gbps) dari USB3 OTG1 dimultipleks dengan PCIE1 atau SATA1, dan fungsi USB tidak dapat digunakan bila diatur ke fungsi PCIE atau SATA;

● SATA (≤2 saluran): Mendukung fungsi SATA PM, setiap port dapat mendukung 5 perangkat; mendukung SATA 1,5 Gb/dtk, SATA 3,0 Gb/dtk, SATA 6,0 Gb/dtk; mendukung eSATA.

Catatan: Pengontrol SATA0 dan PCIe0 dimultipleks; Pengontrol SATA1 dan PCIe1 atau USB3_OTG1 dimultipleks;

● PCIe (≤2 saluran): 2 pengontrol PCIe 2.1, keduanya hanya mendukung mode RC;

Catatan: Pengontrol PCIe0 dan SATA0 dimultipleks; Pengontrol PCIe1 dan SATA1 atau USB3_OTG1 dimultipleks;

● MIPI DPHY CSI RX (≤2 saluran): 2 port MIPI DPHY CSI RX, mendukung mode MIPI-CSI 2/4 jalur;

Catatan: Pemisahan menjadi mode 2 jalur + 2 jalur saat ini tidak didukung; maksimal 2 kamera dapat dihubungkan;

● MIPI DCPHY CSI RX (≤1 saluran): 1 port MIPI DCPHY CSI RX, mendukung mode MIPI-DPHY 1/2/4 jalur atau mode 0/1/2 Trio MIPI-CPHY;

● Catatan: Pemisahan menjadi mode 2 jalur + 2 jalur tidak didukung; TX dan RX dari MIPI DCPHY Combo PHY hanya dapat dikonfigurasi secara bersamaan sebagai mode DPHY TX dan DPHY RX, atau secara bersamaan sebagai mode CPHY TX dan CPHY RX. CIF (≤1 saluran): 1 saluran antarmuka DVP maksimum 16-bit, mendukung 8/10/12/16-bit;

Catatan: antarmuka 3.3V, beberapa sumber daya pin dibagikan;

● HDMI TX (≤1 saluran): Mendukung hingga HDMI 2.1, dukungan maksimum untuk 4K@120Hz, mendukung mode HDMI FRL dan kompatibel dengan mode HDMI TMDS;

Catatan: Dibagikan dengan pengontrol eDP;

● eDP (≤1 saluran): Mendukung hingga eDP 3.1, dukungan maksimal untuk 4K@60Hz, mendukung mode Jalur 1/2/4, tidak mendukung Swap; Catatan: Dibagikan dengan pengontrol eDP;

● MIPI DCPHYCSI TX (≤1 saluran): 1 port MIPI DCPHYCSI RX, mendukung mode MIPI-DPHY 1/2/3/4 Jalur atau mode 0/1/2 Trio MIPI-CPHY;

● Catatan: Tidak mendukung pemisahan menjadi mode 2Lane+2Lane; MIPI DCPHY Combo TX dan RX PHY hanya dapat dikonfigurasi secara bersamaan sebagai mode DPHY TX, DPHY RX, atau secara bersamaan sebagai mode CPHY TX, CPHY RX.

● DP (≤1 saluran): Mendukung hingga eDP 3.1, dukungan maksimal untuk 4K@120Hz, mendukung mode Jalur 1/2/4, mendukung Swap;

Catatan: Dibagikan dengan sinyal SS USB3 OTG0;

● LCD (≤1 saluran): Mendukung mode RGB 24-bit, resolusi maksimum 1920x1080@60Hz; mendukung mode 16-bit BT1120, resolusi maksimum 1920x1080@60Hz; mendukung mode BT656 8-bit, resolusi maksimum 720x576@60Hz; Catatan: Beberapa sumber pin dibagikan.

● EBC (≤1 saluran): Mendukung output 8-bit/16-bit, maksimum 32 tingkat skala abu-abu, resolusi maksimum 2560x1920@85Hz;

Catatan: Beberapa sumber pin dibagikan.

● Audio (≤9 saluran): 5 grup SAI, mendukung mode master-slave, lebar 8 hingga 32-bit, dan kecepatan pengambilan sampel hingga 48kHz; 2 grup PDM, mode master, mendukung kemampuan input 8 saluran, lebar 16 hingga 32-bit, dan kecepatan pengambilan sampel hingga 192kHz; 2 kelompok SPDIFTX; 1 grup DSM PWMAudio;

Catatan: Empat modul ASRC (Asynchronous Sample Rate Converter) disediakan untuk konversi laju sampel data audio; Antarmuka 1.8V/3.3V, beberapa sumber daya pin dibagikan;

● Ethernet (≤2 saluran): Mendukung 2 antarmuka RGMII dengan kecepatan transmisi data 10/100/1000Mbps.

Catatan: Antarmuka 3.3V RGMII/RMII, beberapa sumber daya pin dibagikan.

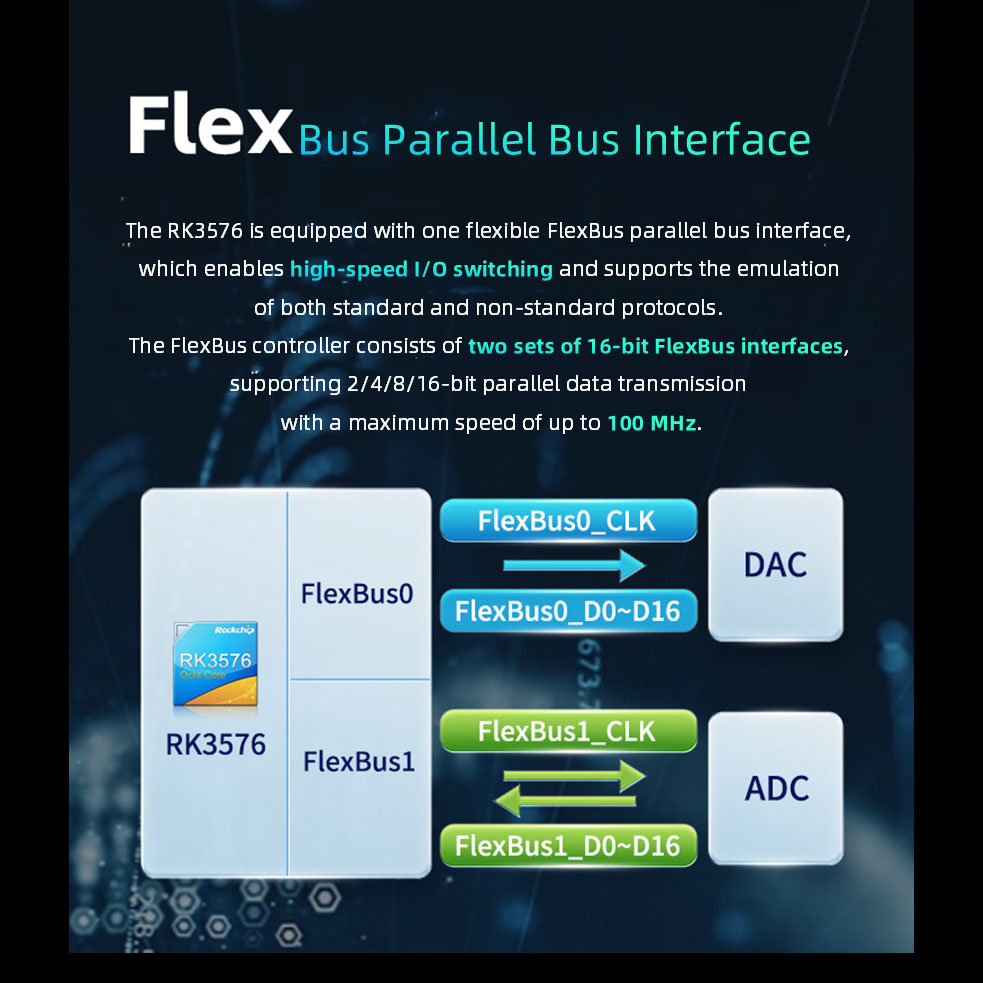

● FlexBus (≤1 saluran): Mendukung satu antarmuka bus paralel yang fleksibel - antarmuka FlexBus, yang dapat mencapai peralihan I/O berkecepatan tinggi, dan dapat meniru beberapa protokol standar atau protokol tidak beraturan. Skenario aplikasi yang umum adalah kombinasi ADC 16-bit berkecepatan tinggi dan DAC 16-bit.

Catatan: Antarmuka 3.3V, beberapa sumber daya pin dibagikan.

● DSMC (≤1 saluran): Antarmuka Serial Kecepatan Data Ganda. Terutama digunakan dalam komunikasi perangkat PSRAM atau komunikasi periferal LocalBus (seperti FPGA). Catatan: Antarmuka 3.3V, beberapa sumber daya pin dibagikan.

● UART (≤12 saluran): Baud rate maksimum yang didukung adalah 8Mbps.

Catatan: Antarmuka 1.8V/3.3V, beberapa sumber daya pin dibagikan.

● I³C (≤2 saluran): Mendukung mode alamat 7-bit dan 10-bit, dengan kecepatan maksimum hingga 12,5 Mbit/s, kompatibel dengan bus I²C, dengan kecepatan maksimum hingga 400 Kbit/s. Catatan: Antarmuka 1.8V/3.3V, beberapa sumber daya pin dibagikan.

● I²C (≤11 saluran): Mendukung mode alamat 7-bit dan 10-bit, dengan kecepatan maksimum hingga 400 Kbit/s.

Catatan: Antarmuka 1.8V/3.3V, beberapa sumber daya pin dibagikan. SPI (≤5 saluran): Mode master/slave yang dapat dikonfigurasi. Catatan: Antarmuka 1.8V/3.3V, beberapa sumber daya pin dibagikan.

● CAN (≤2 saluran): Mendukung CAN-FD; mendukung 1Mbps.

Catatan: Antarmuka 1.8V/3.3V, beberapa sumber daya pin dibagikan.

● PWM (≤3 saluran): 3 pengontrol PWM independen, mendukung hingga 16 saluran PWM, pengatur waktu/penghitung 32-bit.

Catatan: Antarmuka 1.8V/3.3V, beberapa sumber daya pin dibagikan.

Catatan: Beberapa sumber daya pin dimultipleks. Silakan merujuk ke Tabel Perbandingan Fungsi Pin untuk detailnya.

Hubungi kami untuk sampel dan informasi lebih lanjut!
