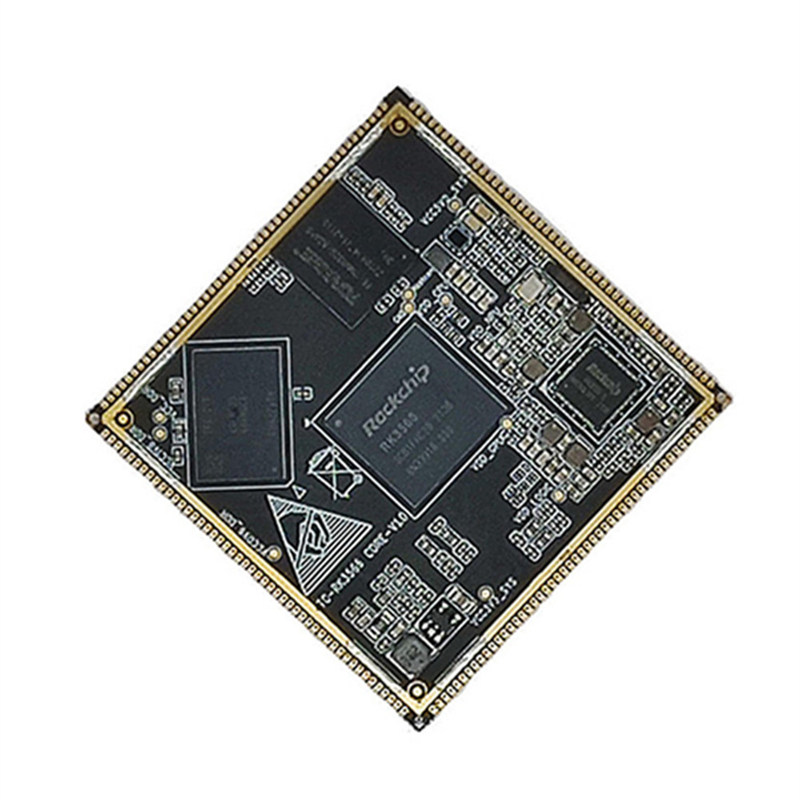

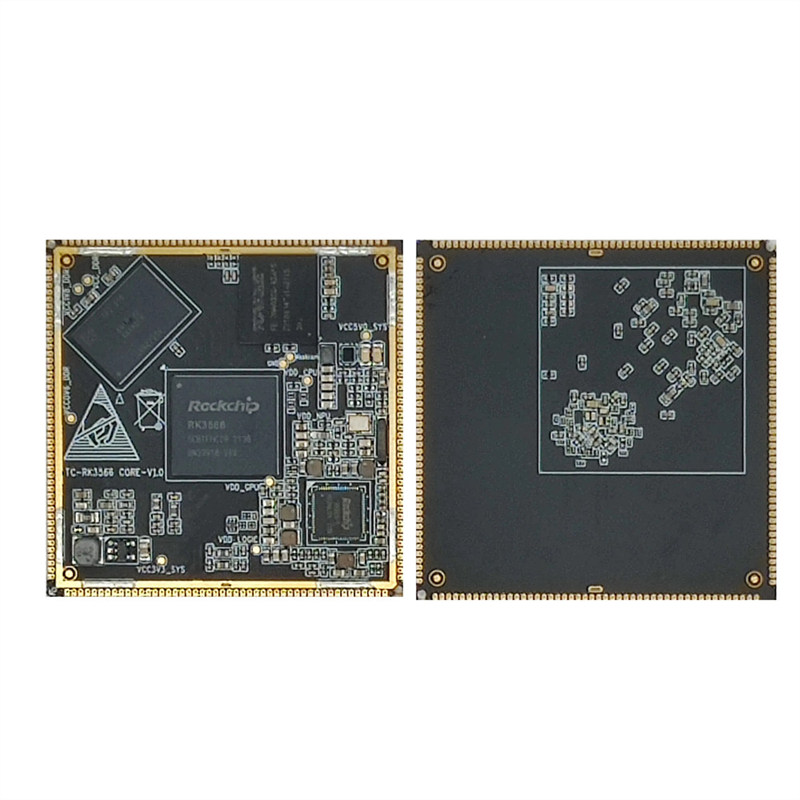

Papan Inti Rockchip RK3566

ThinkCore adalah produsen dewan inti China Rockchip RK3566 terkemuka. Ini mendukung konfigurasi port gigabit gigabit RJ45 Ethernet gigabit, yang dapat mengakses dan mengirimkan data pada jaringan internal dan eksternal melalui port jaringan ganda, meningkatkan efisiensi transmisi jaringan; mendukung jaringan nirkabel.

mengirimkan permintaan

Deskripsi Produk

ThinkCore adalah produsen dewan inti China Rockchip RK3566 terkemuka.

Tentang item ini

• Ini mendukung konfigurasi port gigabit gigabit RJ45 Ethernet adaptif, yang dapat mengakses dan mengirimkan data pada jaringan internal dan eksternal melalui port jaringan ganda, meningkatkan efisiensi transmisi jaringan; mendukung jaringan nirkabel

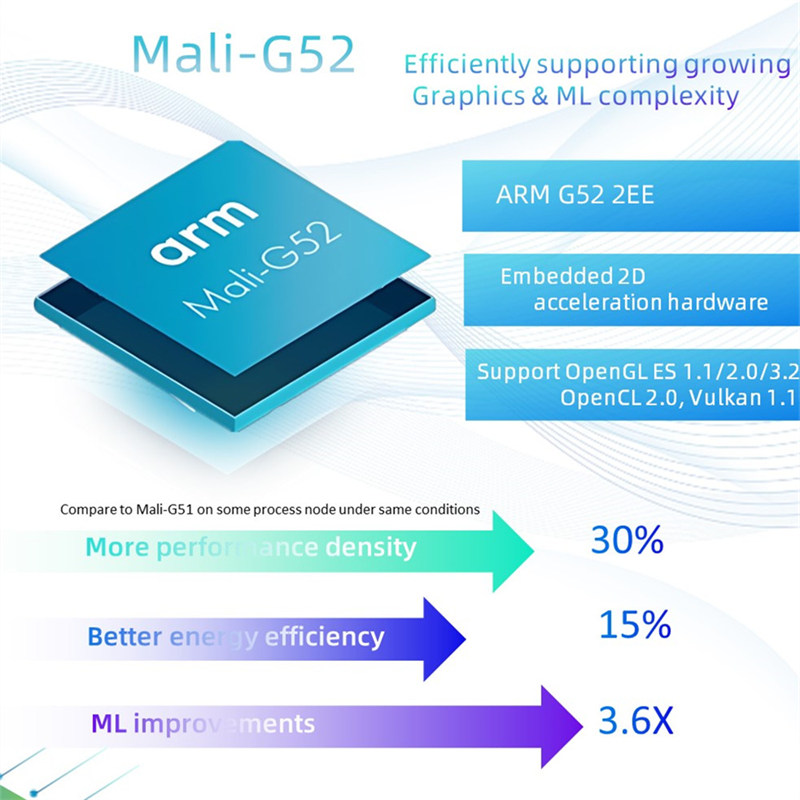

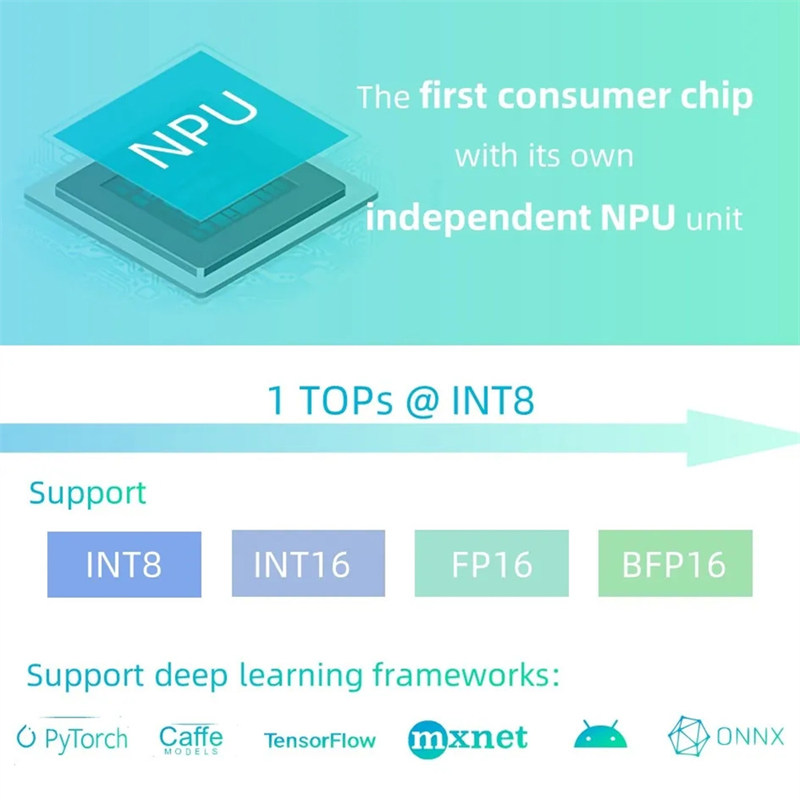

• GPU mendukung OpenGL ES3.2/2.0/1.1, Vulkan1.1; VPU dapat mewujudkan decoding video 4K 60FPS H.265/H.264/VP9 dan 1080p 100fps H.265/H.264 Pengkodean video; NPU mendukung Caffe/TensorFlow dan pengalihan satu klik utama model arsitektur.

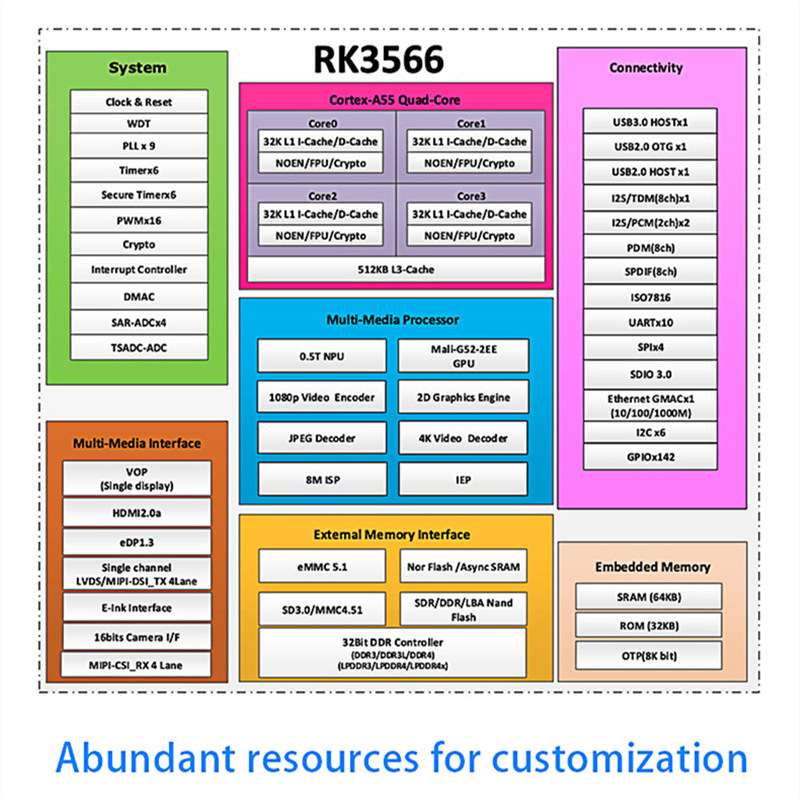

• RK3566 mengadopsi teknologi canggih 22nm, dengan frekuensi utama hingga 2.0GHz, CPU dapat dilengkapi dengan kapasitas memori hingga 8GB, yang dapat mencapai lebar bit 32bit, dan frekuensi hingga 1600MHz.

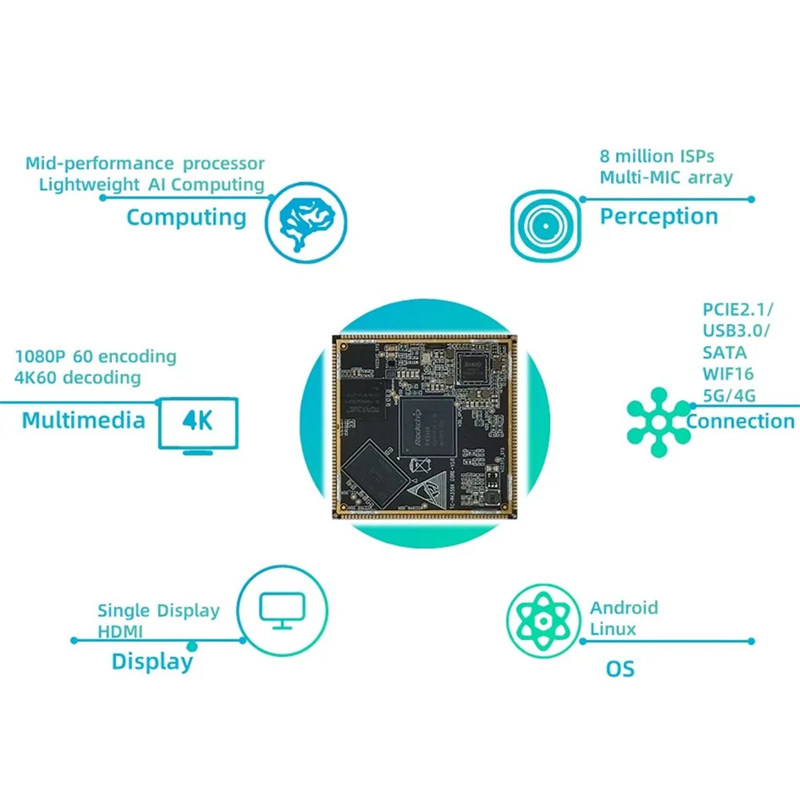

• RK3566 memiliki MIPI-CSIX2, MIPI-DSIX2, HDMI2.0, Antarmuka Video EDP, yang dapat mendukung hingga tiga layar dengan output tampilan yang berbeda; Prosesor sinyal gambar ISP 8m built-in, yang dapat mendukung kamera ganda dan fungsi HDR;

• Platform TC-RK3566 mendukung Android 11.0, Linux Buildroot, Ubuntu, dan Sistem Operasi Debian. Sistem ini berjalan dengan stabil dan andal, SDK adalah open source, yang kondusif untuk pengembangan independen oleh pelanggan.

Jurusan Produk Parameter
Antarmuka daya	12V@2A DC Input, Antarmuka DC

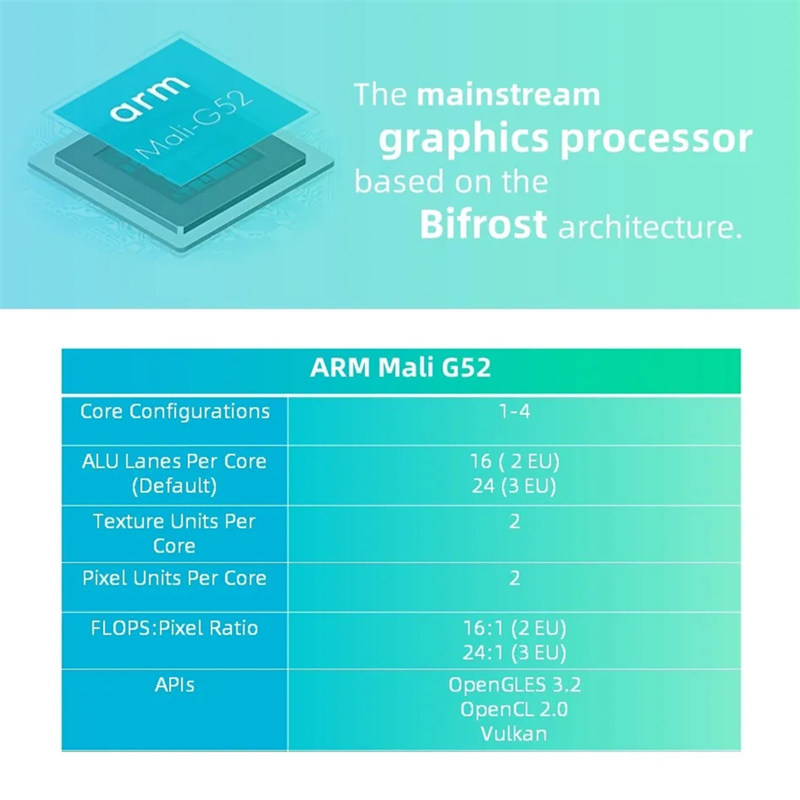

Chip utama	RK3568, Quad Cortex-A55 ，2.0GHz ， Mali-G52
Ram	1/2/4/8GB ， LPDDR4/4X ， 1560MHz
Penyimpanan	8/32/64/128GB ， EMMC
Ethernet	2.5G Ethernet Port2; 10/100/1000m Port Ethernet Adaptif2
HDMI	Antarmuka tampilan HDMI2.0, Dukung layar ganda dengan MIPI-DSI
MIPI- DSI	Layar MIPI Antarmuka, layar Wildfire MIPI dapat dicolokkan, mendukung layar ganda Tampilan dengan HDMI2.0
MIPI-CHI	MIPI-Camera interface
USB2.0	Tipe-A menunjukkan Antarmuka 1 (host). Antarmuka tipe-C 1 (OTG), yang merupakan pembakaran firmware antarmuka dan dibagikan dengan antarmuka daya
USB3.0	Port Tipe-A*1 (TUAN RUMAH)
Antarmuka PCIe	Mini-pcie antarmuka, dapat digunakan dengan kartu jaringan wifi setinggi penuh atau setengah tinggi, 4G modul atau modul antarmuka mini-pcie lainnya
Antarmuka Sata	SATA standar antarmuka
Hard disk pwr antarmuka pasokan	mendukung 12V keluaran
Pemegang kartu sim	Kartu sim Fungsi perlu digunakan dengan modul 4G
Antarmuka 40pin	Kompatibel dengan Antarmuka Raspberry Pi 40pin, mendukung fungsi PWM, GPIO, I²C, SPI, UART
Serial Debug pelabuhan	Bawaan Parameter 1500000-8-N-1
Tf deck	Mendukung micro SD (TF) Sistem boot kartu, hingga 128GB
port audio	Output headphone + Input mikrofon 2 dalam 1 antarmuka
Spk Speaker antarmuka	1W Power Speaker bisa terhubung
Tombol	Tombol daya, Tombol maskrom; Tombol pemulihan
Inframerah penerima	dukungan Fungsi remote control inframerah
Antarmuka kipas	mendukung Pemasangan kipas untuk disipasi panas
Baterai RTC antarmuka	mendukung RTC fungsi
