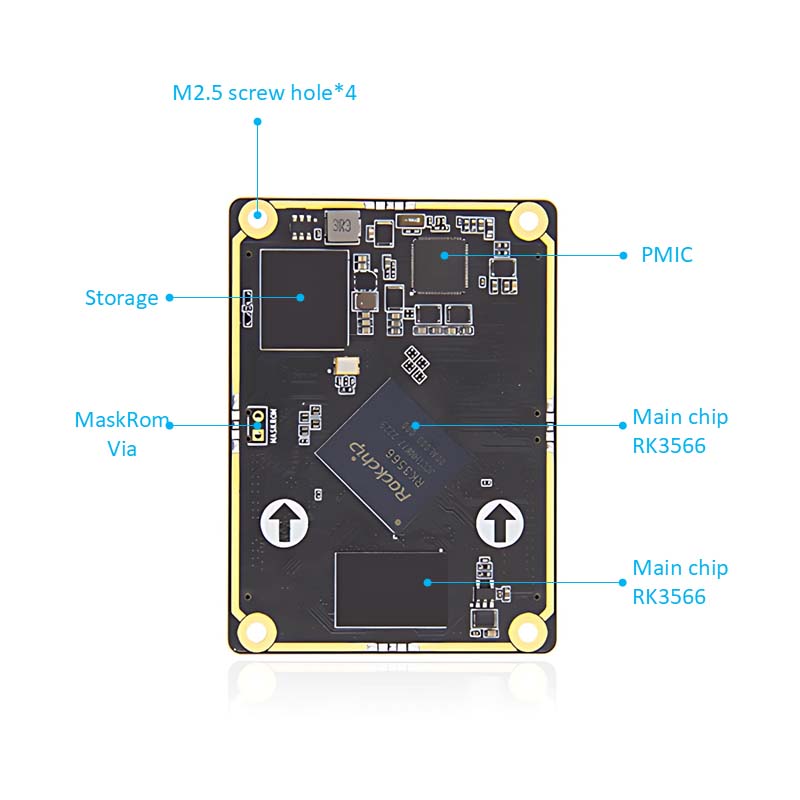

Rockchip RK3566 BTB Core Board

1. Rockchip RK3566 BTB Core Board dapat digunakan sebagai komputer papan tunggal berkinerja tinggi dan motherboard tertanam untuk tampilan, kontrol, transmisi jaringan, penyimpanan file, komputasi tepi dan skenario lainnya.

2. Using Rockchip RK3566 as the main chip, it adopts 22nm process technology, with a main frequency of up to 1.8GHz, integrated with quad-core 64-bit Cortex-A55 processor and MaliG522EE graphics processor, supports 4K decoding and 1080P encoding, supports dual-frequency display, built-in independent NPU, can be used for lightweight artificial intelligence applications.

3. Menyediakan berbagai kombinasi memori dan penyimpanan untuk dipilih, konfigurasi perangkat keras onboard seimbang, dan rentang aplikasi luas.

4. Daya komputasi NPU independen bawaan dapat mencapai 1tops, yang dapat digunakan untuk aplikasi AI kecerdasan buatan ringan.

5. Integrasi tinggi, dengan antarmuka ekspansi yang kaya, dengan port Gigabit Ethernet, HDMI, EDP, Minipcle, USB3.0, USB2.0, antarmuka layar MIPI dan antarmuka kamera MIPI, antarmuka audio dan periferal lainnya, dapat memberikan permainan penuh pada kinerja prosesor dan lebih lanjut memperluas skenario penggunaan.

6. Secara resmi mendukung arus utama Andriod 11, debain, gambar sistem operasi Ubuntu, dan dapat diterapkan pada berbagai lingkungan aplikasi yang berbeda.

7. Sumber terbuka yang sepenuhnya, menyediakan tutorial resmi, kit pengembangan driver SDK lengkap, skema desain, dan sumber daya lainnya, Anda dapat dengan mudah memulai tanpa bintik -bintik buta.

Fitur Produk

1. SDK GRATIS

2. Struktur papan ke papan. RK3566 RK3568 Dua papan inti kompatibel

3. Mendukung beberapa antarmuka layar, mendukung output bingkai hingga 4K60. Mendukung HDMI, MIPI DSI, EDP, LVD

4. NPU independen bawaan, daya komputasi dapat mencapai 1tops

5. Konfigurasi Ganda: 1/2/4/8GB LPDDR4; 8/32/64/128GB EMMC

6. 4K decoding; Port Gigabit Ethernet; USB3.0

7. Berikan dukungan teknis

Parameter produk

Parameter Core-Board

Konektor: Konektor DDR4 260pins, Model: ASOA826-H2SB-7H

Chip utama: RK3566 (quad-core Cortex-A55, 1.8GHz, Mali-G52)

IO: 260 Jari Emas, jarak 0.5mm, pimpin semua I0

Memori: 1/2/4/8GB, LPDDR4/4X, 1056MHz

Penyimpanan: 8/32/64/128GB, EMMC

Parameter Baseboard

Konektor: Konektor DDR4 260pins, Model: ASOA826-H2SB-7H

Antarmuka Daya: 12V@1a (1a dan di atas) Input DC, Antarmuka DC

Ethernet: port Ethernet adaptif 10/100/1000m

HDMI: HDMI2.0 Antarmuka Layar*1, Resolusi Maksimum 4096*2160@60Hz

LVDS: Antarmuka Layar LVDS*1, saluran tunggal 8bit

MIPI-DSI: Antarmuka layar MIPI*1; Single MIPI Mode Resolusi Maksimum 1920*1080@60Hz

MIPI-CSI: Antarmuka Kamera MIPI*2, Kamera IMX415/OV8858 Pluggable IMX415/OV8858

EDP: EDP1.3 Layar Antarmuka*1, EDP Touch Interface*1

USB2.0: Antarmuka Tipe-A*3 (host); Antarmuka Type-C*1 (OTG), untuk antarmuka pembakaran firmware

USB3.0: Antarmuka Tipe-A*1 (Host)

WiFi+Bluetooth: Modul Bluetooth WiFi Onboard, Model: RTL8821CU

Antarmuka PCLE: Antarmuka mini-PCLE, dapat digunakan dengan kartu jaringan WiFi setinggi atau setengah tinggi, modul 4G atau modul antarmuka mini-PCLE lainnya

Pemegang Kartu SIM: Fungsi kartu SIM perlu digunakan dengan modul 4G

1²c: 1²c*2

Port serial: port serial debug*1 (uart2) parameter default 1500000-8-n-1; LVTTL Serial Port*2 (UART7 & UART9); RS232*2 (UART3 & UART4); RS485*2 (UART1 & UART6)

Pemegang Kartu TF: Kartu Dukung Micro SD (TF) untuk memulai sistem, hingga 512GB

Audio: output audio, jack audio 3.5mm*1 (hijau); Input Audio, Jack Audio 3.5mm*1 (Merah) Antarmuka Mikrofon Mic*1

Antarmuka speaker SPK*1, dapat menghubungkan speaker daya 1W

Tombol: Tombol Daya; Tombol maskrom; Tombol pemulihan

Penerima Inframerah: Mendukung fungsi remote control inframerah

RTC: Soket Daya RTC*1

Antarmuka Kipas: Mendukung Instalasi Pendinginan Kipas 5V
