Rockchip RK3562 Digital Signage SBC Industrial Controller

● Papan TP-1HS dapat digunakan sebagai komputer papan tunggal berkinerja tinggi dan motherboard tertanam untuk tampilan, kontrol, transmisi jaringan, penyimpanan file, komputasi tepi dan skenario lainnya.

● Using Rockchip RK3562/RK3562J as the main chip, it adopts 22nm advanced process technology, with a main frequency of up to 2.0GHz, integrated quad-core 64-bit Cortex-A53 processor and ARMMali-G52 GPU, supports 4K video decoding, super image processing capabilities, and supports multi-camera input.

● Daya komputasi NPU independen bawaan dapat mencapai 1tops, memungkinkan berbagai skenario AI.

● Menyediakan berbagai kombinasi memori dan penyimpanan untuk dipilih, dengan konfigurasi perangkat keras onboard yang seimbang dan berbagai aplikasi.

● Integrasi tinggi, dengan antarmuka ekspansi yang kaya, WiFi6 onboard, port jaringan gigabit, LVD, USB3.0/2.0, MIPIDS1, MIPICS Four-Way1, antarmuka audio, penerimaan inframerah, pemegang kartu TF dan periferal lainnya, dapat memberikan permainan penuh pada kinerja prosesor dan lebih lanjut dari Use.

● Pejabat ini mendukung gambar sistem operasi android, debain, dan ubuntu utama, dan dapat diterapkan pada 6) lingkungan aplikasi yang berbeda.

● Data sepenuhnya open source, menyediakan kit pengembangan driver SDK lengkap, skema desain dan sumber daya lainnya, membuatnya mudah untuk memulai.

Fitur

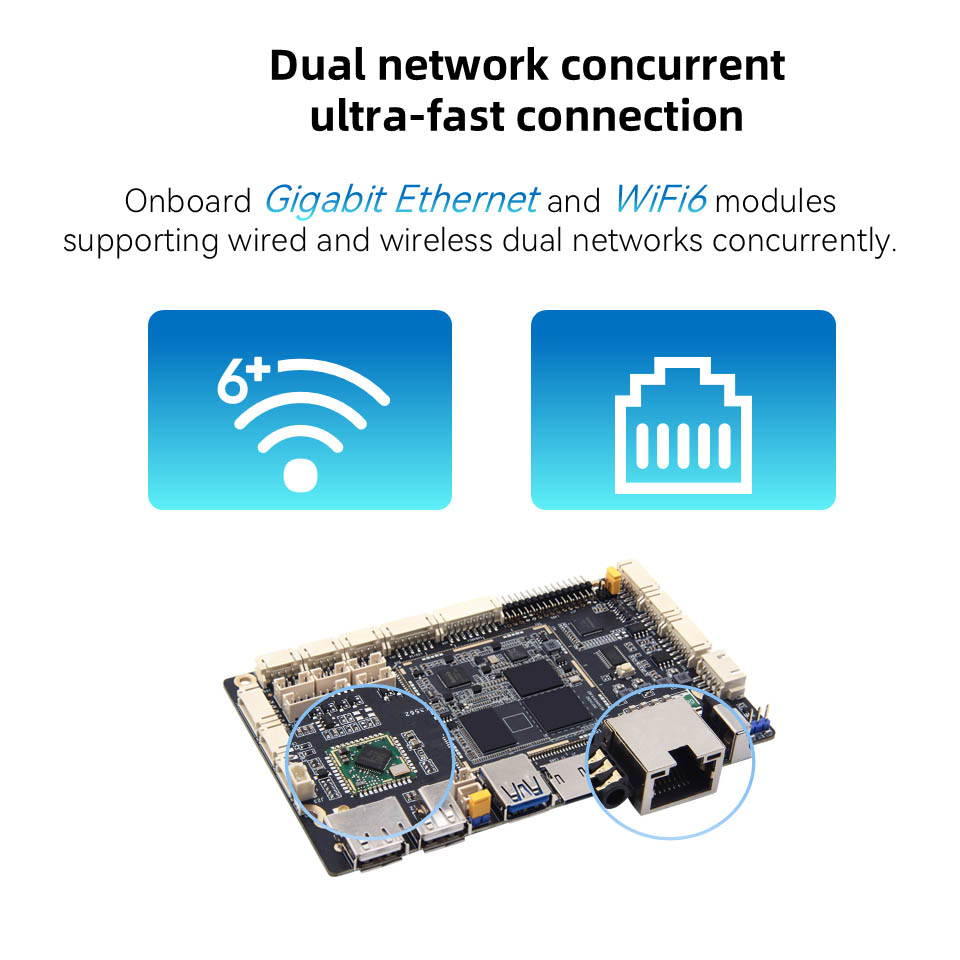

1. Onboard Gigabit Ethernet dan WiFi6 Modul mendukung konkurensi jaringan ganda kabel dan nirkabel

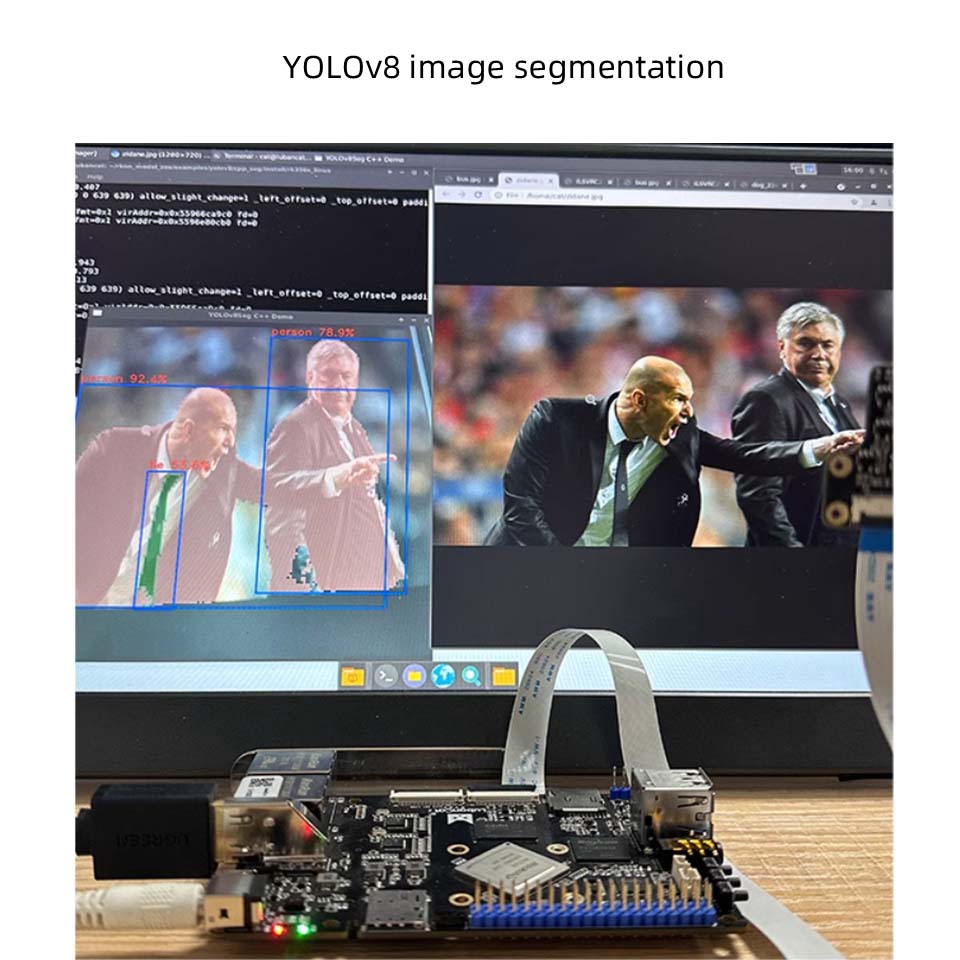

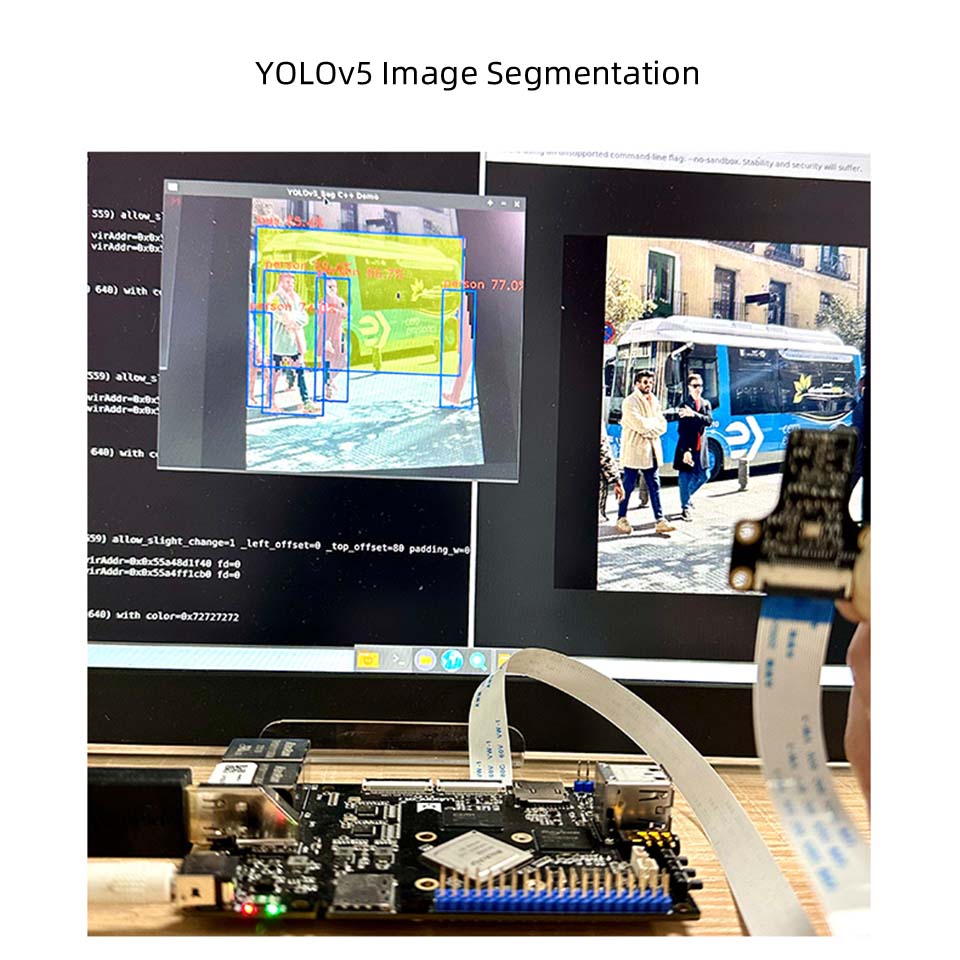

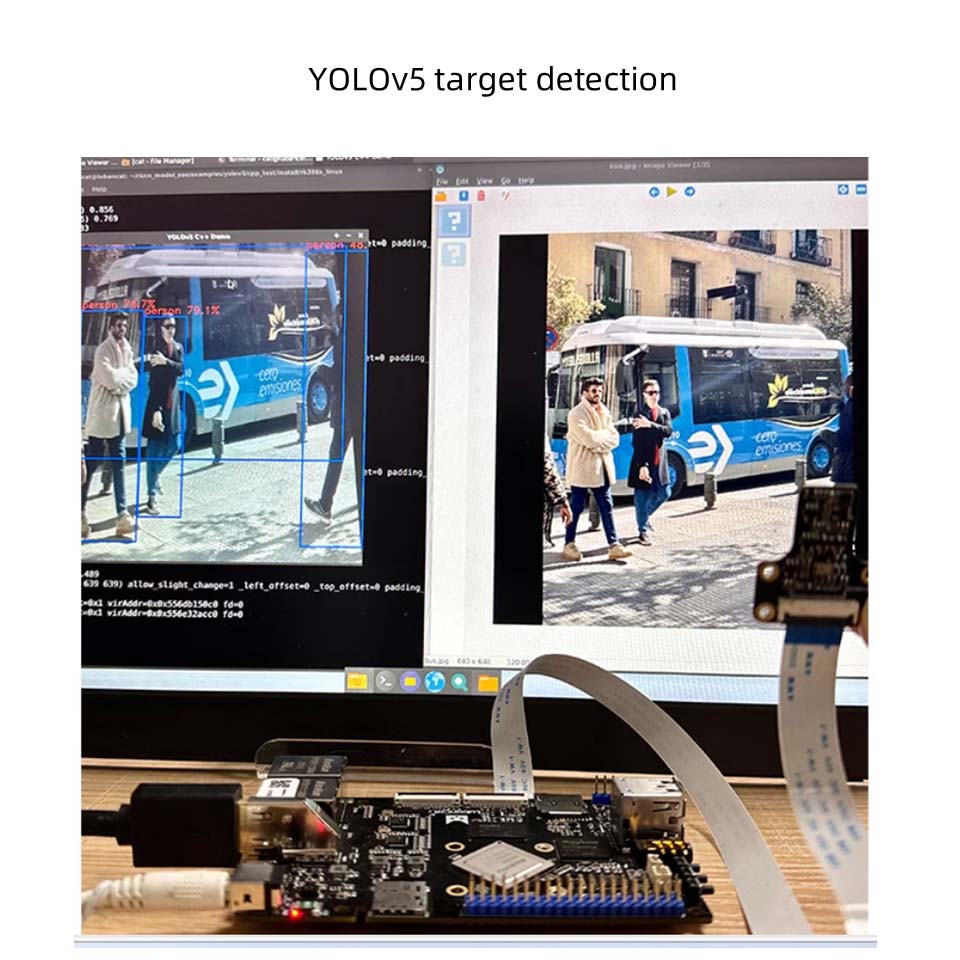

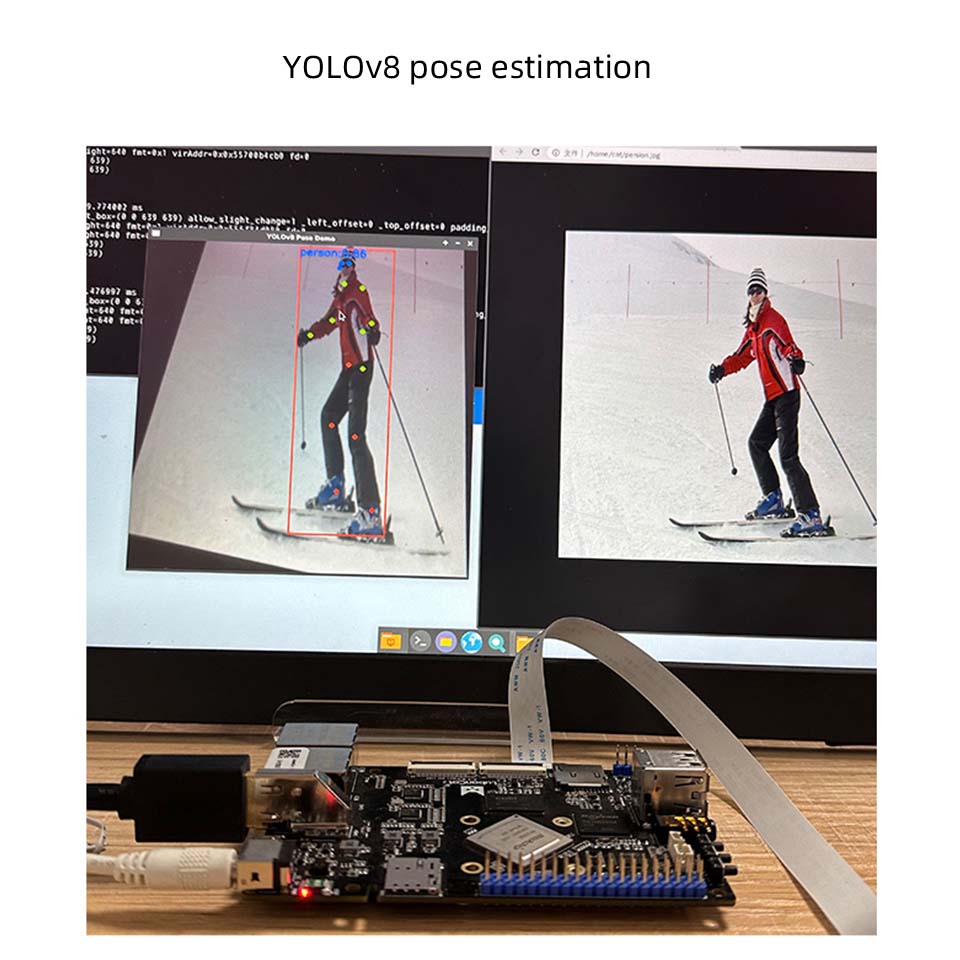

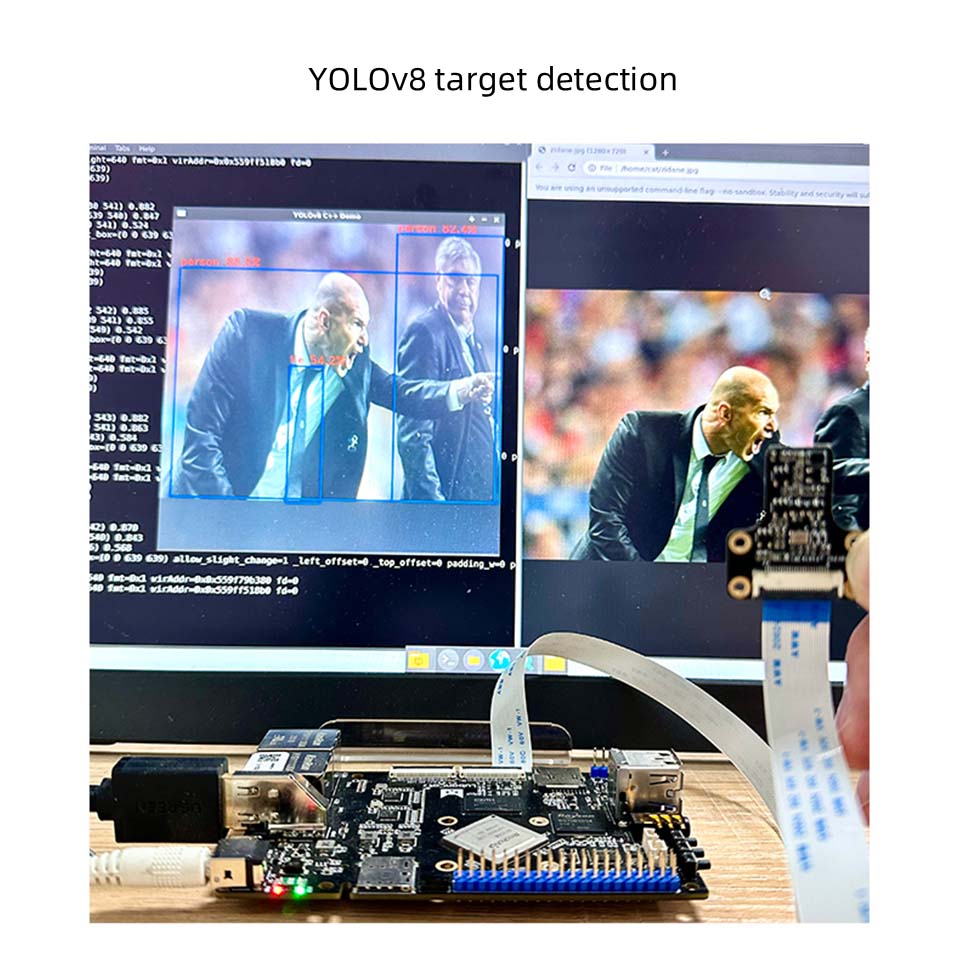

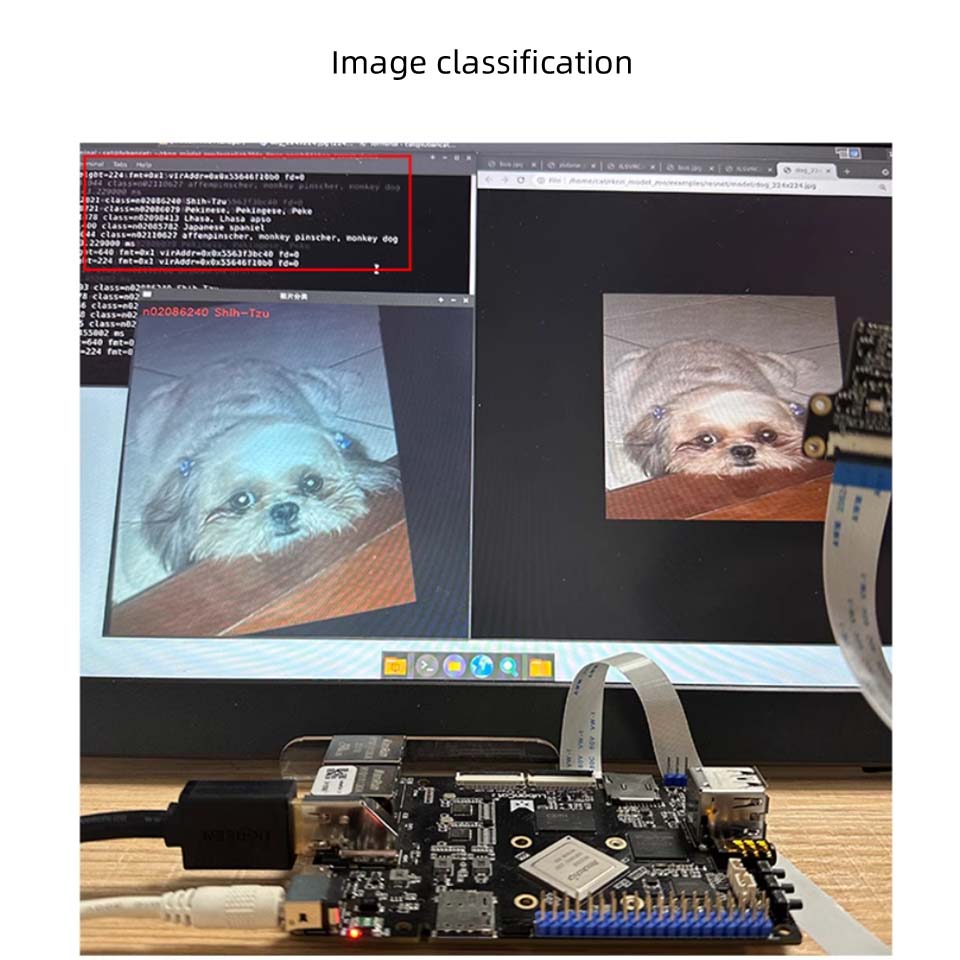

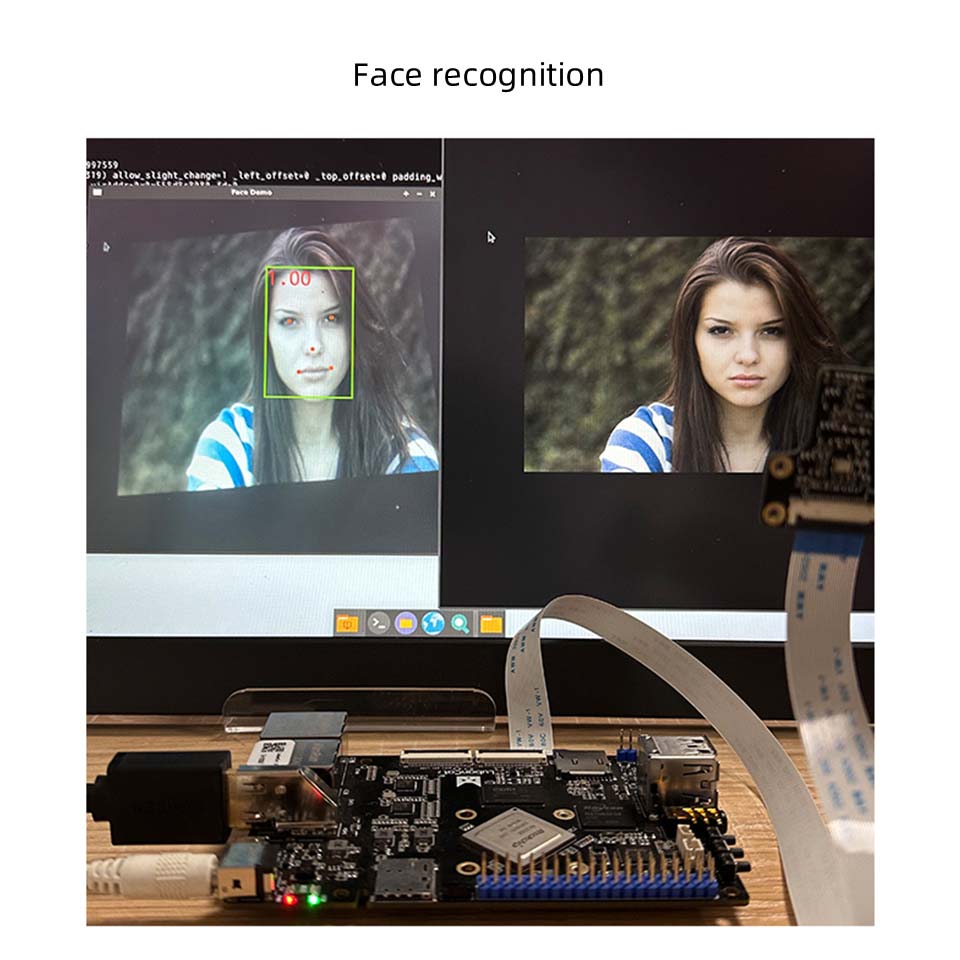

2. NPU independen bawaan, daya komputasi dapat mencapai 1tops

Mendukung pengalihan satu klik dari model arsitektur arus utama, dapat digunakan untuk aplikasi kecerdasan buatan ringan

3. Kemampuan analisis gambar yang kuat, decoding mudah 4K

Mendukung 4K@30 frame H.265 \ VP9 Format Decoding dan 1080p60 Frame H.264 Pengkodean Format

4. Antarmuka ekspansi yang kaya untuk memenuhi kebutuhan periferal

Dengan port jaringan Gigabit, LVD, USB3.0/2.0, MIPI DS1, MIPICS1 arah, antarmuka audio, penerimaan inframerah, pemegang kartu TF dan antarmuka lainnya, dapat dengan mudah memperluas Ethernet, kartu TF, kamera, layar, mikrofon, dan perangkat lainnya; Selain itu, ada RS232, RS485, CAN, antarmuka akuisisi ADC yang terpisah untuk memenuhi berbagai kebutuhan eksternal.

Aplikasi produk

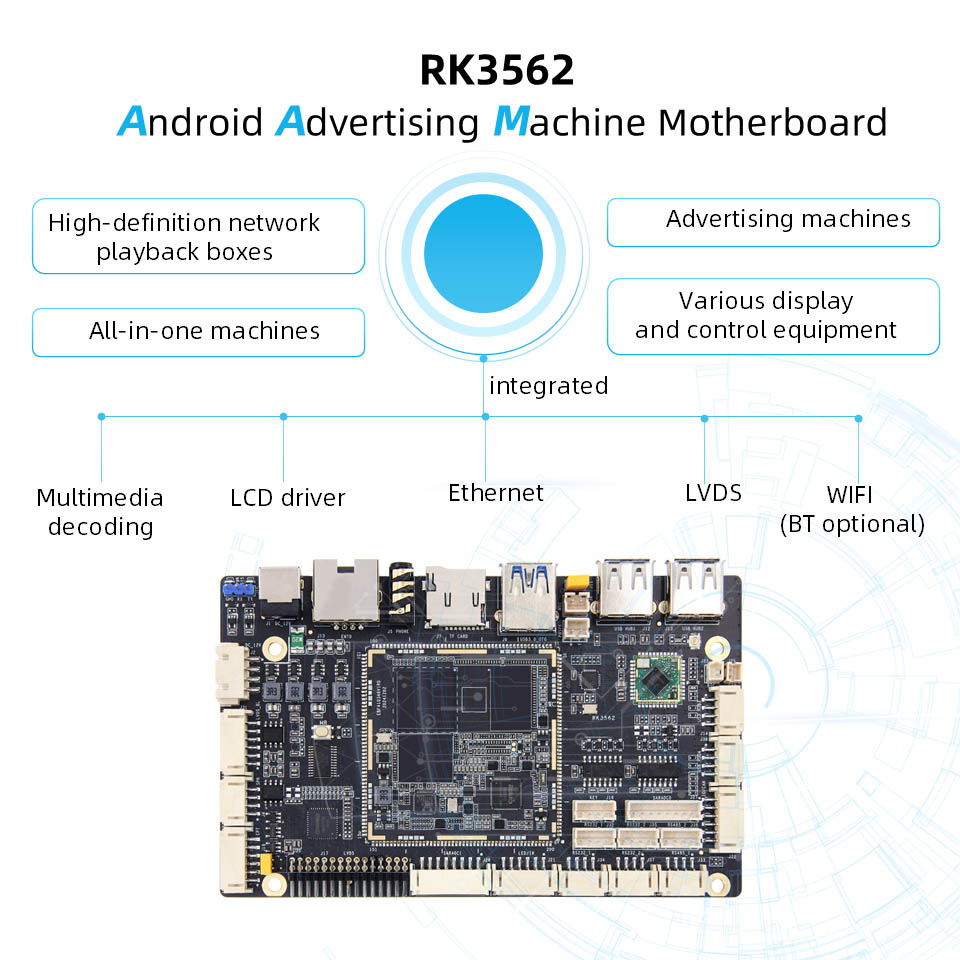

Cocok untuk kotak pemain jaringan definisi tinggi, mesin iklan dan mesin all-in-one, dll. Mengintegrasikan decoding multimedia, driver LCD, Ethernet, LVD, WiFi (Fungsi Bluetooth Opsional)

Parameter

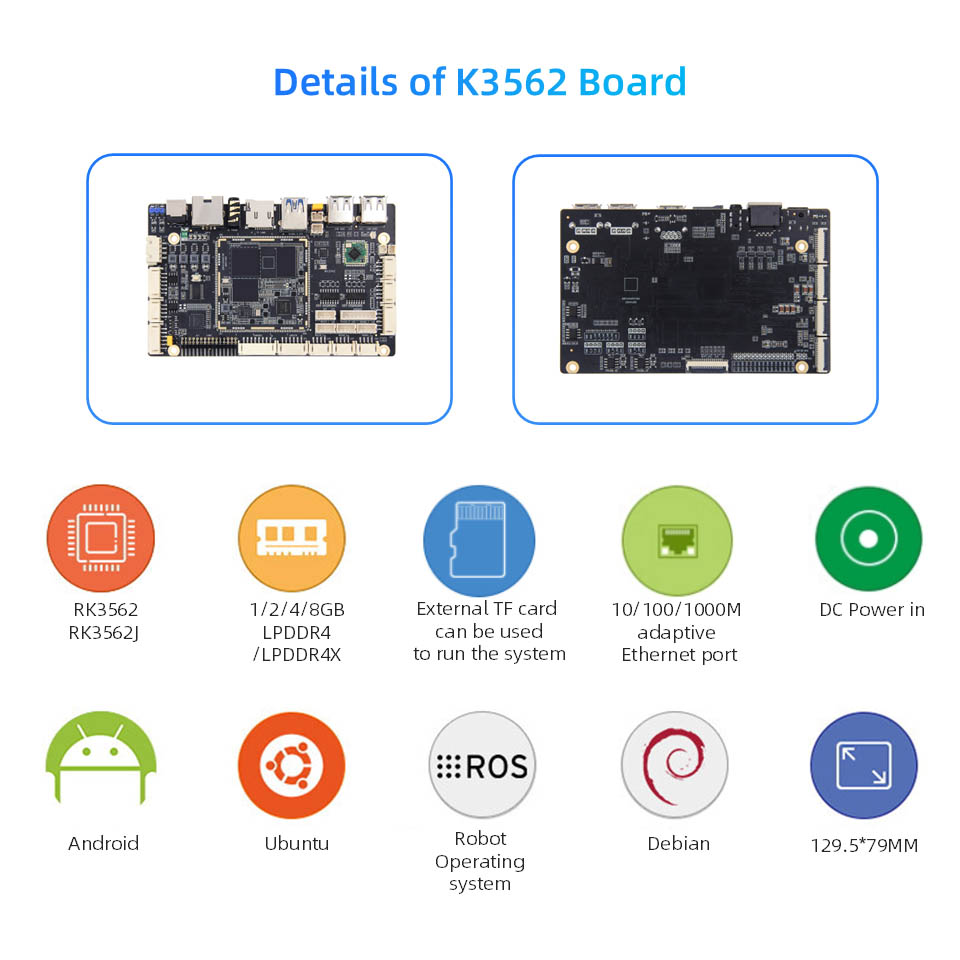

Konfigurasi Perangkat Keras Luban Cat 1HS Board

● Chip utama:

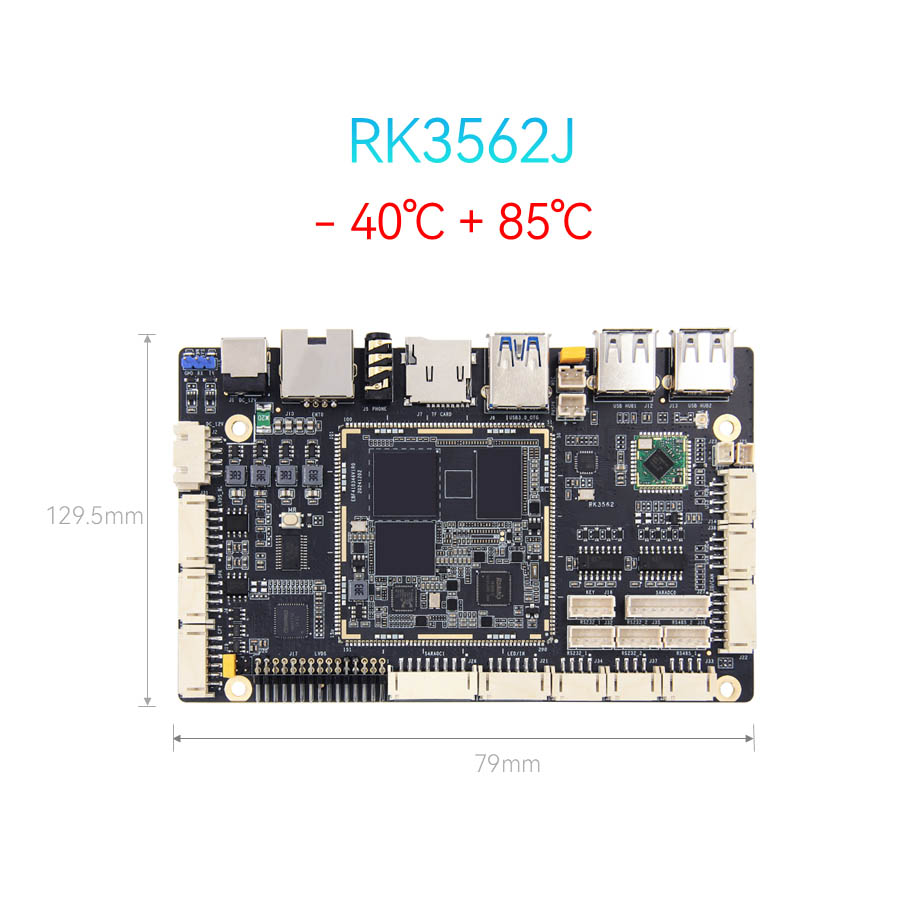

● Model: RK3562/RK3562JCPU: Quad-Core Cortex-A53, Frekuensi Utama hingga 2.0GHZGPU: MALI-G52NPU: 1TOPS Power Computing (Industrial RK3562J tanpa NPU)

● Memori: 1/2/4/8GB, LPDDR4/4X (dapat disesuaikan)

● Penyimpanan: 8/32/64/128GB, EMMC (dapat disesuaikan)

● Antarmuka Daya: Input DC 12V@2A DC

● Ethernet: Port Jaringan Gigabit*1, mendukung laju transmisi data 10/100/1000Mbps

● LVDS: 2*15pin LVDS Antarmuka layar*1

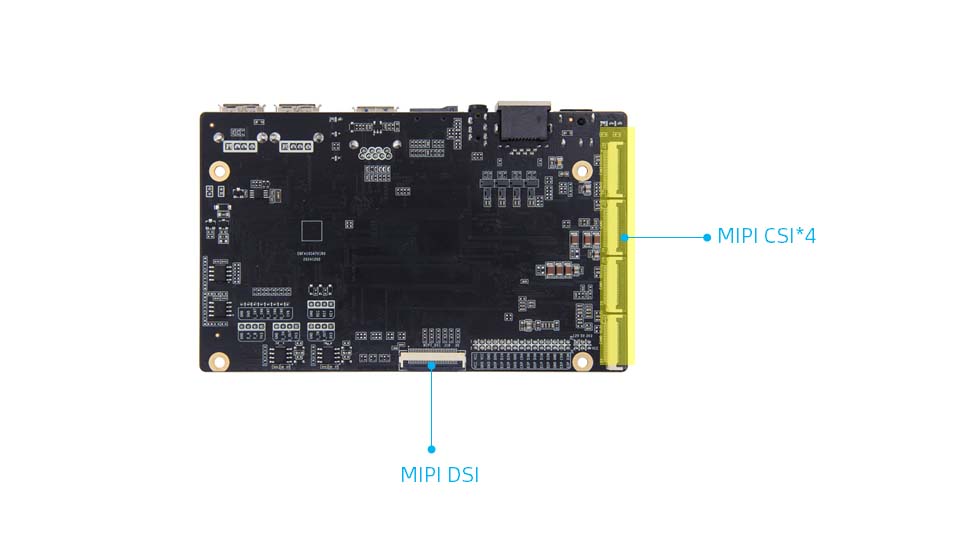

● MIPI-DSI: Antarmuka layar MIPI*1, antarmuka MIPIDSI dan LVDS digunakan kembali, dan standarnya adalah untuk terhubung ke layar LVDS. Jika Anda memilih untuk terhubung ke MIPIDSI, Anda perlu mengubah resistor

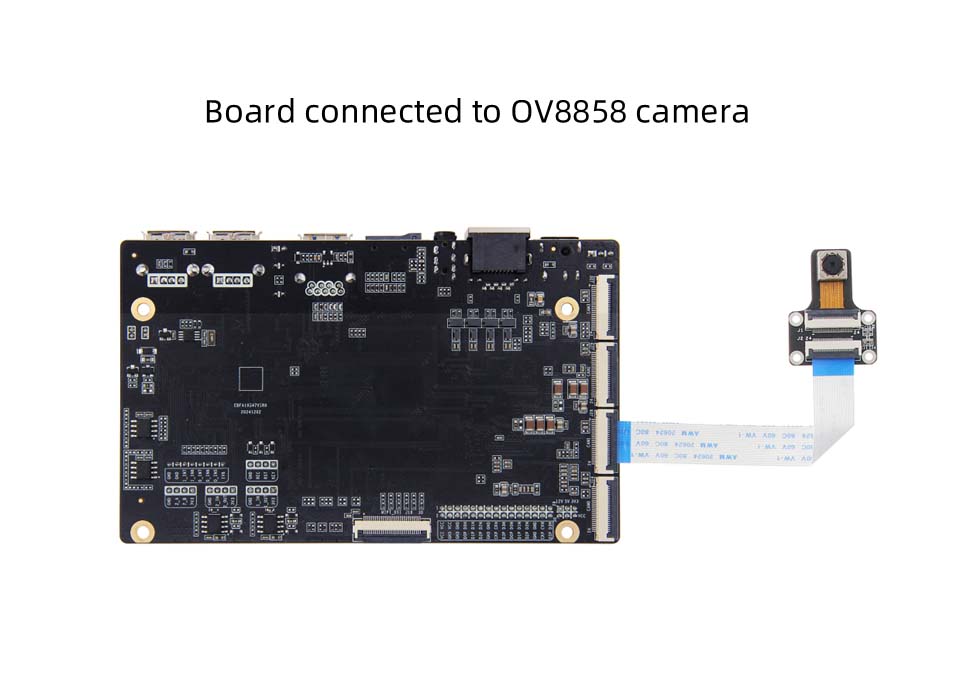

● MIPI-CSI: Antarmuka Kamera MIPI*4, dapat dicolokkan ke kamera IMX415/OV8858 toko (kombinasi default adalah kamera OV8858)

● Layar sentuh kapasitif: antarmuka layar sentuh LVD*1

● Lampu latar LCD: antarmuka lampu latar LVD*1

● Antarmuka Daya Layar: Antarmuka Pemilihan Tegangan LVDS*1

● USB2.0: Antarmuka hub USB*4

● USB3.0: Antarmuka USB OTG*1, default adalah mode perangkat, mode dapat dipilih melalui jumper cap

● WiFi: Modul WiFi6 Onboard, Model: AIC8800D40L

● Pemegang Kartu TF: Dukungan kartu micro SD (TF) untuk memulai sistem, hingga 512GB
