Dewan Pengembangan Dewan-ke-Board RK3588

Dewan pengembangan papan-ke-papan RK3588 ini, yang dikembangkan oleh ThinkCore Technology Co., Ltd., tim teknis yang berspesialisasi dalam R&D perangkat keras tertanam, desain, produksi, dan penjualan. Produk ini sangat ideal untuk solusi komputasi tepi AI berkinerja tinggi. Designed untuk AIOT, robotika, dan otomatisasi industri-mendukung PCIe 4.0, display dual 8K, dan akselerasi NPU.

mengirimkan permintaan

Deskripsi Produk

Apa itu Dewan Pengembangan Dewan RK3588?

Papan pengembangan papan-ke-papan RK3588 bertujuan untuk memungkinkan kombinasi fleksibel antara papan inti dan sub-papan fungsional (papan pembawa) dengan mengadopsi desain modular dan menggunakan antarmuka standar (mis., PCIE, MXM, konektor papan-ke-papan berkecepatan tinggi)

Jika dibandingkan dengan papan papan terintegrasi atau komputer papan, motherboard papan -ke -papan berbagi keunggulan inti berikut:

Perbandingan dengan papan pengembangan tradisional

Keuntungan	Dewan Pengembangan B2B	Papan MCU tradisional
Expandability	Modular, hot-swappable	Memperbaiki periferal, kabel jumper
Kualitas sinyal	Mendukung sinyal tingkat GHZ	GPIO/UART Kecepatan Rendah
Kecepatan pengembangan	Penggunaan kembali modul yang divalidasi	Membutuhkan desain ulang perangkat keras penuh
Menggunakan kasus	Sistem Kompleks (AI/Industri)	Kontrol Sederhana (Sensor Logging)

Fitur Utama Dewan Pengembangan RK3588

● SOC yang kuat: Rockchip RK3588 (8-core Cortex-A76/A55, 6tops NPU)

● Desain Modular: Konektor B2B Fleksibel untuk Ekspansi Kustom

● Antarmuka berkecepatan tinggi: PCIE 3.0, USB 3.1, Dual Gigabit Ethernet, SATA

● Multi-display: Mendukung 8k@60fps + 4k@60fps output simultan

● Operasi industri: -40 ° C hingga +85 ° C

● Antarmuka yang kaya: PCIe Mini, Kunci M.2 m, MIPI CSI

● Tampilan Berbeda Multi-layar: Mendukung tampilan heterogen tiga layar dan layar heterogen empat layar. HDMI*2; MIPI DSI*2; Tipe-C (Mendukung Protokol DP)

Spesifikasi teknis

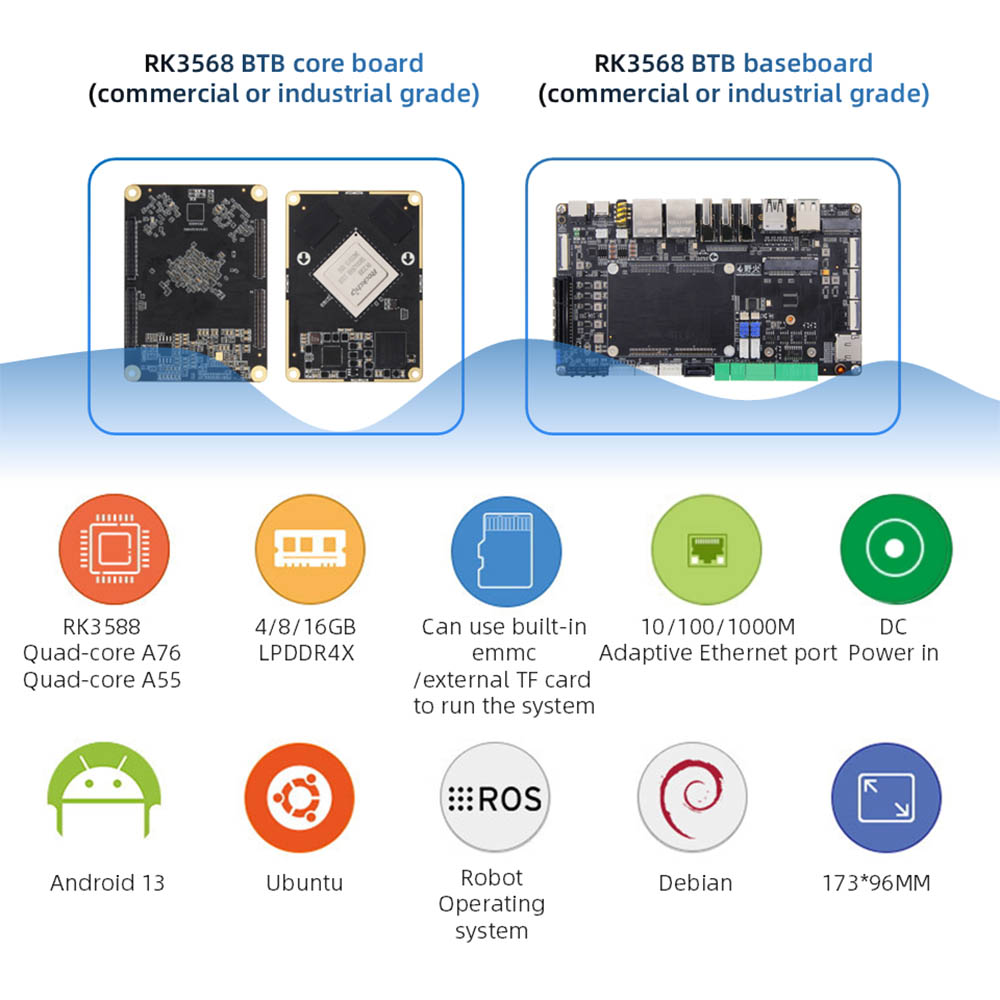

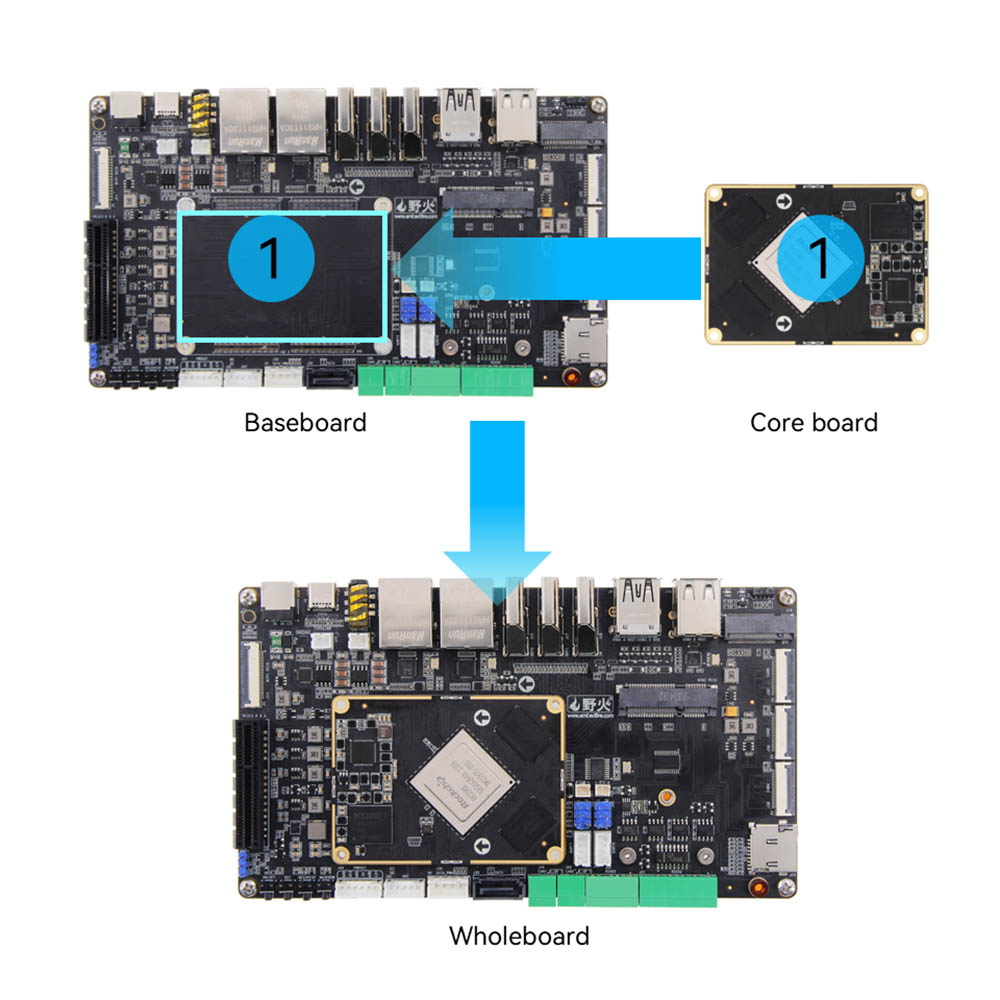

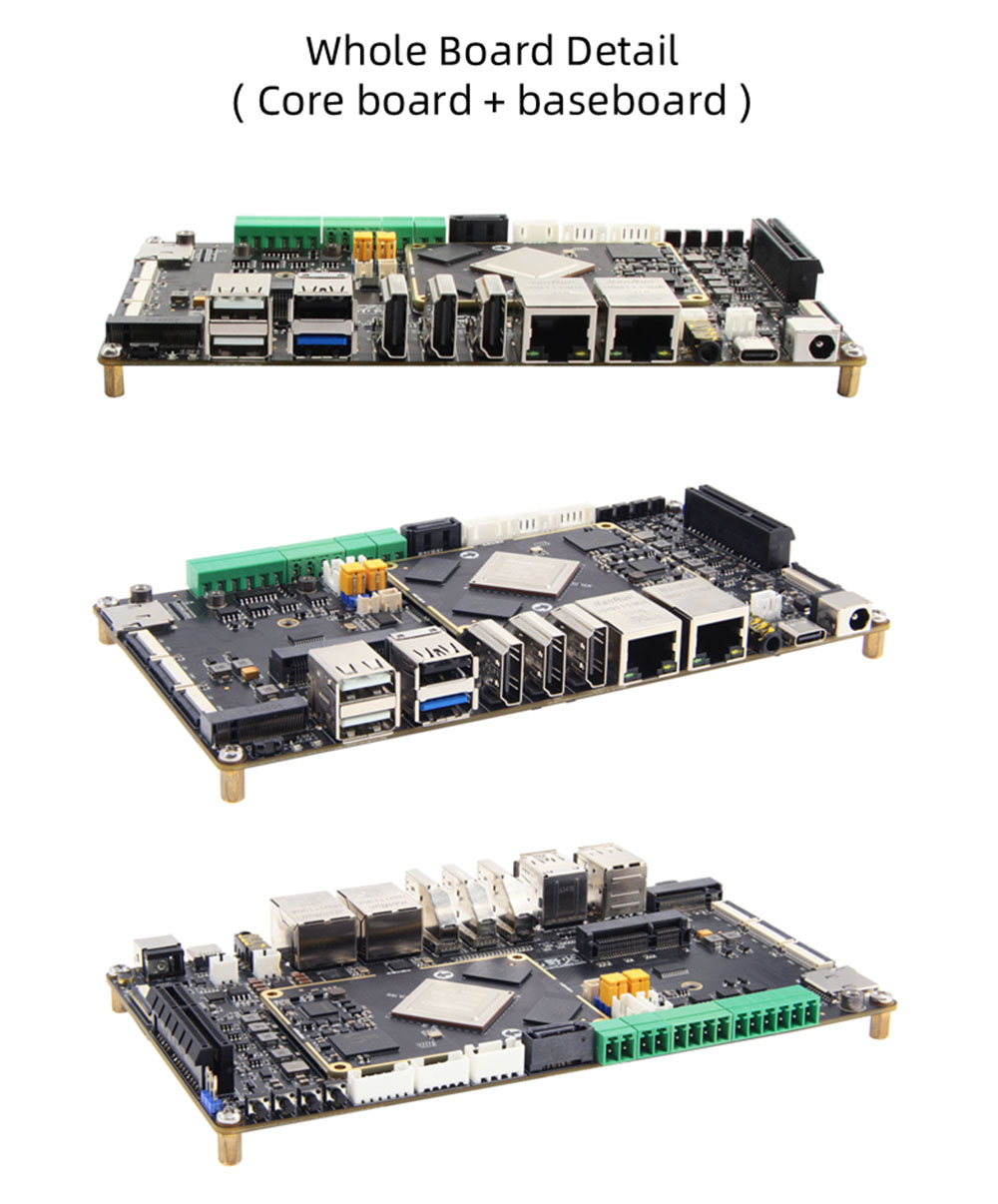

Motherboard BTB terdiri dari papan inti dan papan/ alas tiang pembawa.

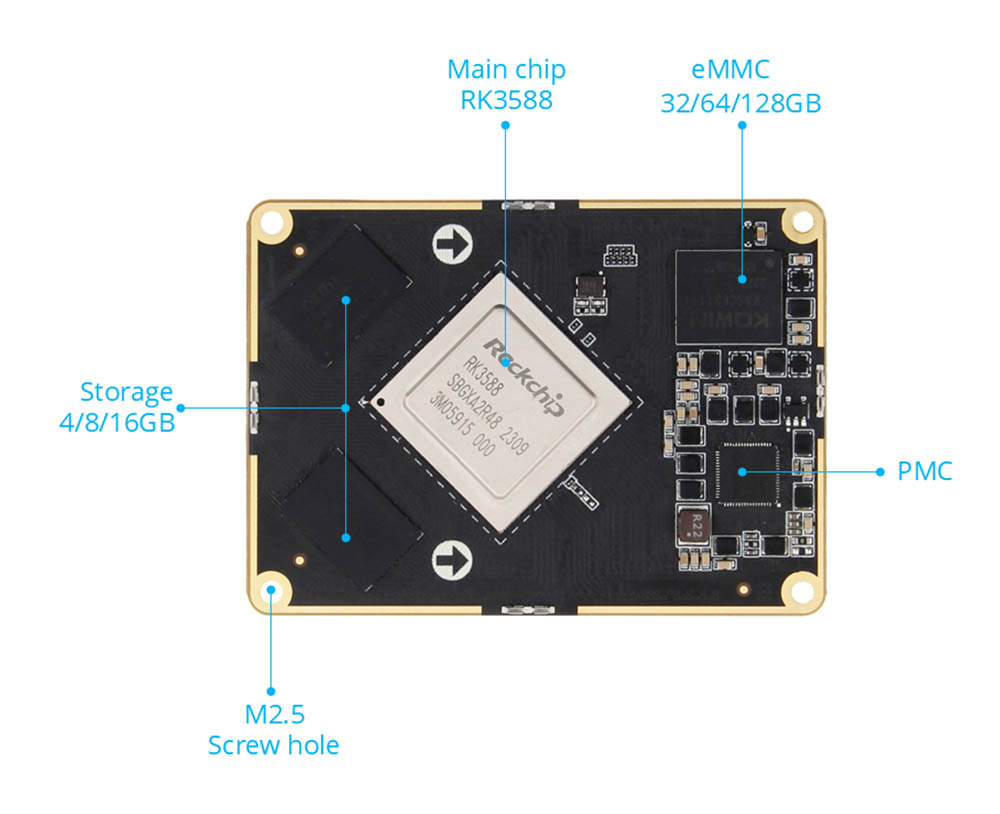

Parameter Papan Inti RK3588

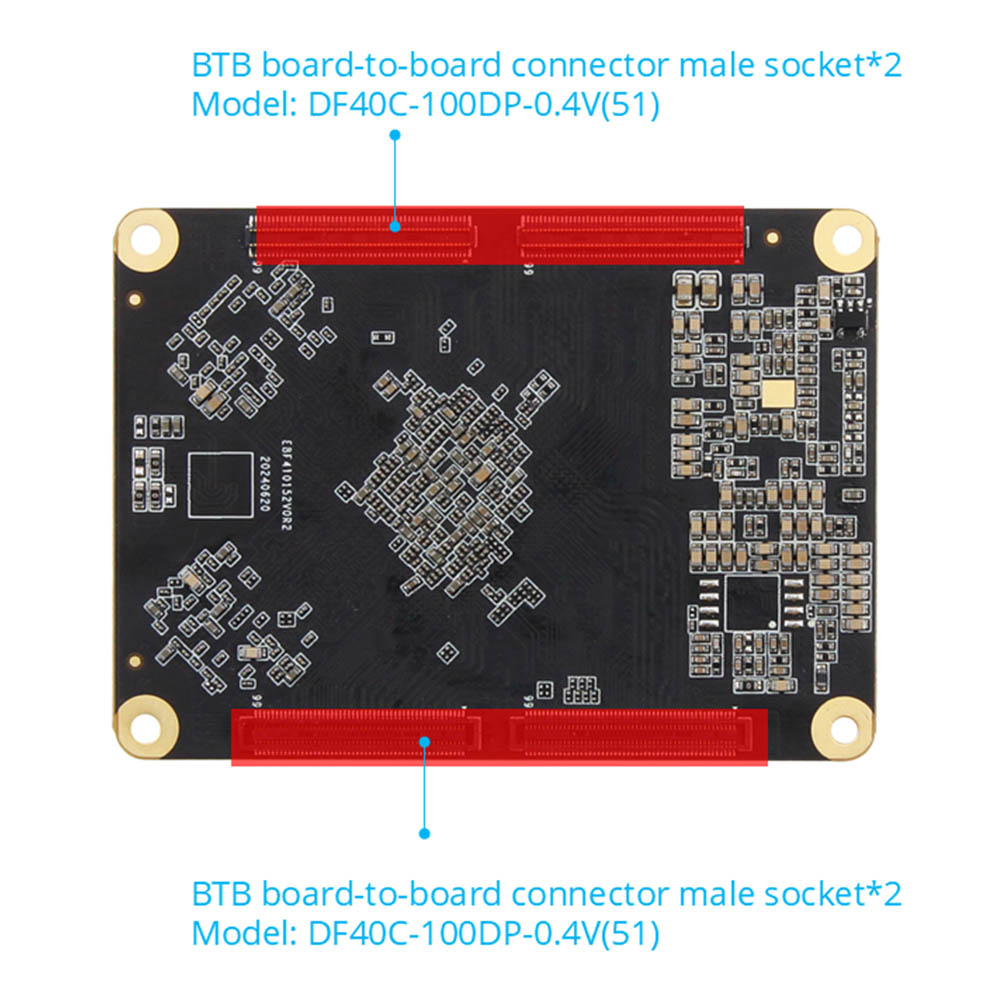

● Konektor: Konektor pria: DF40C-100DP-0.4V (51) Konektor wanita: DF40C-100DS-0.4V (51)

● Chip utama: RK3588 (quad-core A76 + quad-core A55, Mali-G610, kekuatan komputasi 6tops) BTB mengarah ke 400 pin, jarak 0,5mm, mengarah ke semua i0

● Memori: 4/8/16GB, LPDDR4/4X

● Penyimpanan: 32/64/128GB. EMMC

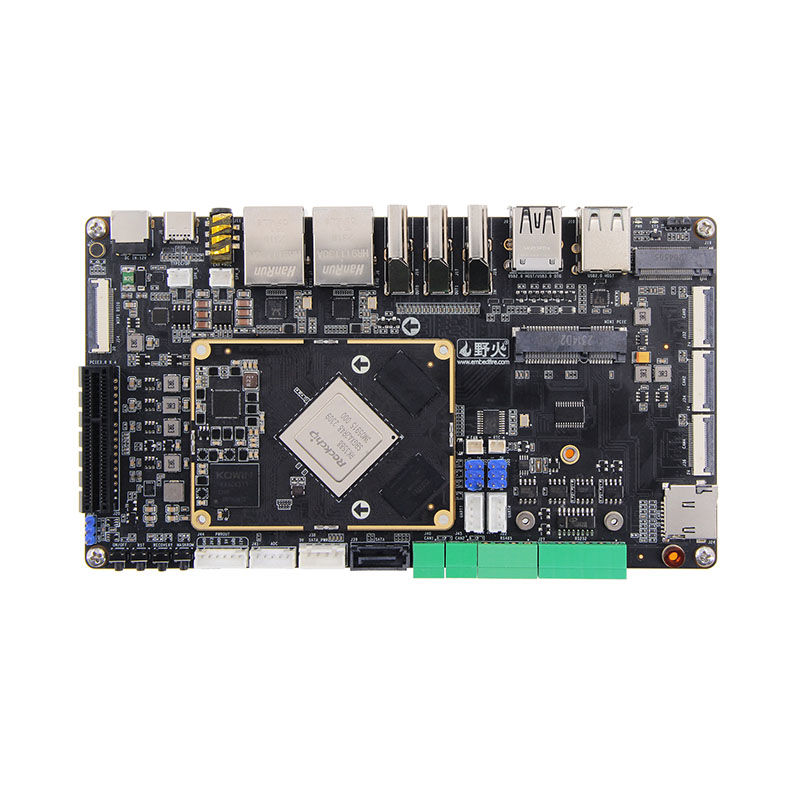

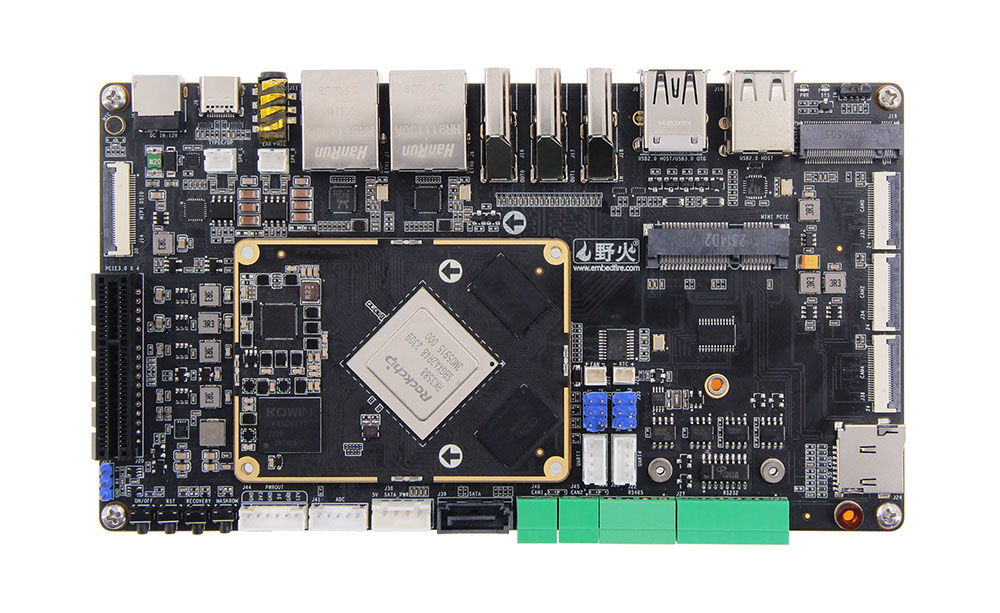

RK3588 Board-To-Board Development Board

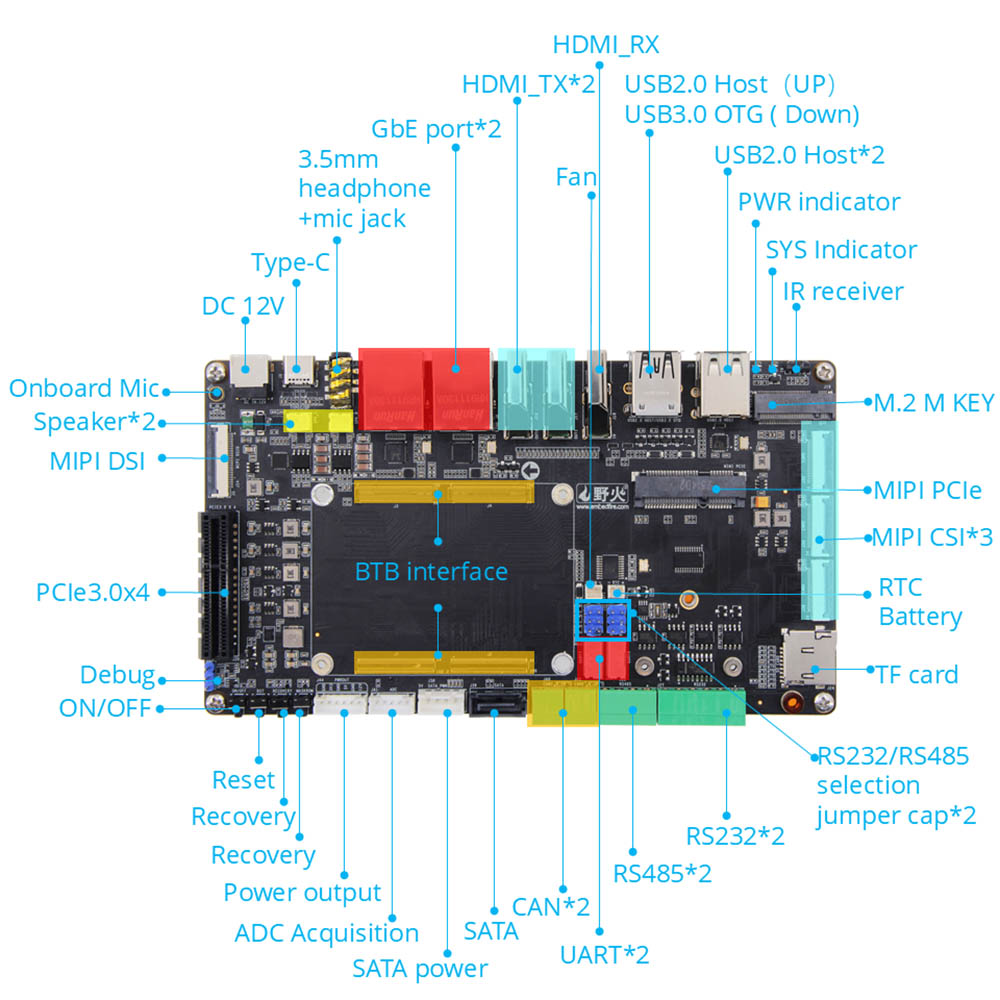

Parameter Baseboard RK3588

● Konektor: Pria: DF40C-100DP-0.4V (51) Wanita: DF40C-100DS-0.4V (51)

● Antarmuka Daya: 12V@2A Input DC, Antarmuka DC*1; Antarmuka Output Daya*1

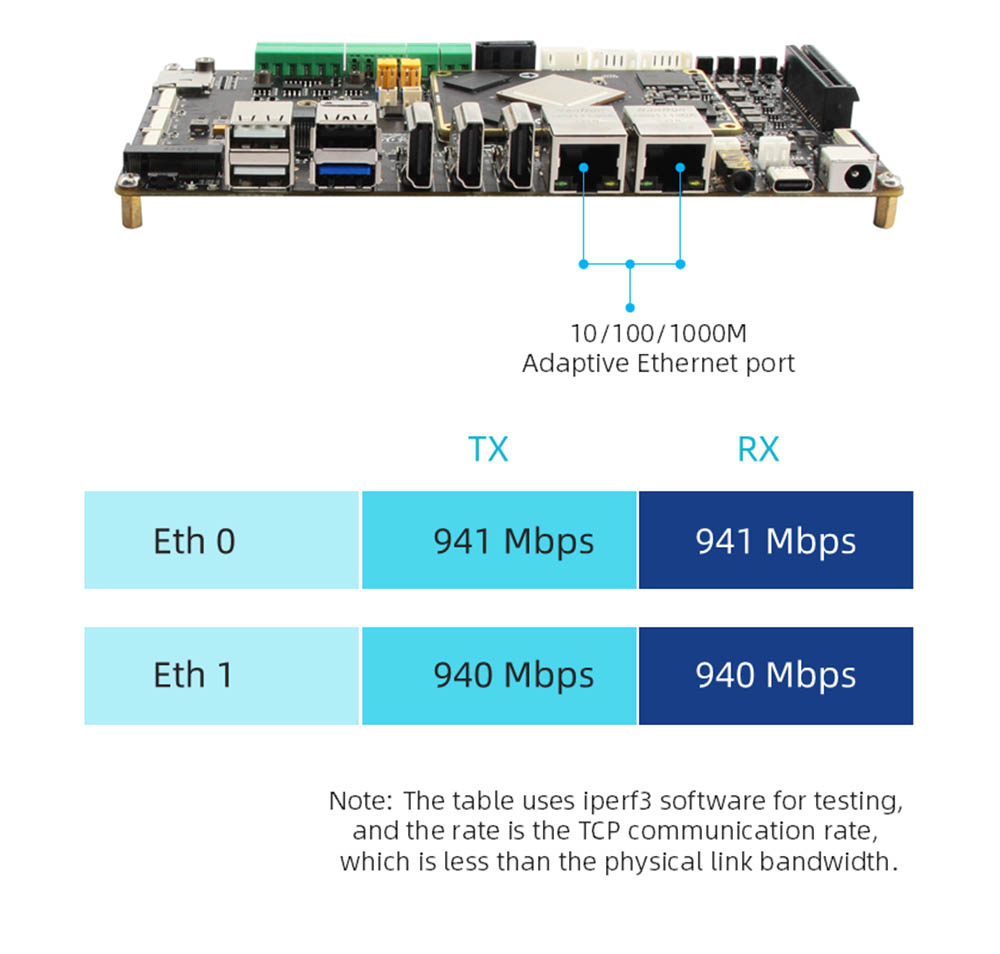

● Ethernet: Port Jaringan Gigabit*2, Dukungan 10/100/1000Mbps Tingkat Transmisi Data

● HDMI: HDMI12.0 Input*1, hingga 3840x2160@60fps; HDMI2.1 Output*2, mendukung beberapa layar dengan layar lain, resolusi maksimum 7680x4320@60Hz (resolusi 8K)

● MIPI-DSI: Antarmuka layar MIPI*2 (depan*1, belakang*1), dapat dicolokkan ke layar Wildfire MIPI, mendukung beberapa layar dengan layar lain; Single MIPI Mode Resolusi Maksimum 1920*1080@60Hz

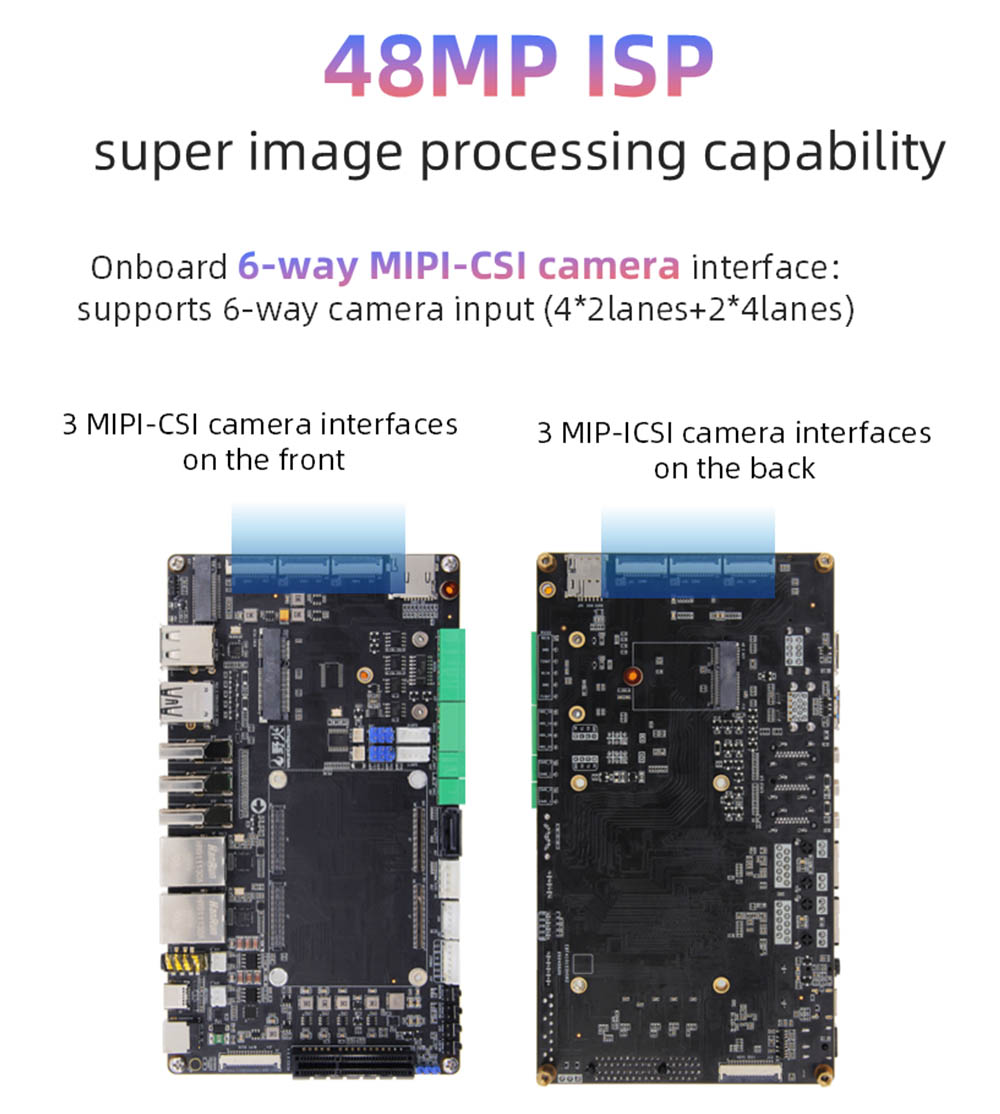

● MIPI-CSI: Antarmuka Kamera MIPI*6 (Depan*3, Kembali*3), dapat dicolokkan ke Kamera Wildfire MIPI

● USB2.0: antarmuka USB-HostType-A*3

● USB3.0: antarmuka USB-OTGTYPE-A*1; Antarmuka Type-C*1, dapat digunakan untuk pembakaran firmware, mendukung protokol DP1.4

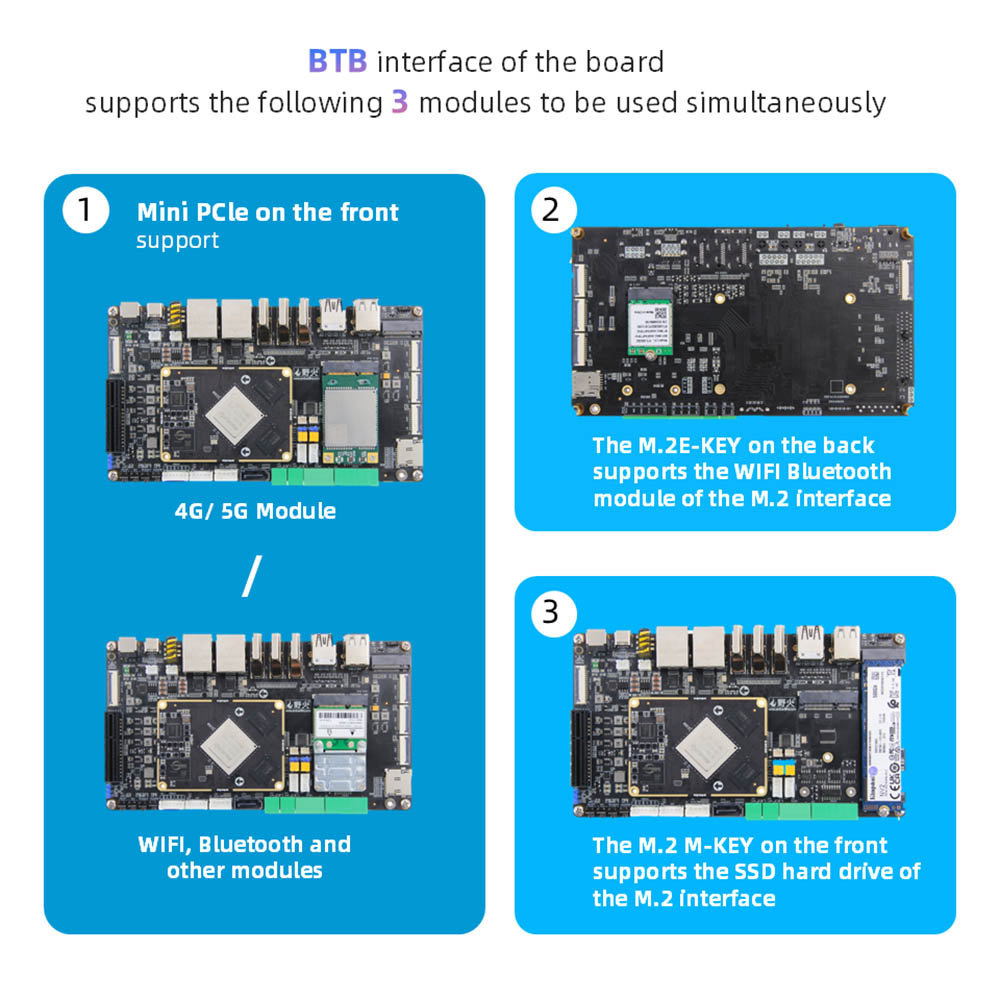

● Antarmuka PCLE: Antarmuka Mini-PCLE*1, dapat digunakan dengan kartu jaringan WiFi tinggi atau setengah tinggi, modul 4G atau Modul Antarmuka Mini-PCLE lainnya: PCLE3.0X4 Antarmuka*1

● M.2 Antarmuka: M.2Ekey Interface*1, Mendukung M.2 E-Key Wireless Network Card Module; M.2 m Antarmuka Kunci*1, Mendukung M.2 M-Key PCLE3.0*4Lanes Spesifikasi 2280 Hard Disk

● Pemegang Kartu TF: Pemegang Kartu Micro SD (TF)*1, mendukung sistem boot kartu TF, hingga 512GB

● Pemegang Kartu SIM: Pemegang Kartu SIM*1, Fungsi Kartu SIM perlu digunakan dengan modul 4G

● Antarmuka SATA: Antarmuka SATA standar*1; SATA Power Interface*1, mendukung output 12V

● Can: Can*2

● ADC: Antarmuka Akuisisi ADC*1

● Port serial debug:

● Port serial debug*1 (UART2), parameter default 1500000-8-n-1; UART Serial Port*2 (UART7 & UART9); RS232*2 (UART4 & UART7);

● RS485*2 (UART4 & UART7); RS232/RS485 Seleksi Jumper Interface*2

● Audio: mikrofon mic onboard*1; Antarmuka speaker SPK*2, dapat menghubungkan output headphone speaker daya 3W + Input mikrofon antarmuka 2-in-1*1

● Tombol: tombol hidup/mati*1; Tombol Maskrom*1; Tombol pemulihan*1; Tombol Reset*

● LED: Indikator Daya*1; Indikator Sistem*1

● Penerima Inframerah: Dukungan fungsi remote control inframerah
