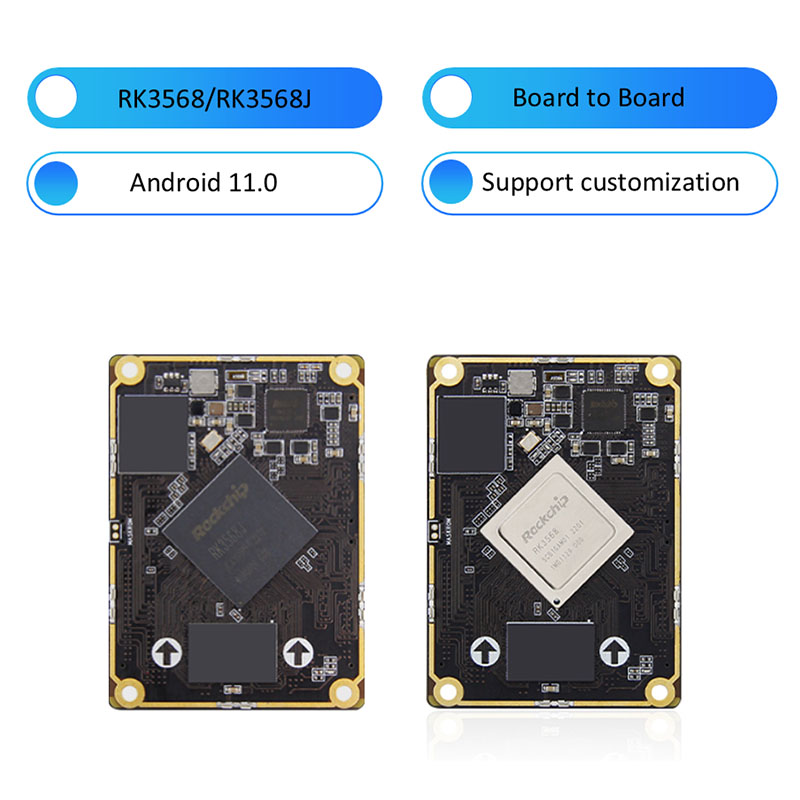

RK3568J RK3568 Dewan untuk Dewan Som Core Board
  • RK3568J RK3568 Dewan untuk Dewan Som Core BoardRK3568J RK3568 Dewan untuk Dewan Som Core Board

RK3568J RK3568 Dewan untuk Dewan Som Core Board

ThinkCore Technology Co., Ltd. adalah perusahaan teknis yang berfokus pada penelitian dan pengembangan perangkat keras tertanam, desain, produksi dan penjualan. Papan RK3568J RK3568 ini untuk papan papan inti SOM (antarmuka BTB) dapat digunakan sebagai komputer papan tunggal berkinerja tinggi dan motherboard tertanam untuk tampilan, kontrol, transmisi jaringan, penyimpanan file, komputasi tepi dan skenario lainnya.

mengirimkan permintaan

Deskripsi Produk

Papan fitur lengkap ini (antarmuka BTB) ini dapat digunakan sebagai komputer papan tunggal berkinerja tinggi dan motherboard tertanam untuk tampilan, kontrol, transmisi jaringan, penyimpanan file, komputasi tepi dan skenario lainnya.

Using RockchipRK3568 (commercial grade)/RK3568J (industrial grade) as the main chip, it adopts 22nm process technology, with a maximum frequency of 2.0GHz, integrated quad-core 64-bit Cortex-A55 processor and MaliG522EE graphics processor, supports 4K decoding and 1080P encoding, supports dual-frequency display, built-in independent NPU, can digunakan untuk aplikasi kecerdasan buatan ringan.

Berikan berbagai kombinasi memori dan penyimpanan untuk dipilih, konfigurasi perangkat keras onboard yang seimbang, berbagai aplikasi.

Daya komputasi NPU independen bawaan dapat mencapai 1tops (3568J adalah 512MacNPU), dapat digunakan untuk aplikasi kecerdasan buatan ringan.

Ini memiliki integrasi tinggi dan antarmuka ekspansi yang kaya, dan dilengkapi dengan port gigabit dual gigabit, HDMI, EDP, 5Minipcle, SATA, M.2, USB3.0, USB2.0, antarmuka layar MIPI, antarmuka audio, dan pereksploitasi lainnya, yang dapat memberikan permainan penuh.

Secara resmi mendukung Andriod 11, Debain, gambar sistem operasi Ubuntu, dan dapat diterapkan pada berbagai lingkungan aplikasi yang berbeda.

Berikan tutorial resmi, tutorial resmi, paket pengembangan driver SDK lengkap, skema desain, dan sumber daya lainnya, Anda dapat dengan mudah memulai tanpa jalan buntu.


RK3568J RK3568 Dewan untuk papan fitur papan inti SOM

Ini dapat berbagi alas tiang dengan papan inti RK3566 BTB kami. Dengan kata lain, Anda hanya perlu merancang satu alas tiang untuk mendukung dua papan inti.

Kelas komersial dan kelas industri tersedia.

Harga yang wajar dengan kualitas tinggi.

Siap digunakan. Mendukung banyak sistem operasi.

Antarmuka Ethernet gigabit ganda, mendukung regulasi tegangan dinamis.

NPU independen bawaan, daya komputasi dapat mencapai 512mac/1tops.

Mendukung switching satu klik dari model arsitektur utama, dapat digunakan untuk aplikasi kecerdasan buatan ringan.

Kemampuan Analisis Gambar yang Kuat, Decoding Mudah 4K mendukung 4K@60 frame H.264 \ H.265 \ VP9 Format Decoding dan 1080p60 Frame H.264 \ H.265 Pengkodean Format.

Tampilan Dual-Screen, Definisi Tinggi dan Portabel.

Mendukung tampilan layar ganda, dukungan hingga 4K60 frame + 1080p60 frames output gambar secara bersamaan.

Dengan antarmuka ekspansi yang kaya untuk memenuhi berbagai kebutuhan eksternal


RK3568J RK3568 Dewan Parameter Papan Inti SOM

RK3568 Konfigurasi Perangkat Keras Papan Inti BTB

Konektor: Pria: SGDBM-05-80p-H10 Wanita: SGDBF-05-80p-H30

Chip utama: RK3568/RK3568J (Quad-Core Cortex-A55, 2GHz, Mali-G52)

IO: BTB mengarah ke 320 pin, jarak 0,5mm, mengarah ke semua I0

Memori: 1/2/4/8GB, LPDDR4/4X, 1560MHz

Penyimpanan: 8/32/64/128GB, EMMC


K3568 BTB Baseboard Hardware Configuration

Konektor: Pria: SGDBM-05-80p-H10 Wanita: SGDBF-05-80p-H30

Antarmuka Daya: 12V@1a (1a dan di atas) Input DC, Antarmuka DC

Ethernet: port Ethernet adaptif 10/100/1000m*2

HDMI: antarmuka layar HDMI2.0, mendukung layar layar ganda, resolusi maksimum 4096*2160@60Hz

MIPI-DSI: Antarmuka Layar MIPI*2, dapat dicolokkan ke layar Wildfire MIPI, Dukungan Tampilan Dual-Screen: Mode MIPI Tunggal Resolusi Maksimum 1920*1080@60Hz

MIPI-CSI: Antarmuka Kamera MIPI*2, dapat dicolokkan ke Kamera IMX415/OV8858

EDP: EDP1.3 Antarmuka layar*1, EDP Touch Interface*1; Mendukung tampilan layar ganda

USB2.0: Antarmuka Tipe-A*3 (host); Antarmuka Type-C*1 (OTG), untuk antarmuka pembakaran firmware

USB3.0: Antarmuka Tipe-A*1 (Host)

M.2 Antarmuka: Jenis M.Key Solid State Drive, PCLE3.0*2 jalur; dapat dicolokkan dalam spesifikasi 2280 NVME Solid State Drive

Antarmuka PCLE: Antarmuka Mini-PCLE, dapat digunakan dengan kartu jaringan WiFi tinggi atau setengah tinggi, modul 4G atau modul antarmuka mini-PCLE lainnya

Pemegang Kartu SIM: Fungsi kartu SIM perlu digunakan dengan modul 4G

Antarmuka SATA: Antarmuka SATA standar*1; Antarmuka Catu Daya SATA*1, mendukung output 12V

Can: Can*2

ADC: Antarmuka Akuisisi ADC*1

Port serial: port serial debug*1 (uart2) parameter default 1500000-8-n-1; LVTTL Serial Port*2 (UART7 & UART9); RS232*2 (UART7 & UART9) RS485*2 (UART3 & UART4)

Pemegang Kartu TF: Mendukung Sistem Boot Kartu Micro SD (TF), hingga 512GB

Audio: output audio, pemegang audio 3.5mm*1 (hijau); Input audio, pemegang audio 3.5mm*1 (merah); Antarmuka Mikrofon Mic*1 SPK Speaker Interface*1, dapat menghubungkan speaker daya 1W

Tombol: Tombol Daya; Tombol Reset; Tombol pemulihan

Penerima Inframerah: Mendukung fungsi remote control inframerah

RTC: Soket Daya RTC*1

Antarmuka Kipas: Mendukung instalasi kipas 5V untuk pendinginan
