RK3568 Dewan untuk Motherboard Board
  • RK3568 Dewan untuk Motherboard BoardRK3568 Dewan untuk Motherboard Board
  • RK3568 Dewan untuk Motherboard BoardRK3568 Dewan untuk Motherboard Board
  • RK3568 Dewan untuk Motherboard BoardRK3568 Dewan untuk Motherboard Board

RK3568 Dewan untuk Motherboard Board

RK3568 Board to Board Motherboard Komputer Terbuka Source RK3568 Motherboard untuk Linux dan Android. ThinkCore Technology Co., Ltd. adalah perusahaan teknis yang berfokus pada penelitian dan pengembangan perangkat keras tertanam, desain, produksi, dan penjualan. Kami menyediakan komputer papan tunggal RK3566 berkualitas tinggi. Kami berharap menjadi mitra jangka panjang Anda di Cina.

mengirimkan permintaan

Deskripsi Produk

Papan thisrk3568 untuk papan motherboard (antarmuka BTB) dapat digunakan sebagai komputer papan tunggal berkinerja tinggi dan motherboard tertanam untuk tampilan, kontrol, transmisi jaringan, penyimpanan file, komputasi tepi dan skenario lainnya.

Using RockchipRK3568 (commercial grade)/RK3568J (industrial grade) as the main chip, it adopts 22nm process technology, with a maximum frequency of 2.0GHz, integrated quad-core 64-bit Cortex-A55 processor and MaliG522EE graphics processor, supports 4K decoding and 1080P encoding, supports dual-frequency display, built-in independent NPU, can digunakan untuk aplikasi kecerdasan buatan ringan.

Berikan berbagai kombinasi memori dan penyimpanan untuk dipilih, konfigurasi perangkat keras onboard seimbang, berbagai aplikasi

Daya komputasi NPU independen bawaan dapat mencapai 1tops (3568J adalah 512MacNPU), dapat digunakan untuk aplikasi kecerdasan buatan ringan.

Ini memiliki integrasi tinggi dan antarmuka ekspansi yang kaya, dan dilengkapi dengan port gigabit dual gigabit, HDMI, EDP, 5Minipcle, SATA, M.2, USB3.0, USB2.0, antarmuka layar MIPI, antarmuka audio, dan pereksploitasi lainnya, yang dapat memberikan permainan penuh.

Secara resmi mendukung Andriod 11, Debain, gambar sistem operasi Ubuntu, dan dapat diterapkan pada berbagai lingkungan aplikasi yang berbeda.

Sumber terbuka sepenuhnya, menyediakan tutorial resmi, paket pengembangan driver SDK lengkap, skema desain, dan sumber daya lainnya, Anda dapat dengan mudah memulai tanpa jalan buntu.


Fitur

1. Siap digunakan, mendukung beberapa sistem operasi, apakah itu pengembangan atau hiburan, dapat dengan mudah dipenuhi!

2. Antarmuka Ethernet Gigabit Ganda, Dukungan Regulasi Tegangan Dinamis

3. NPU independen bawaan, daya komputasi dapat mencapai 512mac/1tops

Mendukung pengalihan satu klik dari model arsitektur arus utama, dapat digunakan untuk aplikasi kecerdasan buatan ringan

4. Kemampuan Analisis Gambar yang Kuat, Decoding Mudah 4K Mendukung 4K@60 Frames H.264 \ H.265 \ VP9 Format Decoding dan 1080p60 Frame H.264 \ H.265 Format Pengkodean Format

5. Dual-screen display, definisi tinggi dan portabel

Dukungan tampilan layar ganda, dukungan hingga 4K60 frame + 1080p60 frames output gambar secara bersamaan

Dengan antarmuka ekspansi yang kaya untuk memenuhi berbagai kebutuhan eksternal


Parameter

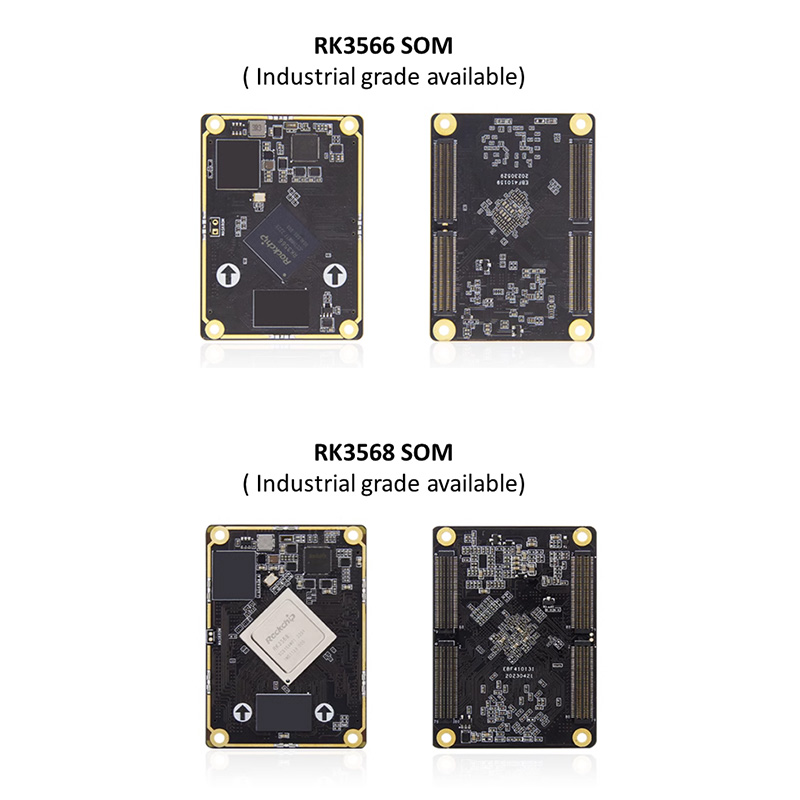

Motherboard ini terdiri dari RK3568/ RK3568J Core Board+ Baseboard dengan bentuk papan ke papan. Jadi papan dasar kompatibel dengan papan inti RK3568/ RK3568J kami dan papan inti RK3566/ RK35666J.

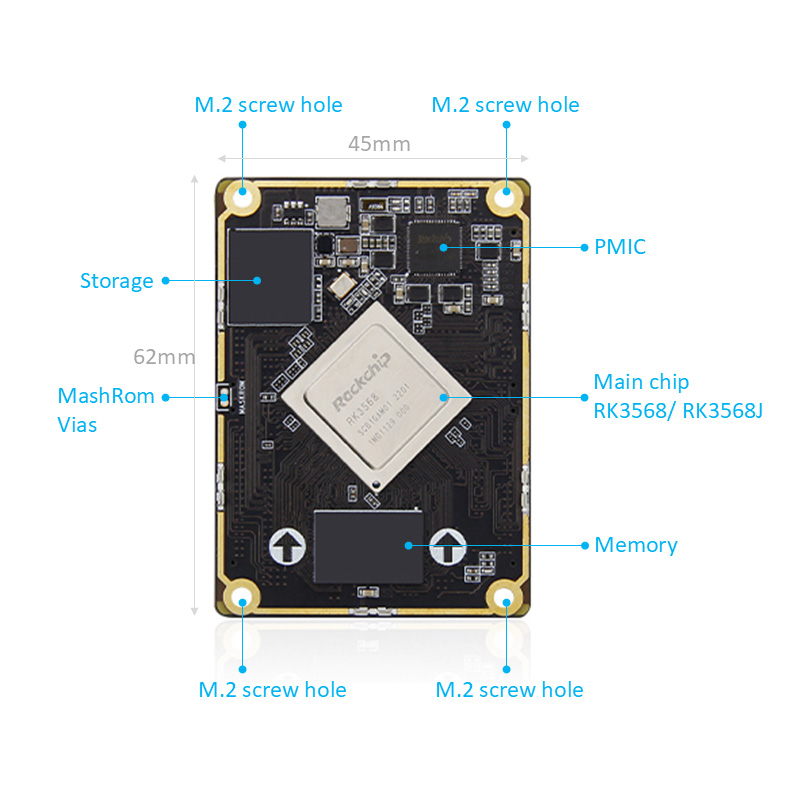

RK3568 Konfigurasi Perangkat Keras Papan Inti BTB

Konektor: Pria: SGDBM-05-80p-H10 Wanita: SGDBF-05-80p-H30

Chip utama: RK3568/RK3568J (Quad-Core Cortex-A55, 2GHz, Mali-G52)

IO: BTB mengarah ke 320 pin, jarak 0,5mm, mengarah ke semua I0

Memori: 1/2/4/8GB, LPDDR4/4X, 1560MHz

Penyimpanan: 8/32/64/128GB, EMMC


RK3568 BTB Baseboard Konfigurasi Perangkat Keras

Konektor: Pria: SGDBM-05-80p-H10 Wanita: SGDBF-05-80p-H30

Antarmuka Daya: 12V@1a (1a dan di atas) Input DC, Antarmuka DC

Ethernet: port Ethernet adaptif 10/100/1000m*2

HDMI: antarmuka layar HDMI2.0, mendukung layar layar ganda, resolusi maksimum 4096*2160@60Hz

MIPI-DSI: Antarmuka Layar MIPI*2, dapat dicolokkan ke layar Wildfire MIPI, Dukungan Tampilan Dual-Screen: Mode MIPI Tunggal Resolusi Maksimum 1920*1080@60Hz

MIPI-CSI: Antarmuka Kamera MIPI*2, dapat dicolokkan ke Kamera IMX415/OV8858

EDP: EDP1.3 Antarmuka layar*1, EDP Touch Interface*1; Mendukung tampilan layar ganda

USB2.0: Antarmuka Tipe-A*3 (host); Antarmuka Type-C*1 (OTG), untuk antarmuka pembakaran firmware

USB3.0: Antarmuka Tipe-A*1 (Host)

M.2 Antarmuka: Jenis M.Key Solid State Drive, PCLE3.0*2 jalur; dapat dicolokkan dalam spesifikasi 2280 NVME Solid State Drive

Antarmuka PCLE: Antarmuka mini-PCLE, dapat digunakan dengan kartu jaringan WiFi setinggi atau setengah tinggi, modul 4G atau modul antarmuka mini-PCLE lainnya

Pemegang Kartu SIM: Fungsi kartu SIM perlu digunakan dengan modul 4G

Antarmuka SATA: Antarmuka SATA standar*1; Antarmuka Catu Daya SATA*1, mendukung output 12V

Can: Can*2

ADC: Antarmuka Akuisisi ADC*1

Port serial: port serial debug*1 (uart2) parameter default 1500000-8-n-1; LVTTL Serial Port*2 (UART7 & UART9); RS232*2 (UART7 & UART9) RS485*2 (UART3 & UART4)

Pemegang Kartu TF: Mendukung Sistem Boot Kartu Micro SD (TF), hingga 512GB

Audio: output audio, pemegang audio 3.5mm*1 (hijau); Input audio, pemegang audio 3.5mm*1 (merah); Antarmuka Mikrofon Mic*1 SPK Speaker Interface*1, dapat menghubungkan speaker daya 1W

Tombol: Tombol Daya; Tombol Reset; Tombol pemulihan

Penerima Inframerah: Mendukung fungsi remote control inframerah

RTC: Soket Daya RTC*1

Antarmuka Kipas: Mendukung instalasi kipas 5V untuk pendinginan
