Apa itu chip RK3576?

2024-12-20

Rockchip RK3576 generasi kedua 8nm performa tinggi platform AIOT adalah prosesor SOC (sistem-on-chip) berkinerja tinggi yang cocok untuk berbagai skenario aplikasi seperti PC berbasis ARM, perangkat komputasi tepi, dan perangkat internet seluler pribadi. Ini menggunakan CPU delapan-core berdasarkan arsitektur ARM, mengintegrasikan NPU 6tops (Operasi TERA per detik) (Unit Pemrosesan Jaringan Saraf), mengintegrasikan beberapa core komputasi seperti GPU, MCU, VPU, dan memiliki antarmuka periferal yang kaya untuk memenuhi persyaratan adegan yang kompleks di ALOT. Selain itu, RK3576 juga mendukung penyimpanan UFS (Universal Flash Storage), memberikan penyimpanan data yang efisien dan kemampuan membaca.

Teknologi ThinkCore yang didedikasikan untuk pengembangan yang tertanam, saat ini telah mengembangkan dewan inti RK3576 dan mendukung kustomisasi dan produksi massal


2. 2. Analisis Spesifikasi RK3576




CPU:

Prosesor ARM octa-core dengan 4 core Cortex-A72 (2,2 GHz) dan 4 core Cortex-A53 (1,8 GHz)

ARM CORTEX-M0 MCU Berorientasi Pengguna di 400MHz


GPU:

ARM Mali-G52 MC3 @ 1GHz

Mendukung OpenGL ES 1.1, 2.0 dan 3.2

Dukung gunung berapi 1.1

Mendukung Profil Lengkap OpenCl 2.0

Mendukung AFBC (kompresi buffer bingkai lengan)


DDR:

Dual 32-bit LPDDR4/LPDDR4X/LPDDR5


VPU:

8KP30 H.265, AV1, VP9, ​​Dekoder Video AVS2

4KP120 H.265, AV1, VP9, ​​Decoder Video AVS2

4KP60 H.265, H.264, AV1, VP9, ​​Decoder Video AVS2

4KP60 H.264/H.265 Video Encoder

4KP60 MPEG Encoder dan Decoder

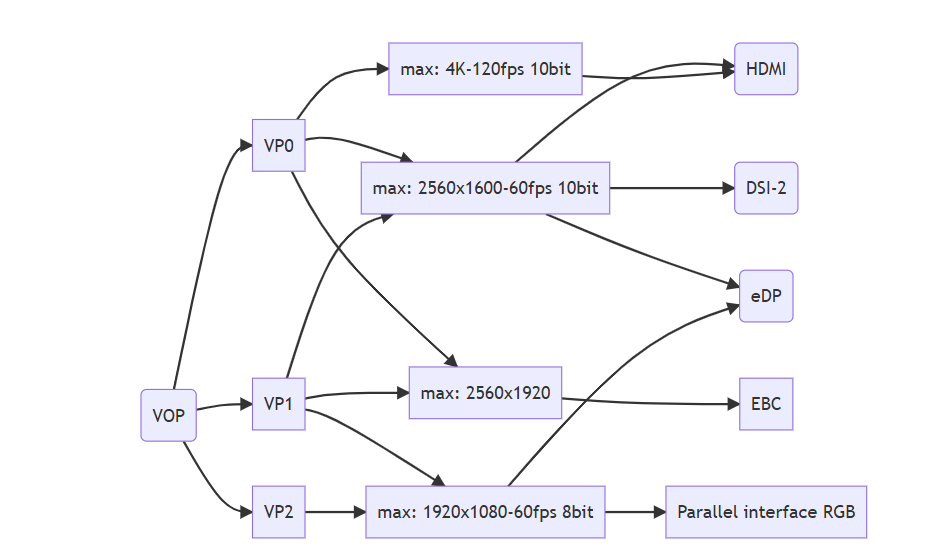

GTC:

HDMI 2.1 4KP120 /EDP 1.3 Combo TX @ 4KP60 Combo TX

MIPI DSI-2 TX @ 4K60

DisplayPort 1.4 TX @ 4K120

EPD (Tampilan Kertas Elektronik) TX @ 2560x1920

Antarmuka Paralel (RGB888) TX @ 1080p60



1. Dukungan tampilan layar triple 2.5k+2k+2k

2. 2. Layar ganda 4K+ 2K


NPU:

Daya komputasi int8 adalah 6 top

Mendukung inti ganda, inti ganda dapat bekerja sama atau mandiri

Dukung int4, int8, int16, fp16, bf16 dan tf32 komputasi dengan 1mb internal sram

Dukungan multi-tugas, multi-scenario paralel Q Processing mendukung kerangka pembelajaran mendalam: TensorFlow, Caffe, Tflite, Pytorch, Onnx NN, Android NN, dll.


RGA (mesin grafis 2D):

Mesin Rockchip RGA V2.5, Resolusi Maksimum Inti Ganda: Gambar Sumber 8192x8192, Gambar Target 4096x4096 Transfer blok dukungan dan pengisian warna mode transparansi, termasuk pengisian gradien dan pengisian pola pola

Mendukung pencampuran alpha, termasuk alpha global, alpha per-pixel dan gradien

Dukung rasio penskalaan non-integer dari 1/16 hingga 16

Dukungan 0, 90, 180, 270


Input video

ISP piksel 16m dengan HDR (hingga 120dB)

Mendukung 3 antarmuka MIPI CSI-2

1 MIPI CSI-2 dengan D-phy (4x1, 2x2)

1 MIPI CS1-2 dengan C/D-PHY (4x1)

Dua antarmuka D-phy v1.2 4-lane

Setiap antarmuka dapat dikonfigurasi sebagai port saluran data 2x2

Satu 4-lane (atau triplet 3-data) C/D-PHY

D-PHY adalah v2.0, dengan laju saluran 4.5Gbps

C-phy adalah v1.1, dengan laju triplet 2,5gsps

Setiap port mendukung 4 saluran virtual



Antarmuka DVP

Satu DVP 8/10/12

16-bit

8/10/12/16 bits, up to 150MHz I/O frequency support BT.601/BT.656 and BT.1120 VI interfaces support configuration of pixel clock, horizontal sync, and vertical sync polarity Support 2/4-way multiplexing byte interleaved format of BT.656/BT.1120 Support double-edge sampling of Bt.656/bt.1120



Penyimpanan

UFS 2.1 dengan HS-G3 (12Gbps)

FSPI (delapan saluran)

eMMC 5.1

SDMMC 3.0


Kamera if

2 MIPI CSI-2 dengan D-phy (dapat terdiri dari 4x1 atau 2x2)

1 MIPI CSI-2 dengan C/D-PHY (4x1)

1x 8110112116-bit DVP

Kualitas Gambar-Deinterlacing, Denoising, Penskalaan, Mesin Manajemen, Ketajaman, Smoothing Edge, DCI-Hist, 3D-LUT, ACM, HDR


Audio

I2S/TDM/PCM (2x 4T4R, 3X 2T2R), 2x 8ch PDM, 2x S/PDIFASRC (2x 2CH + 2X 4CH)

Jaringan

2x Antarmuka RGMI, mis. Gigabit Dual Ethernet


. USB

1x USB 3.2 Gen 1, mendukung mode ALT Type-C dengan DisplayPort


. PCLE

1 PCLE 2.1/SATA 3.1/USB 3.2 GEN1 Port multiplexed

1 PCLE 2.1/SATA 3.1 Port multiplexed


1/0 lainnya

Can Fd, I2C, SPI, UART, GPIO


Keamanan (Perpanjangan Kepercayaan ARM TrustZone)

Ekstensi Keamanan Lengan Trustzone

Secure Boot/Key Ladder/OTP

Mesin crypto (RSA, ECC, hash, des, aes, sha, sm)


Kemasan:16x17mm, 0,65 pitch, paket FCCSP
